MINIFLEX® 3-BFN

MINIFLEX 3-PFN Product Image
0.3mm 피치, 수평 결합, 백플립,(높이= 0.9 mm)

    업계에서 가장 최소 길이 폭과의 Slim한 Design으로 PCB 실장 면적 감소에 기여

    곡선형 Actuator Design로 반 Lock을 방지하고 Lock 상태의 가시성 향상

    FPC 미삽입 상태에서도 액추에이터 닫기 조작 가능(단자 변형 최소화)
단자Pitch:
0.3 mm
Height:
1 Max (0.9 Nom.)
유효핀수:
13 15 17 19 21 23 25 27 29 31 33 35 37 39 41 45 49 51 55 57 61 65
결합타입:
Horizontal

다운로드

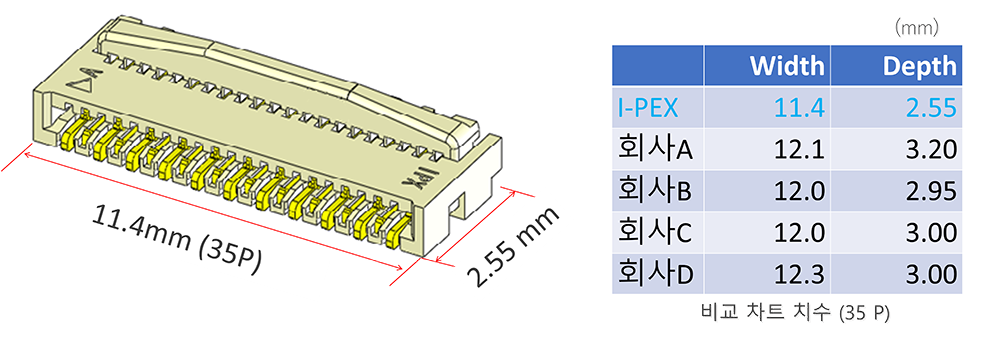

업계에서 가장 최소 길이 폭과의 Slim한 Design으로 PCB 실장 면적 감소에 기여
MINIFLEX_3-BFN_FAB1_1

                                                                  (mm)

MINIFLEX_3-BFN_FAB1_2_K

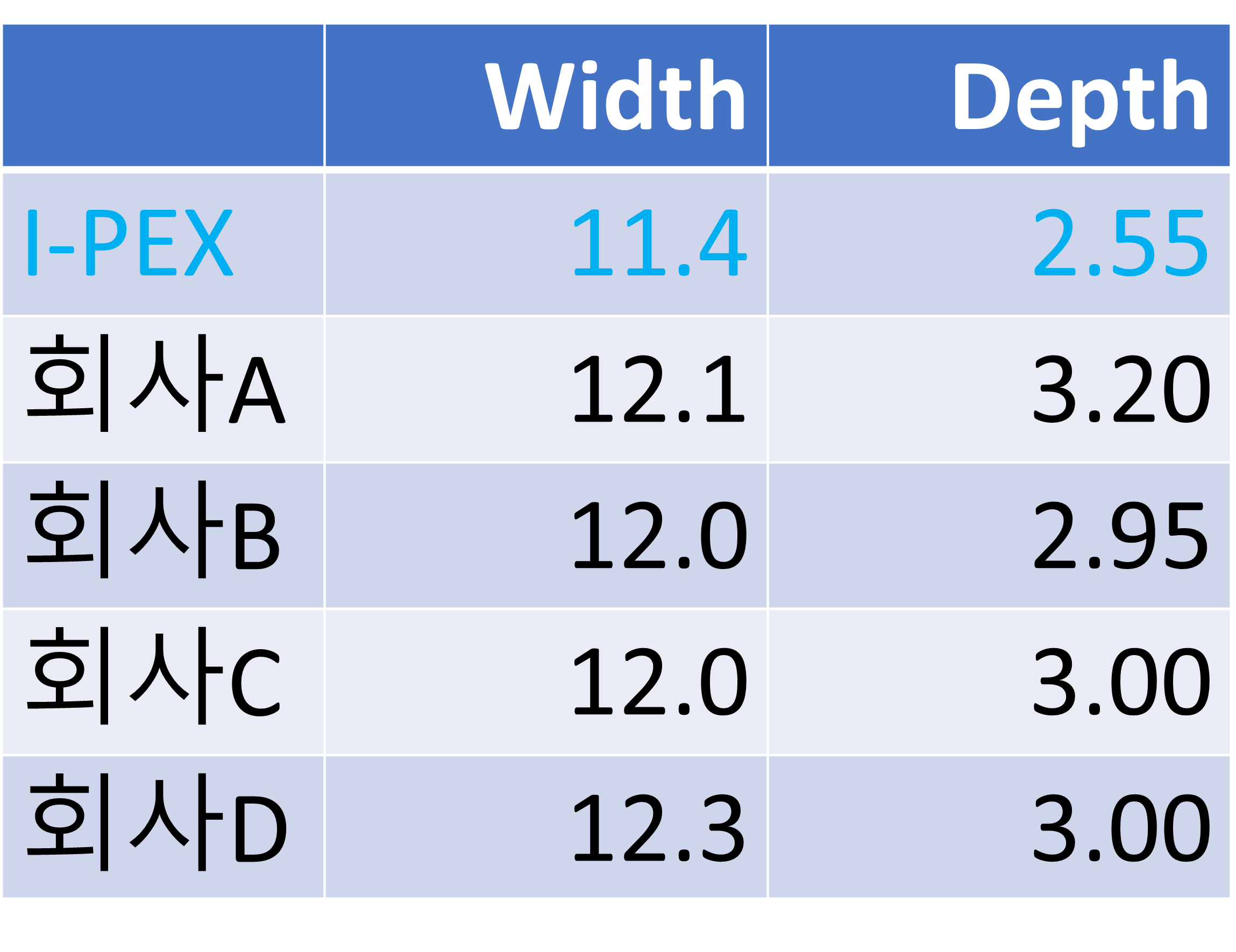

비교 차트 치수 (35 P)

13P부터 61P까지 Pin수 Line Up이 준비되어 있어 설계의 자유도 향상에 기여합니다.



곡선형 Actuator Design로 반 Lock을 방지하고 Lock 상태의 가시성 향상

곡선형 Actuator 설계로 측면 누름으로 인한 반 Lock 방지

MINIFLEX_3-BFN_FAB2_1		 VS

기존 Actuator 설계

MINIFLEX_3-BFN_FAB2_2

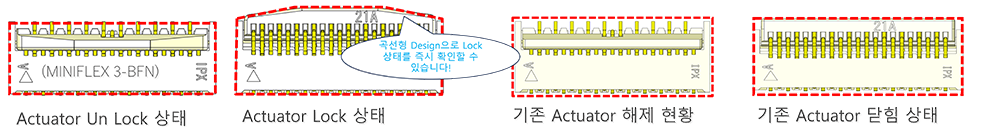

곡선형 Actuator Design으로 상단에서 Lock 상태를 시각적으로 쉽게 확인할 수 있습니다.

MINIFLEX_3-BFN_FAB2_3
Actuator Un Lock 상태
MINIFLEX_3-BFN_FAB2_4
Actuator Lock 상태

곡선형 Design으로 Lock 상태를 즉시 확인할 수 있습니다!
MINIFLEX_3-BFN_FAB2_5
기존 Actuator 해제 현황
MINIFLEX_3-BFN_FAB2_6
기존 Actuator 닫힘 상태

FPC 미삽입 상태에서도 액추에이터 닫기 조작 가능(단자 변형 최소화)

SMT 공정 후에 FPC를 삽입하지 않고 우연히 액추에이터를 닫은 경우에도 Contact 변형 최소화

■ 커넥터가 여전히 안정적으로 작동합니다(FPC를 삽입하지 않은 상태에서 액추에이터 작동 전후 접촉 간격그래프 35핀)

MINIFLEX_3-BFN_FAB3

■ 커넥터의 삽입력 상승

■ 커넥터의 고정력은 큰 변화 없음

Product Type
Back Flip
결합타입
Horizontal
Contact pitch
0.3 mm
Height
1 Max (0.9 Nom.)
Depth
3 mm
Width Formula
0.9+(0.3*?P) mm
Pin count
13 15 17 19 21 23 25 27 29 31 33 35 37 39 41 45 49 51 55 57 61 65
FPC/FFC Thickness
0.20
Current rating
0.3A / Signal pin
Full shielding (ZenShield®)
No
Mechanical lock
No
Shielded FPC / FFC
No

추천품번

찾으시는 품번 사양이 리스트에 없는 경우 문의폼을 통해 연락 주십시오.


MFX3-BFN_Standard-vs-Long-actuator



MINIFLEX 3-BFN RECOMMENDED Part Number

Part Number Description Part Number Weight (mg) Note
MINIFLEX 3-BFN standard 13pin 20527-013E-01 20 　
MINIFLEX 3-BFN standard 15pin 20527-015E-01 23.3 　
MINIFLEX 3-BFN standard 17pin 20527-017E-01 26.6 　
MINIFLEX 3-BFN standard 19pin 20527-019E-01 29.9 　
MINIFLEX 3-BFN standard 21pin 20527-021E-01 33.2 　
MINIFLEX 3-BFN standard 23pin 20527-023E-01 35.8 　
MINIFLEX 3-BFN standard 25pin 20527-025E-01 38.3 　
MINIFLEX 3-BFN standard 27pin 20527-027E-01 40.8 　
MINIFLEX 3-BFN standard 29pin 20527-029E-01 43.5 　
MINIFLEX 3-BFN standard 31pin 20527-031E-01 46.7 　
MINIFLEX 3-BFN standard 33pin 20527-033E-01 49.7 　
MINIFLEX 3-BFN standard 35pin 20527-035E-01 52.9 　
MINIFLEX 3-BFN standard 37pin 20527-037E-01 56.2 　
MINIFLEX 3-BFN standard 39pin 20527-039E-01 59.5 　
MINIFLEX 3-BFN standard 41pin 20527-041E-01 62.8 　
MINIFLEX 3-BFN long 33pin 20538-033E-01 55.3 　
MINIFLEX 3-BFN long 35pin 20538-035E-01 58.7 　
MINIFLEX 3-BFN long 39pin 20538-039E-01 64.5 　
MINIFLEX 3-BFN long 41pin 20538-041E-01 65.9 　
MINIFLEX 3-BFN long 45pin 20538-045E-01 73.2 　
MINIFLEX 3-BFN long 49pin 20538-049E-01 80.3 　
MINIFLEX 3-BFN long 51pin 20538-051E-01 83.7 　
MINIFLEX 3-BFN long 55pin 20538-055E-01 88.5 　
MINIFLEX 3-BFN long 57pin 20538-057E-01 91.4 　
MINIFLEX 3-BFN long 61pin 20538-061E-01 100 　
MINIFLEX 3-BFN long 65pin 20538-065E-01 106.6 　
다른 형번
이 리스트에는 샘플 준비가 안되는 형번과 판매종료된 형번이 포함되어 있을 수 있습니다.
신규로 채용을 검토하시는 고객께서는 아무쪼록 상기의 추천 형번을 검토해 주시기 바랍니다.



MINIFLEX 3-BFN OTHER Part Number

Part Number Description Part Number Weight (mg)
MINIFLEX 3-BFN standard 13pin 20527-013E-02 20
MINIFLEX 3-BFN standard 15pin 20527-015E-02 23.3
MINIFLEX 3-BFN standard 17pin 20527-017E-02 26.6
MINIFLEX 3-BFN standard 19pin 20527-019E-02 29.9
MINIFLEX 3-BFN standard 21pin 20527-021E-02 33.2
MINIFLEX 3-BFN standard 23pin 20527-023E-02 35.8
MINIFLEX 3-BFN standard 25pin 20527-025E-02 38.3
MINIFLEX 3-BFN standard 27pin 20527-027E-02 40.8
MINIFLEX 3-BFN standard 29pin 20527-029E-02 43.5
MINIFLEX 3-BFN standard 31pin 20527-031E-02 46.7
MINIFLEX 3-BFN standard 33pin 20527-033E-02 49.7
MINIFLEX 3-BFN standard 35pin 20527-035E-02 52.9
MINIFLEX 3-BFN standard 37pin 20527-037E-02 56.2
MINIFLEX 3-BFN standard 39pin 20527-039E-02 59.5
MINIFLEX3-BFN long 41pin 20538-041E-02 65.9
MINIFLEX3-BFN long 45pin 20538-045E-02 73.2
MINIFLEX3-BFN long 57pin 20538-057E-02 91.4
MINIFLEX3-BFN long 61pin 20538-061E-02 100
MINIFLEX 3-BFN type S 21pin 20979-021E-01 34.8
