MINIFLEX® 3-BFN L-HD

MINIFLEX 3-BFN L-HD Product Image
보강판에 의한 견고성, 롱 액추에이터, 저배 (높이 = 0.9 mm), 0.3 mm Pitch, 수평 결합, 백플립

    보강판에 의한 측벽 강도 강화

    단자 변형 방지 설계

    FPC 미삽입 상태에서도 액추에이터 닫기 조작 가능(단자 변형 최소화)

Contact Pitch:
0.3 mm
Mating Type / Direction:
Horizontal
Height:
0.9 +/- 0.1 mm
Available Pin Count:
Signal: 51
FPC / FFC Thickness:
0.2 +/- 0.03 mm
Current Rating:
Signal: 0.3 A/pin

다운로드

보강판에 의한 측벽 강도 강화

측면 벽의 강도를 개선하기 위해 고정

단자 변형 방지 설계

Contact변형을 방지하도록 설계

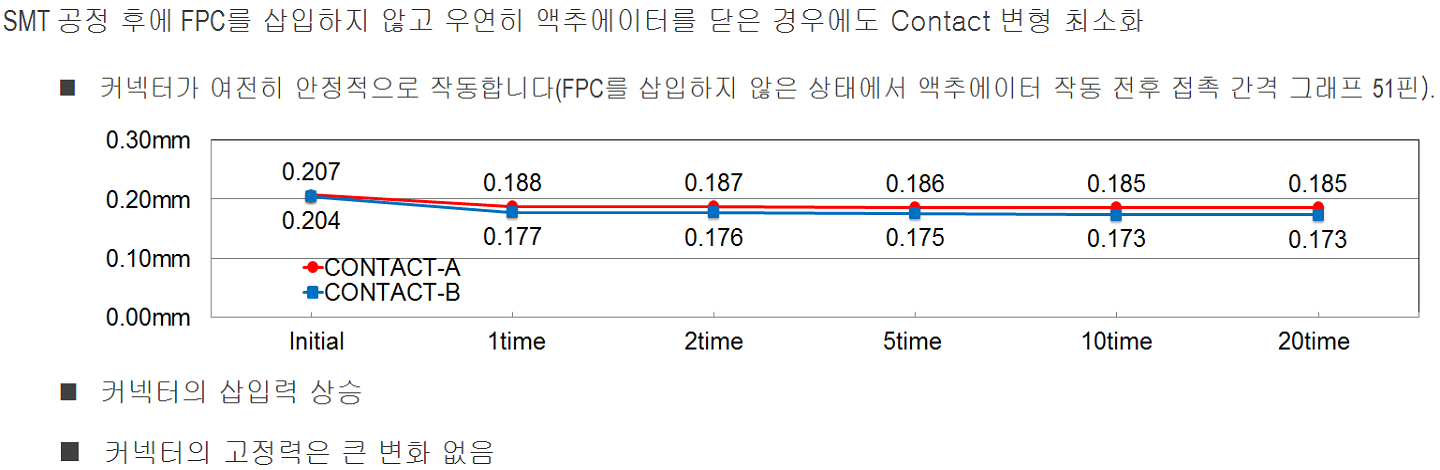

FPC 미삽입 상태에서도 액추에이터 닫기 조작 가능(단자 변형 최소화)

FPC 미삽입 상태에서도 액추에이터 닫기 조작 가능(단자 변형 최소화)

White Paper: I-PEX's unique countermeasure to potential issues caused by closing actuator without FPC inserted


Product Type
Back Flip
Contact Pitch
0.3 mm
Mating Type / Direction
Horizontal
Height
0.9 +/- 0.1 mm
Available Pin Count Signal: 51
Depth
Actuator Open: 2.55 mmActuator Close: 3.5 mm
Width
1.5 + (0.3 x pin count) mm
FPC / FFC Thickness
0.2 +/- 0.03 mm
Current Rating
Signal: 0.3 A/pin
Full EMI Shielding (ZenShield®)
No
Mechanical lock
No
Other Features
With Hold Down

추천품번

찾으시는 품번 사양이 리스트에 없는 경우 문의폼을 통해 연락 주십시오.



MINIFLEX 3-BFN L-HD RECOMMENDED Part Number

Part Number Description Part Number Weight (mg) Note
MINIFLEX 3-BFN L-HD 51pin 20982-051E-01 89.53 　

MINIFLEX 3-BFN L-HD Plan to EOL PART NUMBERS

Part Number Description EOL P/N EOL feature Alternative P/N Alternative feature
MINIFLEX 3-BFN L-HD 51pin 20718-051E-01 Housing material  20982-051E-01 Housing material: To improve blister
MINIFLEX 3-BFN L-HD TYPE 61pin 20718-061E-01 Housing material  20982-061E-01 Housing material: To improve blister
