MINIFLEX® 3-BFNH L-HD

MINIFLEX 3-BFNH L-HD
유지력 강화, 보강판에 의한 견고성, 롱 액추에이터, 저배 (높이 = 0.9 mm), 0.3 mm Pitch, 수평 결합, 백플립

    Hold down을 통한 벽측 강도 향상

    Sharp Edge 형상으로 인한 높은 FPC 유지력

    FPC 미삽입 상태에서도 Actuator 닫기 조작 가능(단자 변형 최소화)
단자Pitch:
0.3 mm
Height:
1 Max (0.9 Nom.)
유효핀수:
39 61
결합타입:
Horizontal

다운로드

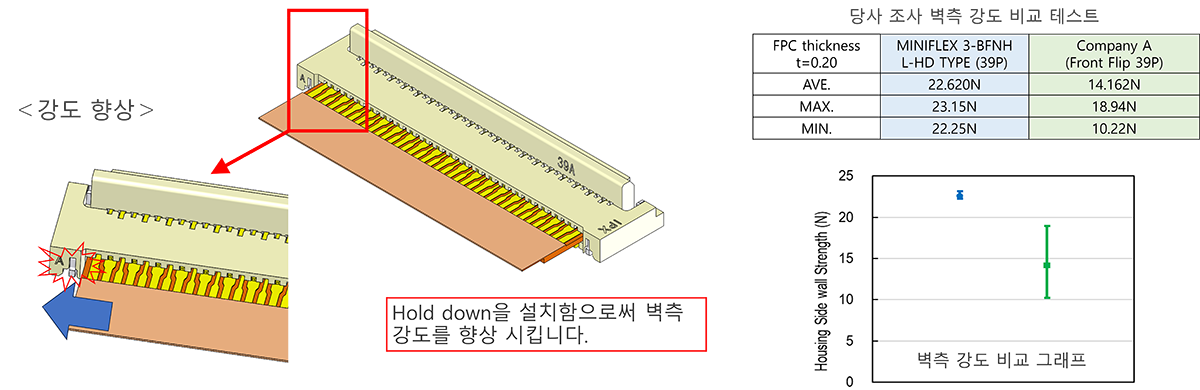

Hold down을 통한 벽측 강도 향상
Hold down을 통한 벽측 강도 향상

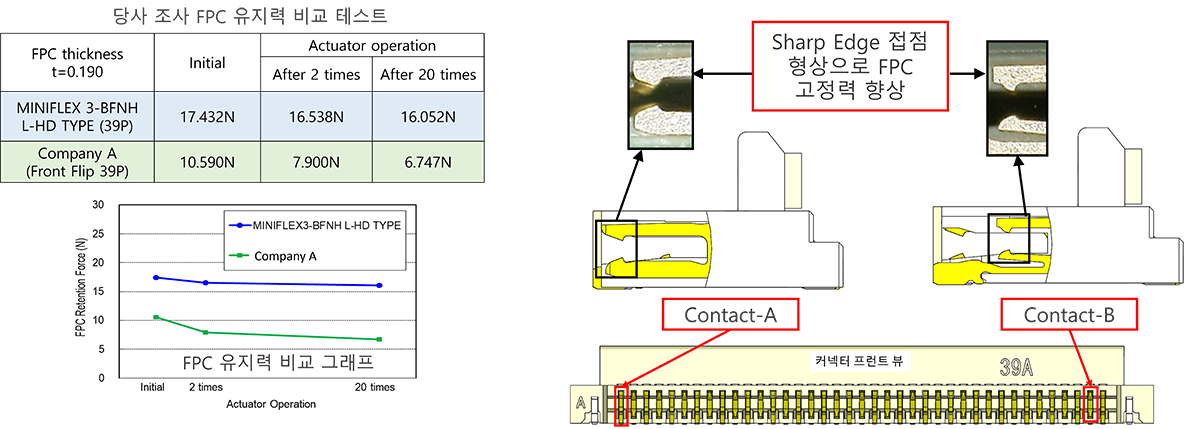

Sharp Edge 형상으로 인한 높은 FPC 유지력
Sharp Edge 형상으로 인한 높은 FPC 유지력



FPC 미삽입 상태에서도 Actuator 닫기 조작 가능(단자 변형 최소화)

TSMT 공정 후에 FPC를 삽입하지 않고 우연히 Actuator를 닫은 경우에도 Contact 변형 최소화

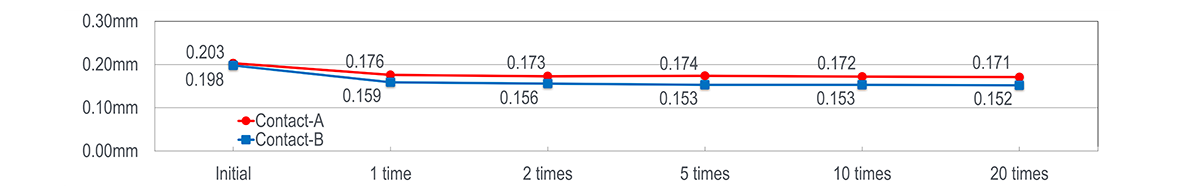

■ Connector가 안정적으로 작동합니다(FPC를 삽입하지 않은 상태에서 Actuator 작동 전후 Contact 접점간 치수 그래프 39Pin)

Usability for closing actuator without FPC

■ Connector 삽입력 상승
■ Connector 고정력은 큰 변화 없음



Product Type
Back Flip
결합타입
Horizontal
Contact pitch
0.3 mm
Height
1 Max (0.9 Nom.)
Depth
3.5 mm
Width Formula
2.1+(0.3*?P) mm
Pin count
39 61
FPC/FFC Thickness
0.2
Current rating
0.3A / Signal pin
Full shielding (ZenShield®)
No
Mechanical lock
No
Shielded FPC / FFC
No
Other Features
With Hold Down

추천품번

찾으시는 품번 사양이 리스트에 없는 경우 문의폼을 통해 연락 주십시오.



MINIFLEX 3-BFNH L-HD RECOMMENDED PART NUMBERS

Part Number Description Part Number
MINIFLEX 3-BFNH L-HD 39pin 20660-039E-01
MINIFLEX 3-BFNH L-HD 61pin 20660-061E-01
다른 형번
이 리스트에는 샘플 준비가 안되는 형번과 판매종료된 형번이 포함되어 있을 수 있습니다.
신규로 채용을 검토하시는 고객께서는 아무쪼록 상기의 추천 형번을 검토해 주시기 바랍니다.


MINIFLEX 3-BFNH L-HD OTHER PART NUMBERS

Part Number Description Part Number
MINIFLEX 3-BFNH L-HD 31pin 20660-031E-01
MINIFLEX 3-BFNH L-HD TYPE-U 31pin 20792-031E-01
MINIFLEX 3-BFNH L-HD TYPE-U 39pin 20792-039E-01
