MINIFLEX® 5-BFN II LK

Thumbnail
0.5 mmピッチ, 水平嵌合, バックフリップ, ロープロファイル, ホールドダウンメカニカルロック, 低背 (高さ= 1.00mm)
  • メカニカルロックによる高FPC保持力
  • 独自のホルダーパーツがアクチュエータ脱落を防止
  • FPC未挿入状態のアクチュエータ空閉じ操作
コンタクトピッチ (mm):
0.500
嵌合高さ (mm):
1.10 Max.
(1.00 mm Nominal)
芯数:
4 6 8 10 12 14 16 18 20 22 24 26 28
嵌合タイプ:
水平嵌合

ダウンロード


  • カタログ

  • 製品図面

  • 製品規格

  • 3D図面 (IGES)

  • 3D図面 (STEP)

  • テストレポート

  • マニュアル

  • 梱包規格

  • 証明書

  •



    メカニカルロックによる高FPC保持力

    メカニカルロックによる高FPC保持力



    独自のホルダーパーツがアクチュエータ脱落を防止

    FPC厚0.3 mm or 0.2 mmに対応

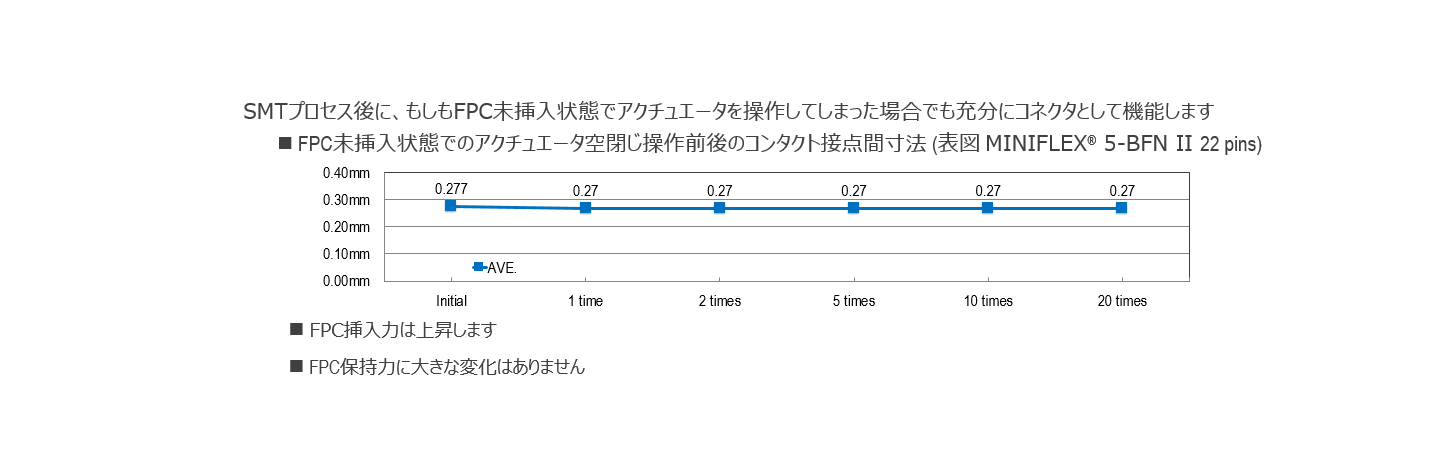

    FPC未挿入状態でのアクチュエータ空閉じ操作

    オリジナルのアクチュエータホールドダウンパーツが脱落を防止
    嵌合タイプ
    水平嵌合
    Contact pitch
    0.500 mm
    Max Height
    1.10 mm
    Depth
    3.500
    Width Formula
    2.7+(0.5*?P) mm
    Pin count
    4 6 8 10 12 14 16 18 20 22 24 26 28
    FPC/FFC Thickness
    0.3
    Current rating
    0.5A / Signal pin
    Type
    Back Flip
    Contact Point
    Top and Bottom
    Full EMI shielding
    No
    Mechanical lock
    No
    Features
    High-retention mechanical lock

    MINIFLEX 5-BFN II LK RECOMMENDED PART NUMBERS

    Part Number Description Pin count Part Number
    MINIFLEX 5-BFN II LK
    (FPC thickness : 0.3 mm)
    4 20600-004E-01
    6 20600-006E-01
    8 20600-008E-01
    10 20600-010E-01
    12 20600-012E-01
    14 20600-014E-01
    16 20600-016E-01
    18 20600-018E-01
    20 20600-020E-01
    24 20600-024E-01
    その他の型番
    このリストには、サンプルの準備が無い型番や販売終了型番が含まれている場合があります。
    新規での採用をご検討のお客様は、ぜひ上記の推奨型番をお選びください。

    OTHER MINIFLEX 5-BFN II LK PART NUMBERS

    Part Number Description Pin count Part Number
    MINIFLEX 5-BFN II LK
    (FPC thickness : 0.3 mm)
    4 20753-004E-01
    6 20570-006E-01
    6 20753-006E-01
    8 20753-008E-01
    10 20753-010E-01
    12 20753-012E-01
    14 20753-014E-01
    16 20753-016E-01
    18 20753-018E-01
    20 20753-020E-01
    22 20753-022E-01
    24 20753-024E-01
    26 20753-026E-01
    28 20753-028E-01
    MINIFLEX 5-BFN II LK
    (FPC thickness : 0.2 mm)
    4 20755-004E-02
    6 20755-006E-01
    6 20755-006E-02
    8 20570-008E-01
    8 20755-008E-01
    8 20755-008E-02
    10 20570-010E-01
    10 20755-010E-01
    10 20755-010E-02
    12 20755-012E-02
    14 20570-014E-01
    14 20755-014E-01
    14 20755-014E-02
    16 20755-016E-02
    18 20755-018E-02
    20 20755-020E-02
    22 20755-022E-02
    24 20755-024E-02
    26 20755-026E-02
    28 20755-028E-02
    MINIFLEX 5-BFN II LK
    (FPC thickness : 0.2 mm)
    4 20570-004E-02
    6 20570-006E-02
    8 20570-008E-02
    10 20570-010E-02
    12 20570-012E-02
    14 20570-014E-02
    16 20570-016E-02
    18 20570-018E-02
    20 20570-020E-02
    22 20570-022E-02
    24 20570-024E-02
    26 20570-026E-02
    28 20570-028E-02
    MINIFLEX 5-BFN II LK
    (FPC thickness : 0.3 mm)
    22 20600-022E-01
    26 20600-026E-01
    28 20600-028E-01
