EVAFLEX® 5-HD

フルシールド、高速伝送対応、オートロック、​水平嵌合タイプ、0.5 mm ピッチ、シールドFFC /FPC コネクタ

    多点グランド接点によるZenShield®フルシールドでEMC対策

    高速伝送​ 24 Gbps/lane に対応した設計

    作業性に優れたオートロックデザイン。手作業やロボットでの組立作業に最適

※コネクタの取り扱いについては「挿抜方法」の動画をご参照ください。
Contact Pitch:
0.5 (mm)
嵌合タイプ:
水平嵌合
Height:
2.19 max. (2.0 nom.) (mm)
芯数:
24
Operating Temperature:
-40℃ - 85℃
FPC/FFC Thickness:
0.3
Current rating:
0.3 A/signal pin

ダウンロード

多点グランド接点によるZenShield®フルシールドでEMC対策
多点グランド接点による360度フルシールドでEMI対策

高速伝送​ 24 Gbps/lane に対応した設計

Measurement results

Connector : EVAFLEX 5-HD
Cable :  FPC
                42.5 ohm (Differential 85 ohm)
Length : 100 mm
Pin assignment : GSSG


 EVAFLEX_5-HD_Return loss Insertion loss



作業性に優れたオートロックデザイン。手作業やロボットでの組立作業に最適
作業者に易しいオートロック設計コネクタ

Product Type
Auto-lock
Contact Pitch
0.5 (mm)
嵌合タイプ
水平嵌合
Height
2.19 max. (2.0 nom.) (mm)
Available Pin Counts
24
Depth
8.43 (mm)
Width Formula
5.2 + (0.5 x pin count) (mm)
Operating Temperature
-40℃ - 85℃
FPC/FFC Thickness
0.3

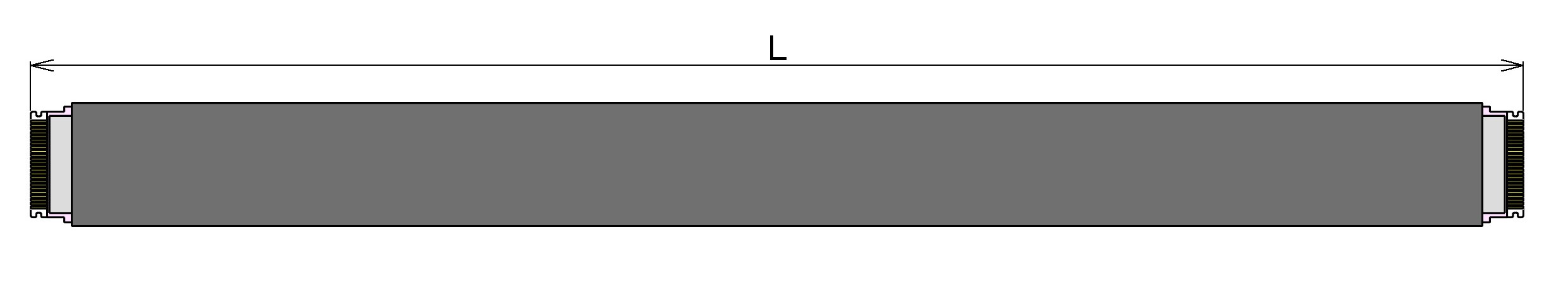

Shielded FPC / FFC
Yes
Current rating
0.3 A/signal pin
Applicable Standards (Reference Only)
【FPC】 USB4 (20 Gbps/Lane) Thunderbolt 3 (20 Gbps/Lane) USB3.2 Gen2 (10 Gbps/Lane) USB3.2 Gen1 (5 Gbps/Lane) PCIe Gen4 (16 Gbps/Lane) PCIe Gen3 (8 Gbps/Lane) PCIe Gen2 (2.5 Gbps/Lane) 【FFC】 USB3.2 Gen2 (10 Gbps/Lane) USB3.1 Gen1 (5 Gbps/Lane) PCIe Gen2 (5 Gbps/Lane) PCIe Gen1 (2.5 Gbps/Lane) V-By-One HS 1.4 (4 Gbps/Lane)
Full EMI Shielding (ZenShield®)
Yes
Mechanical lock
Yes

推奨型番

お探しの品番・仕様がリストにない場合はお問い合わせフォームよりお問い合わせください。



EVAFLEX 5-HD RECOMMENDED PART NUMBERS

Part Number Description Part Number Weight (mg)
EVAFLEX 5-HD 24pin 20952-024E-02 398
その他の型番



EVAFLEX 5-HD OTHER PART NUMBERS

Part Number Description Part Number Weight (mg)
EVAFLEX 5-HD 24pin 20952-024E-01 398



SI Test Board with 2.92mm Adapter

Part Number Description Part Number Weight (mg)
SI Test Board for EVAFLEX 5-HD 91574-024B-001 85368.86
