EVAFLEX® 5-SE-G VT, EVAFLEX® 5-SE-G HT - 0.5mmピッチFPC / FFCコネクタ、グランド端子付き、高温対応

多数あるI-PEX コネクタの製品ラインナップの中でもっとも扱いやすいコネクタの1つが、FPC / FFCコネクタシリーズです。

多くの種類(MINIFLEX®シリーズ & EVAFLEX® シリーズ)がある中から今回は、 EVAFLEX® 5-SE-G VT 及び EVAFLEX® 5-SE-G HTの紹介をさせて頂きます。(VT = 垂直嵌合タイプ、HT = 水平嵌合タイプ)

主な特徴:



 1. オートロック機構 – 手作業またはロボット組立に最適


実装後、FPC/FFCを挿入するだけでのワンアクション嵌合・ロックで作業性、生産性を高め、工程自動化にも貢献します。(抜去時はロックボタンを押しながらFFC/FPC引き抜き可能なので片手操作を実現)

FFC補強板の切り欠きにガッチリと掛かるメカニカルロックで、振動や引き回しにも強い保持力を実現。

ロック時のクリック音で半嵌合を低減します。
- 従来のFPCコネクタのようにアクチュエーター開閉操作不要なので、組立てタクトタイム向上、ロックレバーの破損リスク低減を実現。

EVAFLEX® 5-SE-G VT
EVAFLEX® 5-SE-G HT

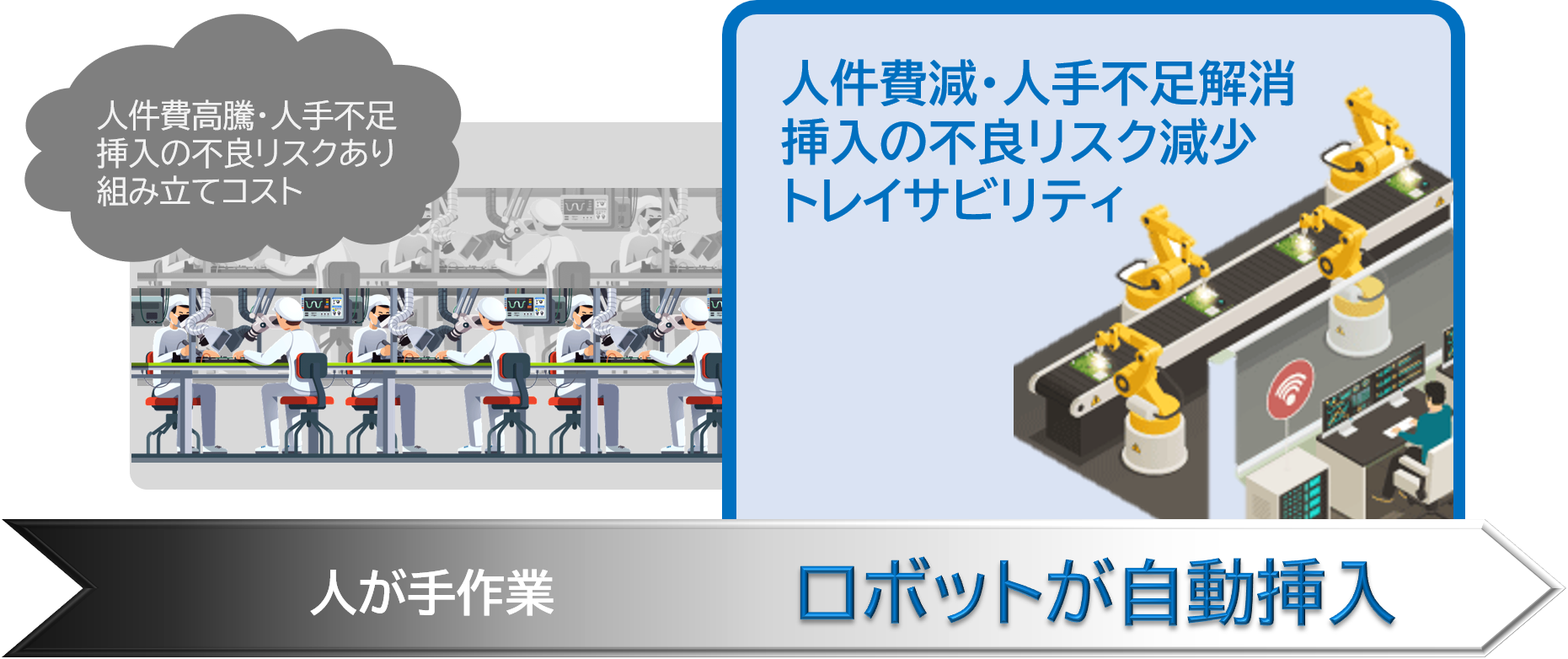

また、人件費の高騰、人手不足、組立てコストの削減、不良リスク削減等のため、 ものづくりの自動化が加速してきています。それに伴いロボットによるコネクタへの自動挿入ニーズも高くなってきています。I-PEXは、自動化対応コネクタを開発すると伴に、ケーブルを把持するロボット用グリッパーのご提案も含めて、自動化実現に向けた取り組みをしていきます。




2. 125℃耐熱・衝撃・振動対応 – 各種車載機器向けの厳しい試験条件にて評価


温度サイクル試験、耐熱試験、振動試験、衝撃試験などの車載コンポーネンツに求められる厳しい環境試験にて評価を実施。

試験項目

試験方法

確認内容

機械的性能

耐振性

3軸方向各面8時間サイクル試験

接触抵抗

瞬断

外観

衝撃

最大加速度50G、接続時間11msec,

半波正弦波6方向 各3回試験

接触抵抗

瞬断

外観

環境的試験

温度サイクル

温度 -55⇔+125℃

時間 各30分(移動時間5分)を100サイクル試験

接触抵抗

外観

耐熱性

温度125℃±2℃中、1,000時間放置

接触抵抗

外観

定常状態の対湿度

温度40±2℃、湿度90~95%RH, 240時間放置

接触抵抗

絶縁抵抗

耐電圧

外観

温湿度サイクルの耐湿度

温度-10~+65℃、湿度90~98%RH, 10サイクル(240時間)放置

接触抵抗

絶縁抵抗

耐電圧

外観

塩水噴霧

湿度35±2℃、濃度5±1%の塩水噴霧中に48時間放置。

接触抵抗

外観

硫化酸素ガス

温度 40±2℃、湿度80±5%RH、

ガスH2s 3±1ppm、時間96時間

接触抵抗

外観

  • EVAFLEX® 5-SE-G VT の製品規格書ダウンロードはこちら
  • EVAFLEX® 5-SE-G HT の製品規格書ダウンロードはこちら



 3. 共通FPC/FFC – 基板設計の自由度と組立作業性を向上


共通FPC/FFCデザインで、水平・垂直嵌合の選択が可能なため、FPC/FFCを変更することなく接続方向が選択でき、接続方向に縛られず、幅広いデバイスへ適用。




 4. シールドFPC/FFC対応とグランド機能による高い伝送品質


シールド付きFPC / FFC対応とグランド端子によって適切にグランディングさせることで安定した信号伝送ができ、為周辺機器への電磁干渉をおさえることが可能です。





※EVAFLEX® 5-SE-G VT
Bit rate:5.4Gbps,
Rise time:130ps(20-80%),
Input Voltage:1.2Vp-p



用途例:


  • フロント・リアビューカメラ
  • LiDAR
  • Radar
  • カーナビ、オーディオ
  • インバータ
  • ヘッドアップディスプレイ
