连接器的插拔方式

连接器种类繁多，因此在开发新设备时，需要寻找和选择最适合的连接器。下面介绍用于电子设备内部连接的小型连接器的不同插拔方式的相关特征。

当用电缆，FFC或FPC将PCB板的信号连接到另一块板时，一种连接器垂直地靠近板的表面，安装并与之嵌合的连接器，称为垂直插拔款连接器; 而水平地靠近板端的连接器称为水平插拔款接器。

Vertical connector and Horizontal connector — 图1 垂直插拔款连接器(左)和水平插拔款连接器(右)

连接器嵌合的方位

在连接器母座安装在板上并使用公座进行嵌合的情况下，该垂直插拔款连接器母座的开口朝上。这使得在电路板组装过程中，通过从上方向下的方式看电路板，很容易直观地检查和定位工作的插入位置。

然而，在使用板对板FPC连接器的情况下，操作员可能很难通过目视将公座对齐到正确插入位置进行装配，因为FPC覆盖了整个公座，并阻挡了看清楚在板上的母座的视线。

在这种情况下，为连接器提供引导(校准)功能是很重要的，它允许用户使用指尖的感觉来寻找正确的插入位置，同时轻轻地将FPC公座滑动到母座上。

板上的安装位置和与其他部件的间隙

对于垂直插拔款的连接器，公座是从上方靠近板上的母座并进行插拔，所以即使连接器位于板的中间，也不难插拔连接器。另外，由于连接器周围所需的活动间隙区域相对狭窄，所以其他组件可以安装在连接器周围。因此在设计上，垂直插拔型的连接器比水平插拔型提供了更多的灵活性。

另一方面，对于水平插拔款的连接器，母座的开口是朝向一侧的，因此公座需要平行于板端的表面移动以与母座嵌合。因此，它需要在板端母座开口方向的周围，有更大的净空区域得以安装，以确保在插拔过程中不会有所阻碍。

此外，如果把低高度的水平插拔款连接器安装在板的中间，装配过程可能会变得困难，因为在配合过程中，握住FPC / FFC或公座的手指会碰到板端。在设计电路板时，考虑组装过程是十分必要的，例如低高度的水平插拔款连接器通常放置在电路板的边缘。

连接器高度和有效嵌合长度

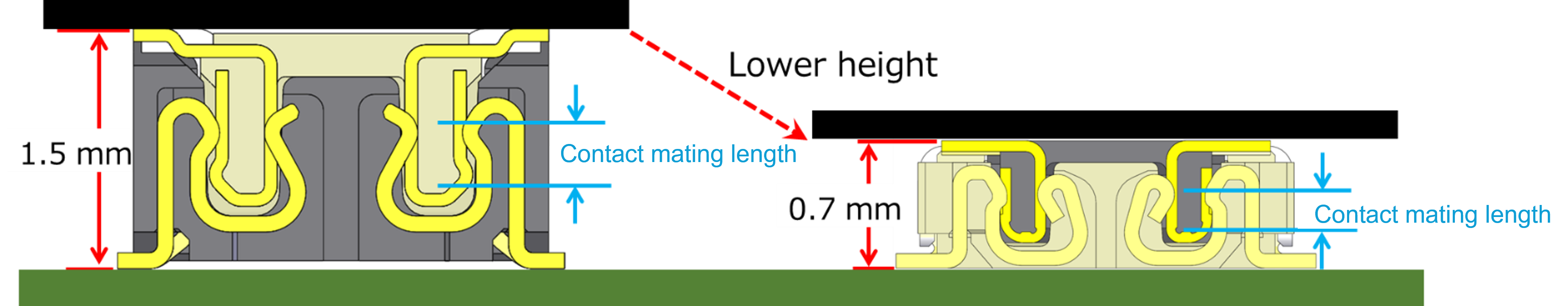

由于有效嵌合长度受插拔方向的影响，对于垂直插拔款的连接器，有效谦和长度受垂直于板面方向的长度影响，即连接器高度尺寸。在便携式高性能设备中，如智能手机和平板电脑，组件需要高密度安装在狭窄和有限的空间内。在这类器件中，要求元器件尺寸小、外形小，但当垂直插拔式的连接器高度降低时，可能很难保持足够的有效嵌合长度。

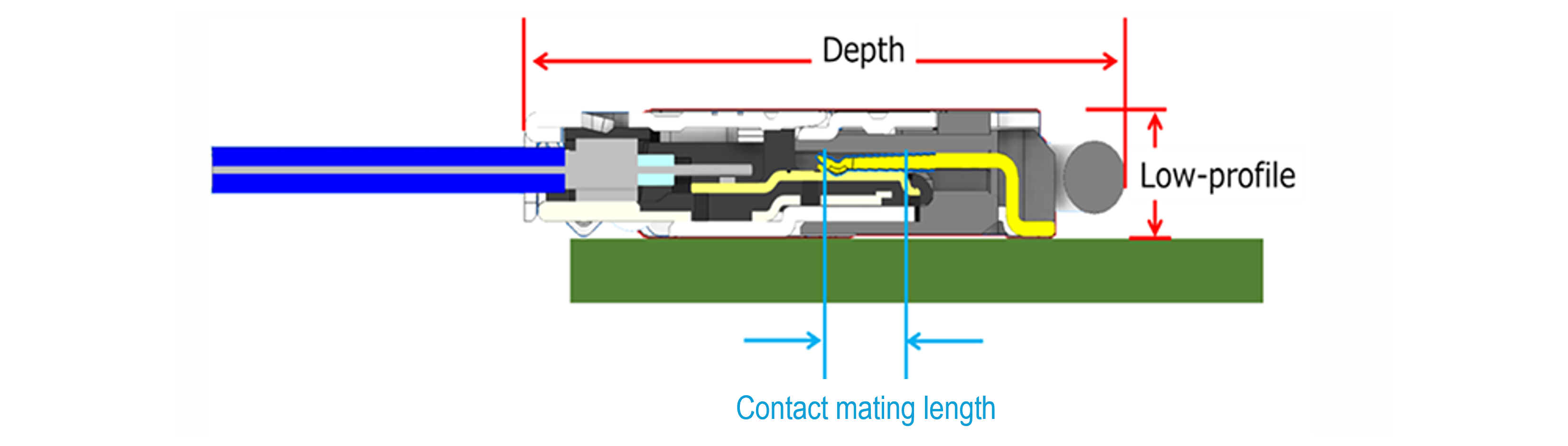

对于水平插拔式的连接器，有效嵌合长度受平行于板端表面水平方向的长度影响，即连接器的深度尺寸。因此，相对于垂直插拔式连接器，在保持有效嵌合长度的同时，考虑降低水平对插方式的连接器的高度会更容易。

低高度连接器的嵌合保持力

较短的有效嵌合长度意味着对嵌合位置端子之间的公差范围要求更高。因此，端子之间可能会有较高的机会失去接触，例如，设备突然被摔了一下，然后和嵌合位置被移动了。提高接触接触可靠性的方法之一是通过使用摩擦或机械锁等锁定机制来加强公座与母座之间的嵌合保留力。

此外，另一个补充垂直插拔款连接器嵌合保持力的方法是在连接件上方附加适当的缓冲材料。因此，当产品外壳附着时，缓冲材料适当地压紧连接器并固定住连接器嵌合位置。

这种方法可以考虑使用在开发小型便携设备时，例如，在携带小型设备时会有掉落的可能。(*但是，请注意不要对连接器施加过大的压力，因为这可能会造成损坏。)

插入力效应

由于垂直插拔款连接器是通过向板端插入公座来实现嵌合，一个高插入力的垂直插拔款连接器可能会在嵌合过程中对板端施加过度的压力。因此,当装配不适合施加压力的板子时，比如平板集成模块的板子，可能需要采取一些措施,比如选择一个插拔力较低的垂直插拔款连接器，准备不会导致板子变形的组装环境，或选择一个水平插拔款的连接器。

垂直插拔/水平插拔款连接器的特点总结

垂直插拔款连接器	水平插拔款连接器
与水平插拔款连接器相比，连接器周围的所需间隙面积更窄，在设计板时更具灵活性。	由于靠近连接器开口处的间隙区域相对更宽，板子上很可能会产生不可用空间。
即使将连接器安装在板的中间位置，也不会对插拔过程产生太大影响。	在连接器又低又小的情况下，安装在板中间的连接器的嵌合可能会变得很困难。
在保持有效嵌合长度的同时，可能很难降低连接器的高度。	与垂直插拔款连接器相比，在保持有效嵌合长度的同时，降低连接器的高度相对容易。
当装配高插入力连接器时，可能会对板端施加过大的压力。	在组装过程中施加在板上的压力可能比组装垂直插拔款的连接器要小。
