SX-M2

SX-M2
シールド付きM.2 B-key カードエッジコネクタ

    M.2コネクタにシールドを追加しEMI対策

    コンタクト実装部分が確認可能

    M.2規格準拠の信号品質性能

Contact Pitch:
0.5 mm
Mating Type / Direction:
Board-in-Horizontal
Height:
Nom. 3.05 mm
Operating Temperature:
-40 to 85℃ (233 to 358 K)
Current Rating:
0.5 A AC/DC (per contact)

ダウンロード

*SIテストボードのデータは製品図面下にあります

M.2コネクタにシールドを追加しEMI対策

SX-M2_FAB1-1

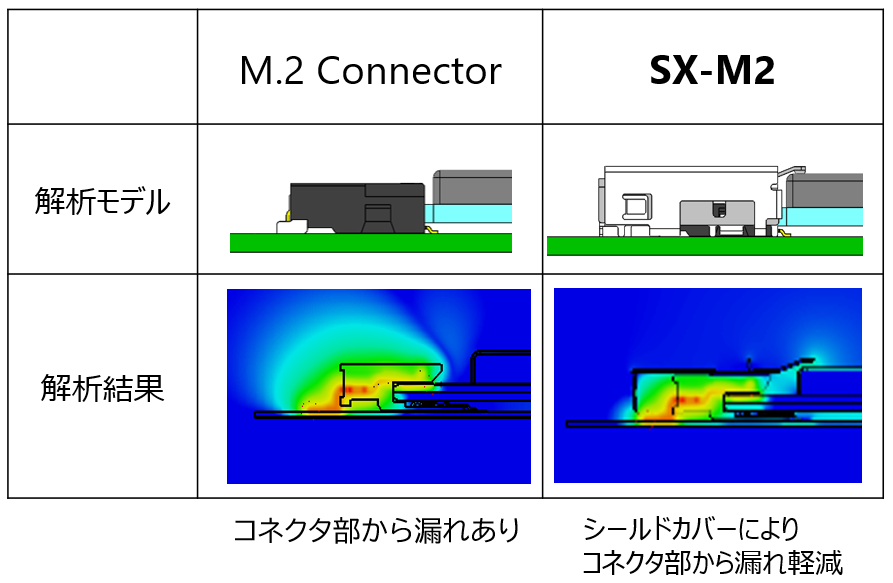

コネクタ周辺からのノイズ漏れを低減
コネクタ周辺からのノイズ漏れを低減                              コネクタ部から漏れあり    コネクタ部から漏れなし

コンタクト実装部分が確認可能

Contacts are visible for inspection when the cover is open
カバーOPEN時、コンタクト実装部分
の確認が可能
Closing the cover hides the contacts and provides EMI protection
実使用時はカバーをCLOSEすることで
コンタクトが隠れEMI対策可能



M.2規格準拠の信号品質性能

M.2 compliant signal integrity performance


Contact Pitch
0.5 mm
Mating Type / Direction
Board-in-Horizontal
Height
Nom. 3.05 mm
Available Pin Count Signal: 67
Width
24.1 mm
Operating Temperature
-40 to 85℃ (233 to 358 K)
Current Rating
0.5 A AC/DC (per contact)
Full EMI Shielding (ZenShield®)
Yes
Number of contacts 67 pin
Amperage 0.5 A AC/DC (per contact)
Voltage 35 V AC (per contact)

SX-M2 RECOMMENDED PART NUMBERS

Part Number Description Part Number Weight (mg) Note
SX-M2 M.2 connector with shield assembly 67pin 21065-067E-01 932
