MINIDOCK™ STANDARD

MINIDOCK STANDARD
堅牢多極ドッキングI/Oコネクタ

    多くのアプリケーションに対応した堅牢なコネクタ(ポータブル機器や医療機器等)

    挿抜保証回数：5,000サイクル

    ガイドピンによる確実な嵌合を実現

Contact Pitch:
0.635 mm
Mating Type / Direction:
Horizontal, Vertical
Height:
Plug: 11.13 mmReceptacle: 11.13 mm
Available Pin Count:
Signal: 100, 200
Current Rating:
0.5 A AC/DC (per contact pin)

ダウンロード

  • PCB/FPC Data

    • シンボル＆フットプリント

      シンボル＆フットプリントは外部サイト（SnapMagic）に遷移後ダウンロードいただけます。

  • 証明書

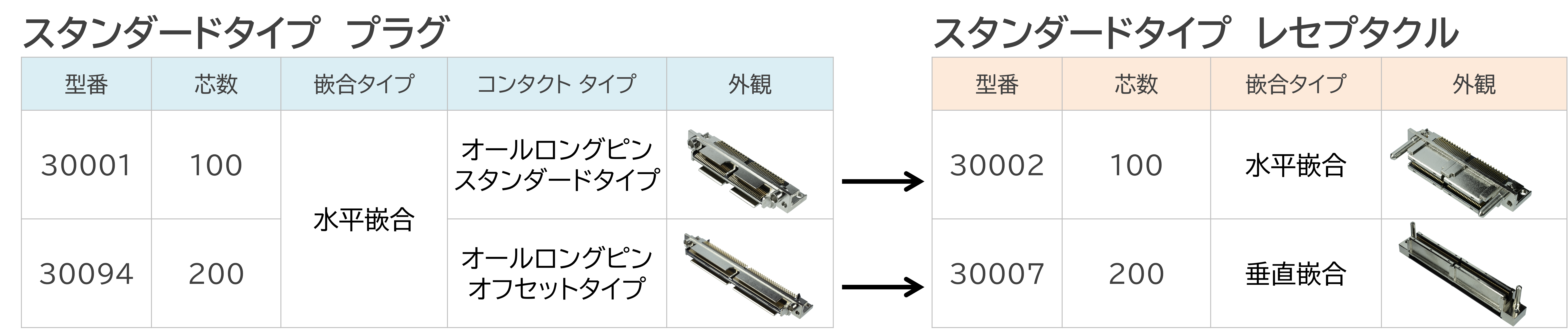

多くのアプリケーションに対応した堅牢なコネクタ(ポータブル機器や医療機器等)

多くのアプリケーションに対応した堅牢なコネクタ(ポータブル機器や医療機器等)

挿抜保証回数：5,000サイクル

Mating Durability per pin (Contact Resistance)　
１pinあたりの嵌合耐久性（接触抵抗）

ガイドピンによる確実な嵌合を実現

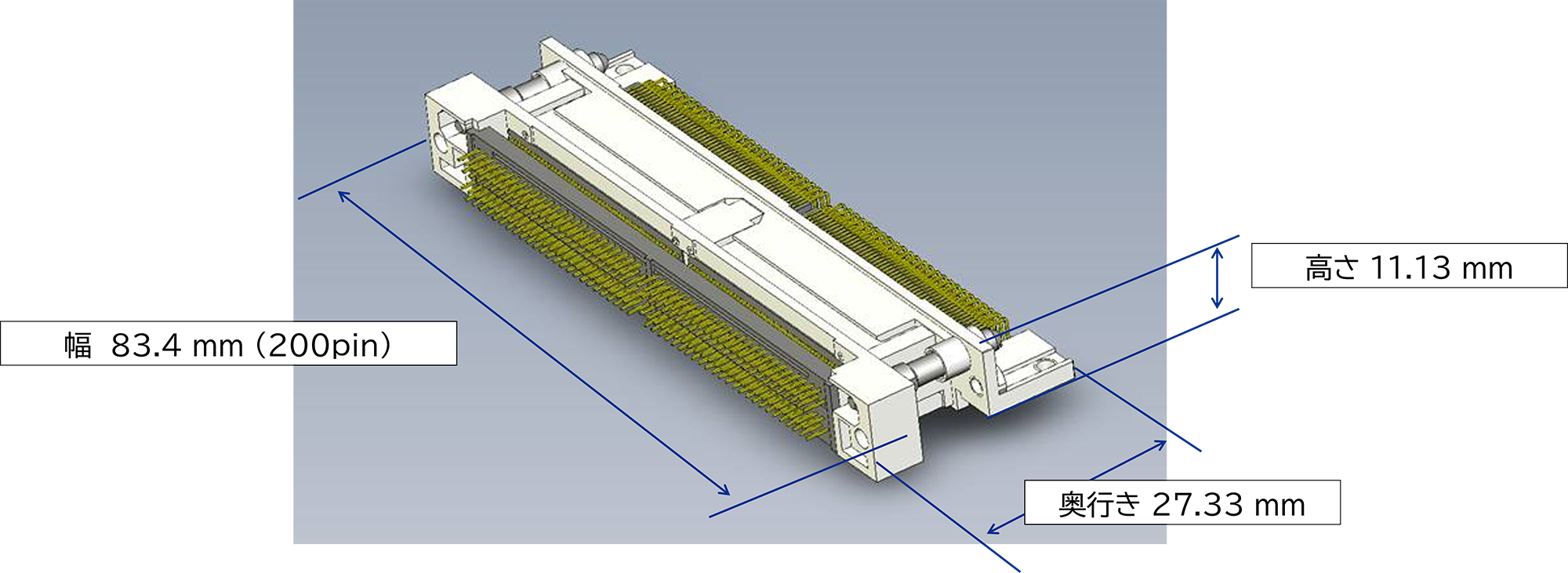

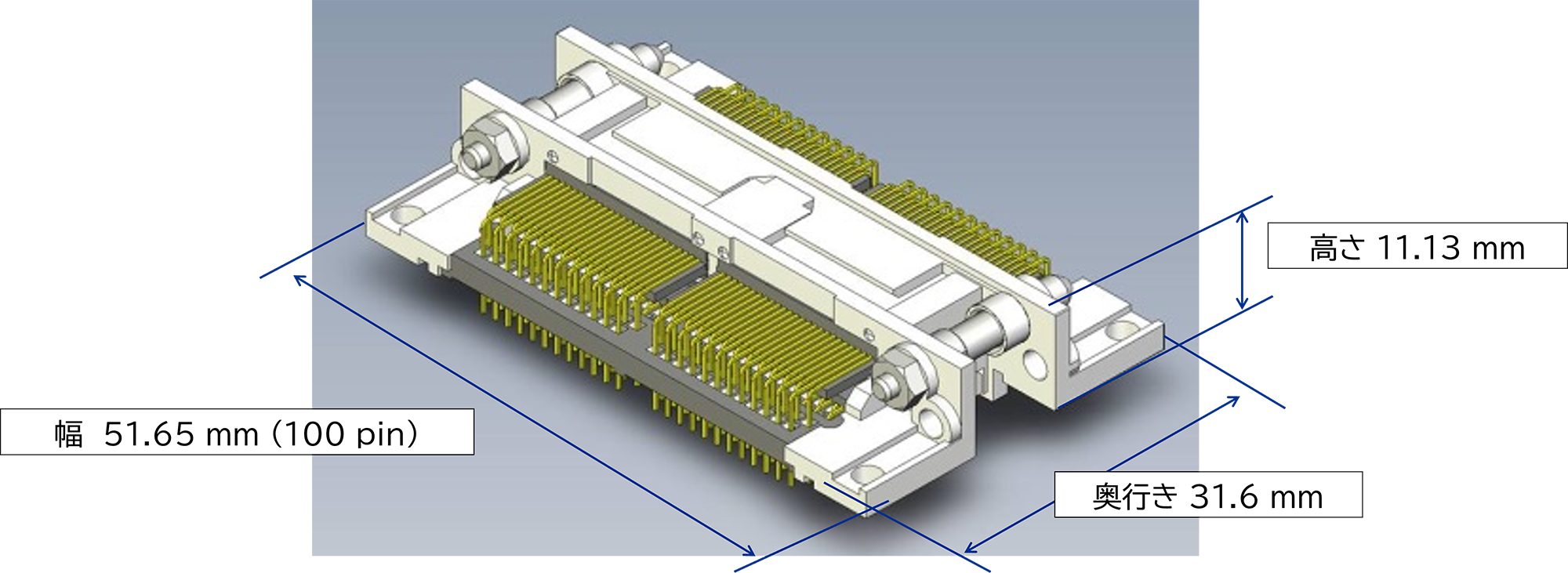

MINIDOCK™設計

MINIDOCK Design

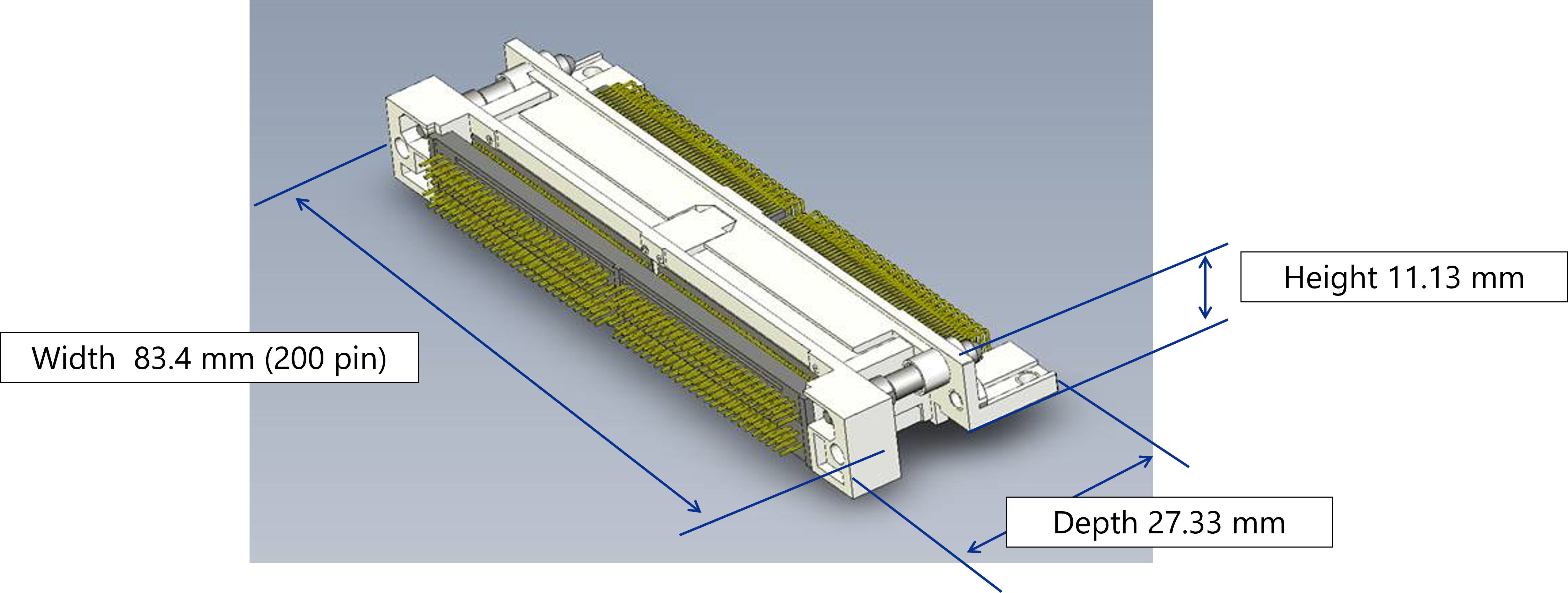

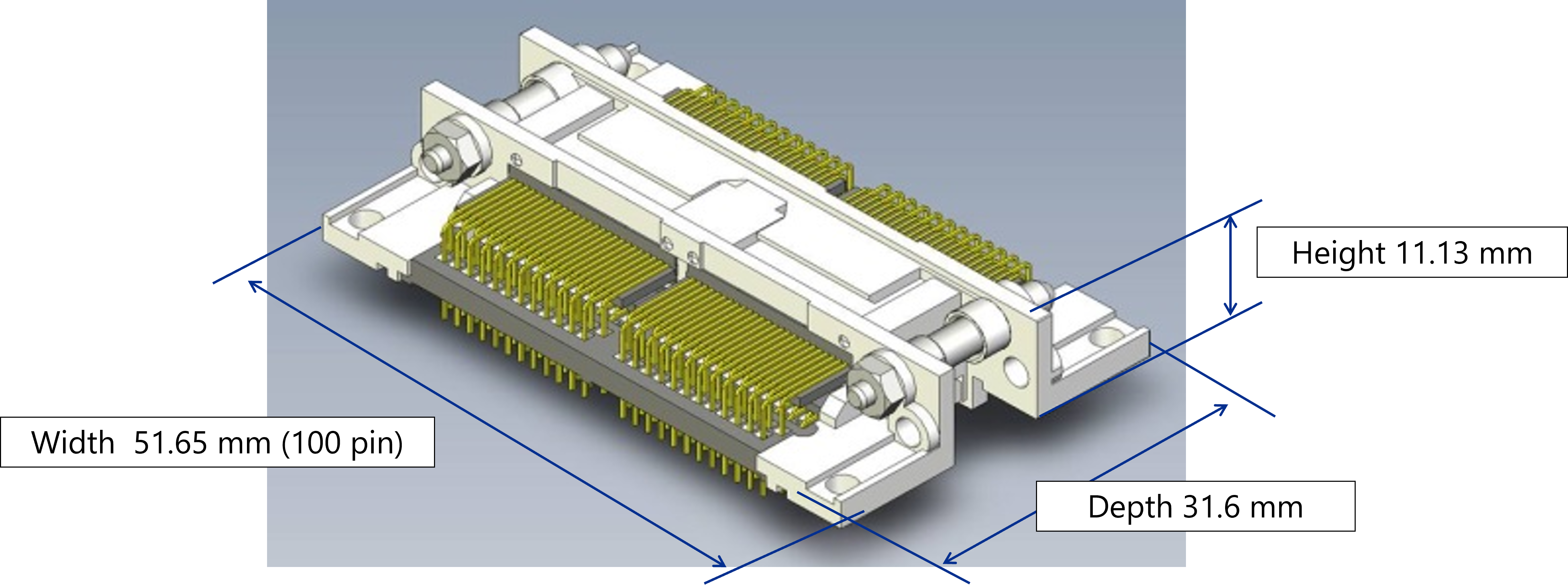

ガイドピンの有効性：7.16 mm
例：30046-160T & 30056-160Tの嵌合




Product Type
Standard type
Contact Pitch
0.635 mm
Mating Type / Direction
Horizontal, Vertical
Height
Plug: 11.13 mmReceptacle: 11.13 mm
Available Pin Count Signal: 100, 200
Depth
Plug: 9.9 to 17.8 mmReceptacle: 11.13 to 22.53 mm
Width
Plug / Receptacle: 36.0 to 96.1 mm
Current Rating
0.5 A AC/DC (per contact pin)
Full EMI Shielding (ZenShield®)
No
Mechanical Lock
No
Other Features
With screwWithout BOSS

推奨型番

お探しの品番・仕様がリストにない場合はお問い合わせフォームよりお問い合わせください。



MINIDOCK (Standard) RECOMMENDED PART NUMBERS

Part Number Description Part Number Weight (mg)
MINIDOCK STANDARD plug right-angle 200pin without screw  30094-200T-01F 21227.05
MINIDOCK STANDARD receptacle right-angle 100pin without screw 30002-100T-F 18137
MINIDOCK STANDARD receptacle vertical 200pin  30007-200T-03F 171240
MINIDOCK STANDARD plug right-angle 100pin without screw 30001-100T-F 12591



OTHER MINIDOCK (Standard) PART NUMBERS

Part Number Description Part Number Weight (mg)
MINIDOCK STANDARD plug right-angle 100pin with screw 30001-100T-01F 11590
MINIDOCK STANDARD plug right-angle 200pin with screw  30094-200T-F 21427.05
MINIDOCK plug 160pin 30033-160T-F 26790.7
その他の型番
このリストには、サンプルの準備が無い型番や販売終了型番が含まれている場合があります。
新規での採用をご検討のお客様は、ぜひ上記の推奨型番をお選びください。



MINIDOCK (Standard) Plan to EOL PART NUMBERS

Part Number Description EOL P/N EOL P/N feature Alternative P/N Alternative P/N feature
MINIDOCK STANDARD plug right-angle 240pin with screw 30001-240T-02F 　 Contact us 　
MINIDOCK STANDARD receptacle right-angle 240pin with screw 30002-240T-01F 　 Contact us 　
MINIDOCK receptacle free 80pin 30030-080T-07F with screw, with boss 30030-080T-03F without screw, without boss
MINIDOCK receptacle slim 80pin 30030-080T-18F guidepin material stainless steel 30030-080T-03F guidepin material steel



MINIDOCK (Standard) EOL PART NUMBERS

Part Number Description EOL P/N EOL P/N feature Alternative P/N Alternative P/N feature
MINIDOCK STANDARD plug right-angle 120pin 30001-12AT-F Au 0.75um Plating Contact us
MINIDOCK STANDARD receptacle right-angle 120pin 30002-12AT-F Au 0.75um Plating Contact us
MINIDOCK STANDARD receptacle free 80pin 30030-080T-04F without Guide pin 30030-080T-03F Sphere top Guide pin
MINIDOCK STANDARD plug right-angle 120pin 30001-120T-01F 　 Contact us
MINIDOCK STANDARD plug right-angle 120pin 30001-120T-03F 　 Contact us
MINIDOCK STANDARD plug right-angle 120pin 30001-120T-F 　 Contact us
MINIDOCK STANDARD plug right-angle 160pin 30001-160T-01F 　 Contact us
MINIDOCK STANDARD plug right-angle 160pin 30001-160T-F 　 Contact us
MINIDOCK STANDARD plug right-angle 200pin 30001-200T-01F 　 Contact us
MINIDOCK STANDARD receptacle right-angle 120pin without screw 30002-120T-01F 　 Contact us 　
MINIDOCK STANDARD receptacle right-angle 120pin 30002-120T-F 　 Contact us 　
MINIDOCK STANDARD receptacle right-angle 160pin 30002-160T-01F 　 Contact us 　
MINIDOCK STANDARD receptacle right-angle 160pin 30002-160T-02F 　 Contact us
MINIDOCK STANDARD receptacle right-angle 160pin 30002-160T-F 　 Contact us 　
MINIDOCK STANDARD receptacle right-angle 200pin 30002-200T-01F 　 Contact us
MINIDOCK STANDARD receptacle 30007-100T-F 　 Contact us 　
MINIDOCK STANDARD receptacle 30007-120T-F 　 Contact us 　
MINIDOCK STANDARD receptacle 30007-240T-F 　 Contact us
MINIDOCK STANDARD 30011-***T-** 　 Contact us 　
MINIDOCK STANDARD 30020-***T-** 　 Contact us 　
MINIDOCK STANDARD 30024-***T-** 　 Contact us 　
MINIDOCK STANDARD 30025-***T-** 　 Contact us 　
MINIDOCK STANDARD 30031-***T-** 　 Contact us
MINIDOCK STANDARD 30032-***T-** 　 Contact us
MINIDOCK STANDARD 30040-***T-** 　 Contact us 　
MINIDOCK STANDARD 30041-***T-** 　 Contact us 　
MINIDOCK STANDARD 30052-***T-** 　 Contact us 　
MINIDOCK STANDARD 30053-***T-** 　 Contact us 　
MINIDOCK STANDARD 30058-***T-** 　 Contact us 　
MINIDOCK STANDARD 30060-***T-** 　 Contact us 　
MINIDOCK STANDARD 30061-***T-** 　 Contact us 　
MINIDOCK STANDARD 30062-***T-** 　 Contact us 　
MINIDOCK STANDARD 30064-***T-** 　 Contact us 　
MINIDOCK STANDARD 30078-***T-** 　 Contact us 　
MINIDOCK STANDARD 30083-***T-** 　 Contact us 　
MINIDOCK STANDARD 30A12-***T-** 　 Contact us
