NOVASTACK® 35-HDP 12
완전 차폐형, 결합 높이 1.2 mm, 피치 0.35 mm, 전원 접점 탑재, 레인당 최대 40 Gbps를 지원하는 보드-투-보드 커넥터

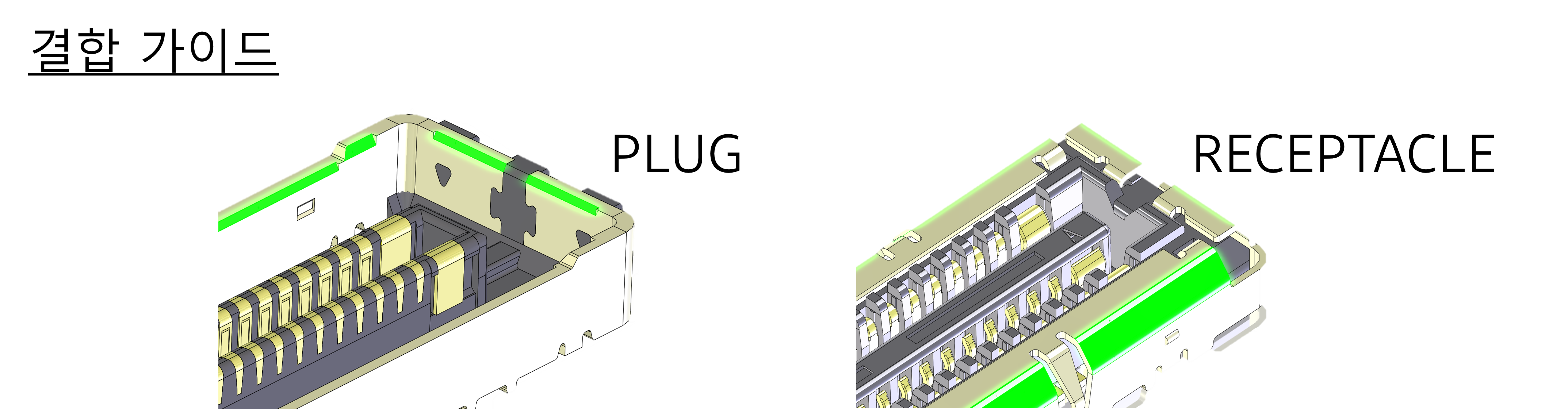

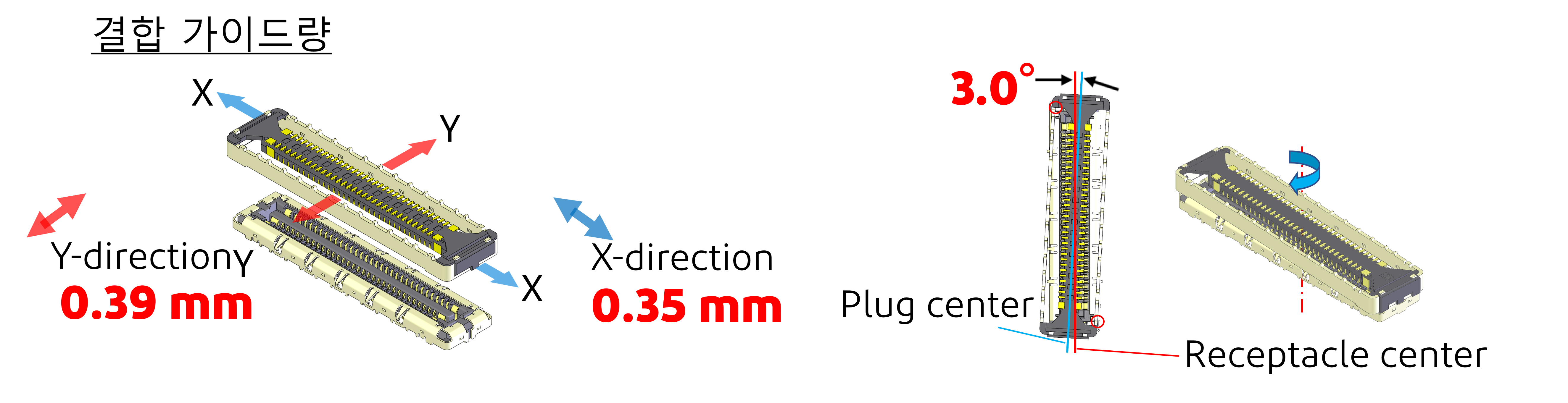

결합 높이 1.2 mm를 통해 우수한 결합 작업성과 높은 접속 신뢰성을 실현

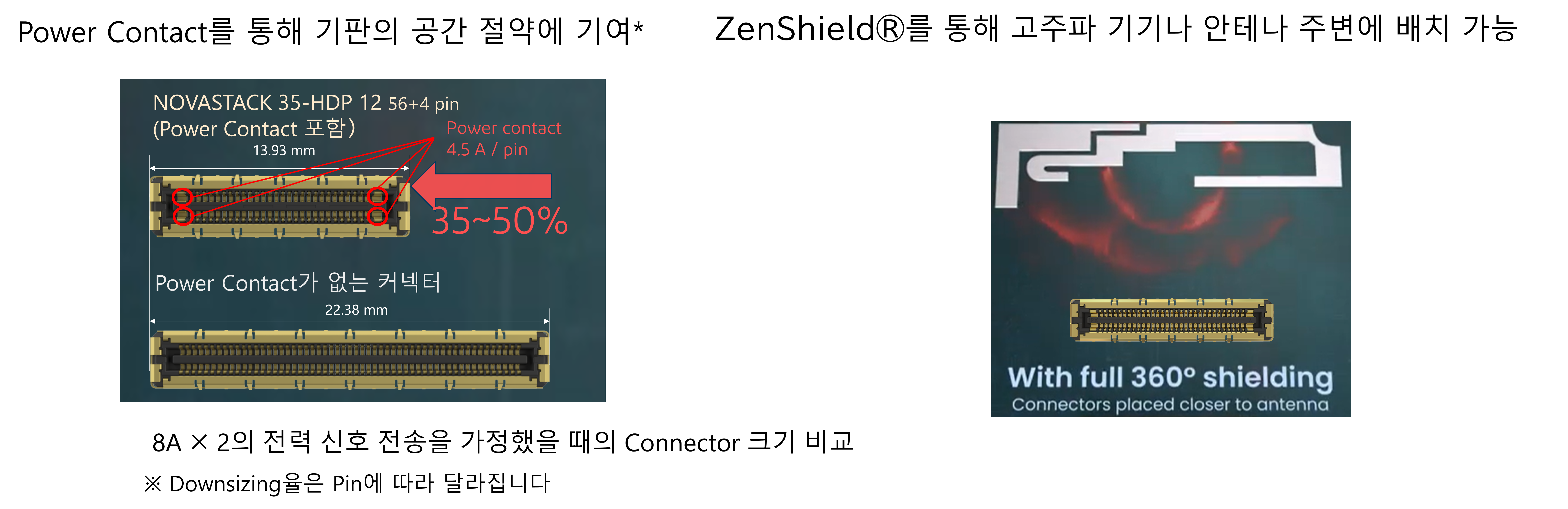

Power Contact와 ZenShield® 채용으로 고밀도 실장에 대응한 소형 Connector
40 Gbps/lane 대응 고속신호 전송
Contact Pitch:
0.35 mm
Mated Height:
Nom. 1.2 +/- 0.05 mm
다운로드
결합 높이 1.2 mm를 통해 우수한 결합 작업성과 높은 접속 신뢰성을 실현
|
|
 |
Power Contact와 ZenShield® 채용으로 고밀도 실장에 대응한 소형 Connector
40 Gbps/lane 대응 고속신호 전송
| Transmission Speed (Reference Only) | 40 Gbps/lane NRZ |
| Contact Pitch | 0.35 mm
|
| Mated Height | Nom. 1.2 +/- 0.05 mm
|
| Available Pin Count | Signal+Power: 22+4, 53+4, 62+4 |
| Depth | 3.7 mm
|
| Width | 4.86 + (0.35 x pin count/2) mm
|
| Operating Temperature | |
| Current Rating | |
| Applicable Standards (Reference Only) | USB4 (20 Gbps/lane)USB3.1 Gen2 (10 Gbps/lane)eDP HBR3 (8.1 Gbps/lane)eDP HBR2 (5.4 Gbps/lane)HDMI 2.1 (12 Gbps/lane)V-By-One HS 1.4 (4 Gbps/lane)MiPi standards
|
| Full EMI Shielding (ZenShield®) | Yes
|
추천품번
찾으시는 품번 사양이 리스트에 없는 경우 문의폼을 통해 연락 주십시오.
NOVASTACK 35-P RECOMMENDED PART NUMBERS
| Part Number Description | Part Number | Weight (mg) | Note |
| NOVASTACK 35-HDP 12 plug 22 + 4pin | 21150-022E-01 | 51.6 | |
| NOVASTACK 35-HDP 12 plug 56 + 4pin | 21150-056E-01 | 83.1 | |
| NOVASTACK 35-HDP 12 plug 62 + 4pin | 21150-062E-01 | 88.7 | |
| NOVASTACK 35-HDP 12 receptacle 22 + 4pin | 21151-022E-01 | 37.9 | |
| NOVASTACK 35-HDP 12 receptacle 56 + 4pin | 21151-056E-01 | 64.5 | |
| NOVASTACK 35-HDP 12 receptacle 62 + 4pin | 21151-062E-01 | 69.4 |
