AP-10

AP-series
고온 환경에 대응하는 기판 대 기판 전원 단자, Power Electronics 장치의 소형화에 공헌, 결합 높이 차이에도 대응 가능합니다.

    대전류(30A), 고온 대응, 기판간 접속 전원 단자

    소형화를 통한 기판의 공간 절약 설계에 기여

    Board 높이 Spec에 맞춘 설계 대응(DIP 및 SMT Type)

Mating Type / Direction:
Vertical
Height:
Receptacle: Nom. 11.7 +/- 0.2 mmPlug (3531-0001-00T): Nom. 7.5 +/- 0.1 mmPlug (3539-0001-45T): Nom. 14.5 +/- 0.1 mm
Operating Temperature:
-40 to 105℃ (233 to 378 K)
Current Rating:
Power: 30 A DC

다운로드

대전류(30A), 고온 대응, 기판간 접속 전원 단자

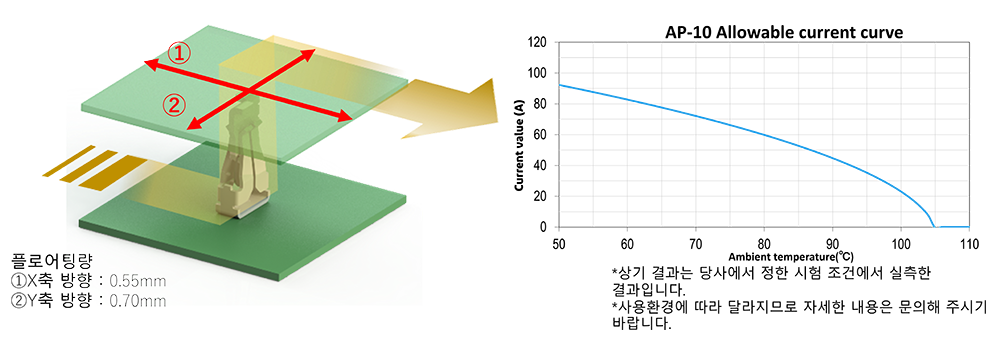

플로어팅량 AP-10 Allowable current curve



소형화를 통한 기판의 공간 절약 설계에 기여

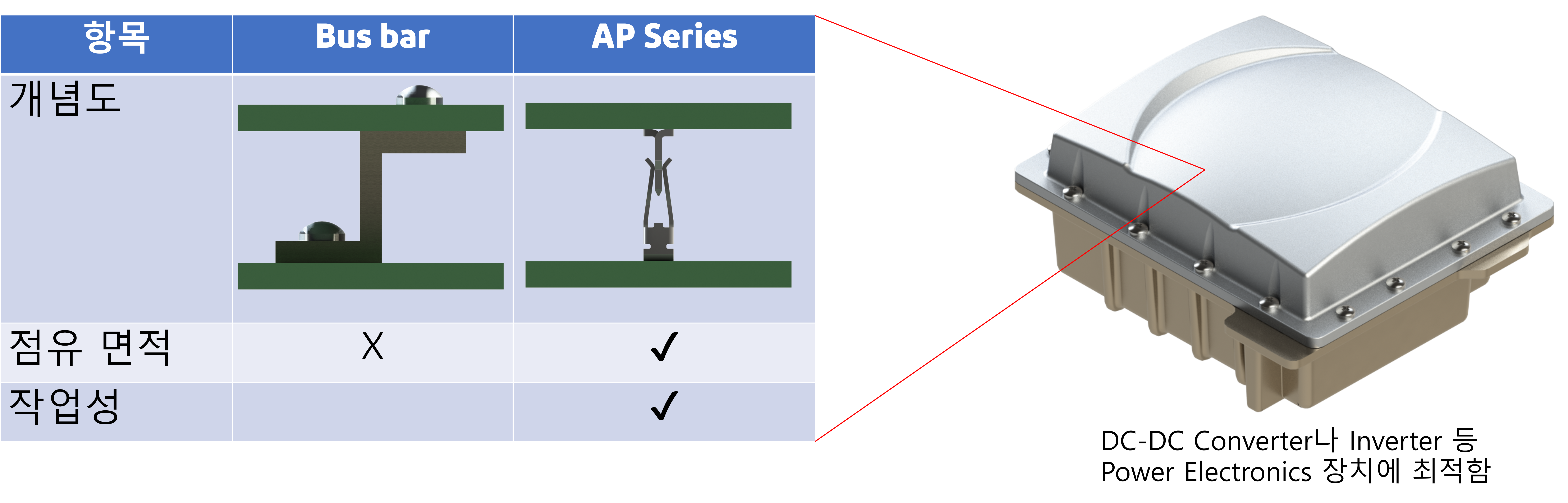

기존 접속 방식과의 비교
기존 접속 방식과의 비교



Board 높이 Spec에 맞춘 설계 대응(DIP 및 SMT Type)

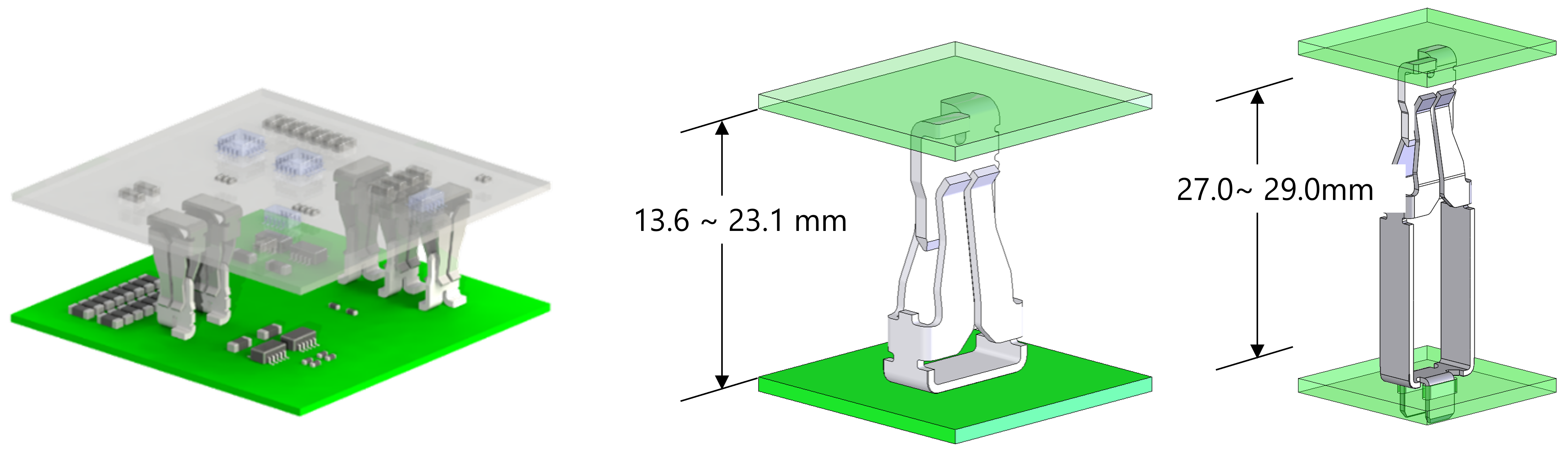

공간에 맞춘 설계에 대응(커스텀)
I-PEX는 다양한 높이의 AP-10을 제공합니다.

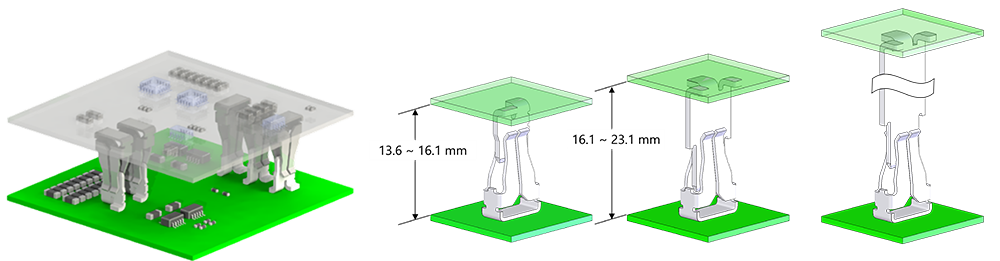

Board to Board height combinations
Board to Board 높이 조합

Operating Temperature -40 - 105℃
Mating Force 15N Max.
Contact Resistance 1.0 mΩ Max.
Mating Type / Direction
Vertical
Height
Receptacle: Nom. 11.7 +/- 0.2 mmPlug (3531-0001-00T): Nom. 7.5 +/- 0.1 mmPlug (3539-0001-45T): Nom. 14.5 +/- 0.1 mm
Depth
Receptacle: 3.4 mmPlug (3531-0001-00T): 6.0 mmPlug (3539-0001-45T): 7.6 mm
Width
Receptacle: 7.6 mmPlug (3531-0001-00T): 3.4 mmPlug (3539-0001-45T): 5.2 mm
Operating Temperature
-40 to 105℃ (233 to 378 K)
Current Rating
Power: 30 A DC
Mating Force
15 N max.
Full EMI Shielding (ZenShield®)
No
Mechanical lock
No

추천품번

찾으시는 품번 사양이 리스트에 없는 경우 문의폼을 통해 연락 주십시오.



AP-10 RECOMMENDED PART NUMBER

Part Number Description Part Number Weight (mg) Note
AP-10 plug H=7.5mm 3531-0001-00T 294.4
AP-10 plug H=14.5mm 3539-0001-45T 695.3
다른 형번

AP-10 OTHER PART NUMBERS

Part Number Description Part Number Weight (mg) Note
AP-10 receptacle H=11.70mm 3532-0012-00T - 　
AP-10 receptacle H=24.95mm 3927-0001-00T 1033.6 　
AP-10 receptacle with cap 21022-001E 654 　
AP-10 plug H=14.5mm 3539-0001-45E 295
