FPL™ II

FPL II Product Image
高速伝送対応 (12 Gbps/lane),　パワー用ケーブルは最大AWG#32結線可能、多点グランドでノイズ対策、ライトアングル縦嵌合、0.5mm ピッチ、細線同軸コネクタ

    12 Gbps/laneの高速伝送接続に最適

    パワー用ケーブルは最大AWG#32結線可能

    グランド設置点数が多く、ノイズ対策に有効

Contact Pitch:
0.50 mm
Mating Type / Direction:
Vertical (Right Angle)
Mated Height:
Nom. 2.20 +/- 0.20 mm
Cable Size (Micro-Coaxial):
AWG 32*AWG 34*AWG 36AWG 38AWG 40
Cable Size (Discrete):
AWG 32AWG 34AWG 36
Current Rating:
0.3 A AC/DC [AWG 40] per contact/up to 50 contacts0.6 A AC/DC [AWG 38] per contact/up to 6 contacts0.8 A AC/DC [AWG 40] per contact/up to 4 contacts1.0 A AC/DC [AWG 34, 32] per contact/up to 7 contacts

ダウンロード

*SIテストボードのデータは製品図面下にあります

12 Gbps/laneの高速伝送接続に最適

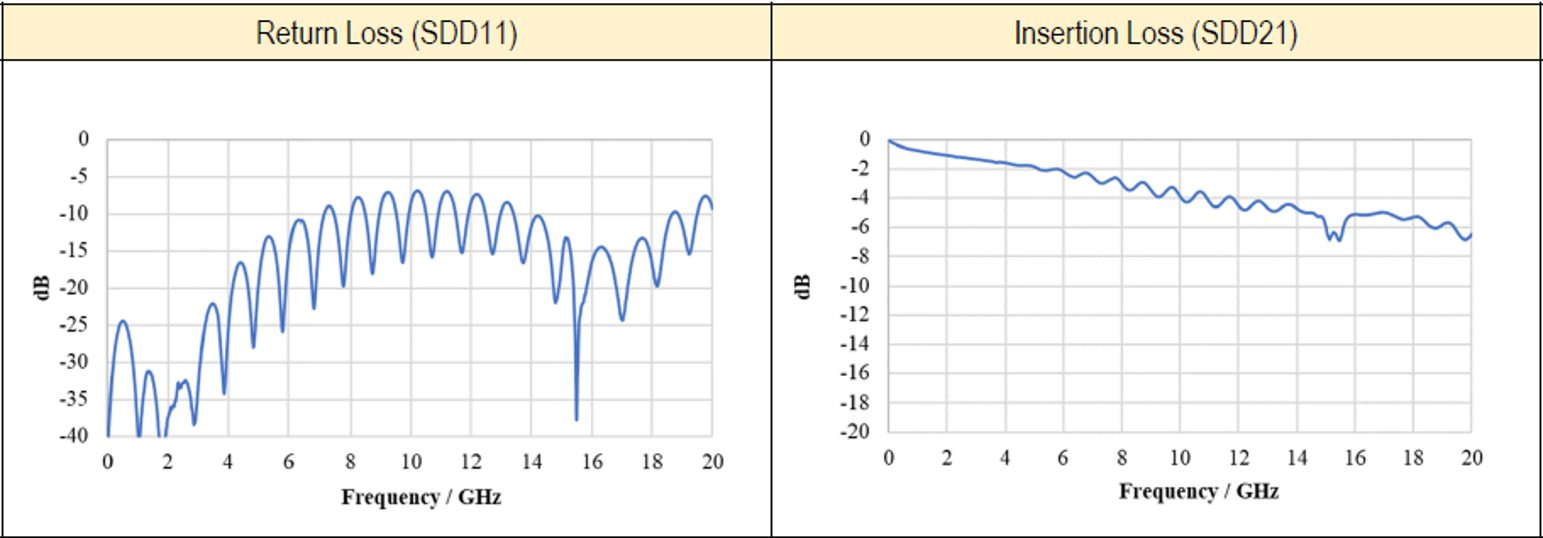

Measurement results

Connector : FPL II 40P
Cable : Micro-coaxial cable
AWG #40,  50ohm , Length : 100 mm
Pin Assignment : GSSGSSG

 FPL II_FAB1_ALL



パワー用ケーブルは最大AWG#32結線可能

FPL II_FAB2_ALL

                   Metal shell                                                    FPL™ II 0.5 mm pitch with discrete wire                                                 (Unit : mm)

グランド設置点数が多く、ノイズ対策に有効

FPL II_FAB3_ALL

              下から見たコネクタ FPL™ II 30P                                                           CABLINE-UM_FAB1-2.jpg グランド設置箇所







Transmission Speed (Reference Only) 12 Gbps/Lane
Contact Pitch
0.50 mm
Mating Type / Direction
Vertical (Right Angle)
Mated Height
Nom. 2.20 +/- 0.20 mm
Available Pin Count Signal: 30, 40, 50
Depth
6.10 mm
Width
5.8 + (0.5 x pin count) mm
Cable Size (Micro-Coaxial)
AWG 32*AWG 34*AWG 36AWG 38AWG 40
Cable Size (Discrete)
AWG 32AWG 34AWG 36
Current Rating
0.3 A AC/DC [AWG 40] per contact/up to 50 contacts0.6 A AC/DC [AWG 38] per contact/up to 6 contacts0.8 A AC/DC [AWG 40] per contact/up to 4 contacts1.0 A AC/DC [AWG 34, 32] per contact/up to 7 contacts
Applicable Standards (Reference Only)
HDMI 2.1 (12 Gbps/lane)USB 3.2 Gen 2 (10 Gbps/lane)DisplayPort UHBR3 (8.1 Gbps/lane)HDMI 2.0 (6 Gbps/lane)eDP HBR 2 (5.4 Gbps/lane)USB 3.1 Gen 1 (5 Gbps/lane)V-By-One HS 1.4 (4 Gbps/lane)HDMI 1.3 (3.4 Gbps/lane)eDP (2.7 Gbps/lane)MiPi standards
Full EMI Shielding (ZenShield®)
No
Mechanical lock
No

推奨型番

お探しの品番・仕様がリストにない場合はお問い合わせフォームよりお問い合わせください。



DIAGRAMS_FPL_II



FPL II RECOMMENDED PART NUMBERS

Part Number Description Pin count Part Number
PLUG FOR CABLE ASSEMBLY 30 20437-030T-01
　 　 40 20437-040T-01
　 　 50 20437-050T-01
　 PLUG HOUSING 30 20438-030T-01
40 20438-040T-01
50 20438-050T-01
PLUG SHELL 30 2496-030
40 2496-040
50 2496-050
RECEPTACLE 30 20439-030E-01
　 　 40 20439-040E-01
　 　 50 20439-050E-01
その他の型番
このリストには、サンプルの準備が無い型番や販売終了型番が含まれている場合があります。
新規での採用をご検討のお客様は、ぜひ上記の推奨型番をお選びください。



OTHER FPL II PART NUMBERS

Part Number Description Pin count Part Number
PLUG FOR CABLE ASSEMBLY 30 20437-030T-11
40 20437-040T-11
50 20437-050T-11
　 PLUG HOUSING 30 20438-030T-11
40 20438-040T-11
50 20438-050T-11
RECEPTACLE 30 20439-030E-02
30 20439-030E-03
30 20439-030E-11
30 20439-030E-12
40 20439-040E-02
40 20439-040E-03
40 20439-040E-11
40 20439-040E-12
40 20439-040E-13
50 20439-050E-02
50 20439-050E-03
50 20439-050E-11
50 20439-050E-12
50 20439-050E-14

FPL II EOL PART NUMBERS

Part Number Description EOL P/N EOL feature Alternative P/N Alternative feature
FPL II receptacle 30pin 20439-030E-02 with boss 20439-030E-01 without boss
FPL II receptacle 30pin 20439-030E-03 without vacuum clip 20439-030E-01 with vacuum clip
FPL II receptacle 30pin 20439-030E-12 Contact Au plating 0.3 um min, with boss 20439-030E-01 Contact Au plating 0.1 to 0.3 um, without boss
FPL II receptacle 40pin 20439-040E-02 with boss 20439-040E-01 without boss
FPL II receptacle 40pin 20439-040E-03 without vacuum clip 20439-040E-01 with vacuum clip
FPL II receptacle 40pin 20439-040E-12 Contact Au plating 0.3 um min, with boss 20439-040E-01 Contact Au plating 0.1 to 0.3 um, without boss
FPL II receptacle 40pin 20439-040E-13 Contact Au plating 0.3 um min, without clip 20439-040E-01 Contact Au plating 0.1 to 0.3 um, with clip
FPL II receptacle 50pin 20439-050E-02 with boss 20439-050E-01 without boss
FPL II receptacle 50pin 20439-050E-03 without vacuum clip 20439-050E-01 with vacuum clip
FPL II receptacle 50pin 20439-050E-12 Contact Au plating 0.3 um min, with boss 20439-050E-01 Contact Au plating 0.1 to 0.3 um, without boss
FPL II receptacle 50pin 20439-050E-14 Contact Au plating 0.3 um min, with boss, without clip 20439-050E-01 Contact Au plating 0.1 to 0.3 um, without boss, with clip
