ZenShield^®是I-PEX小型連接器系列的品牌名稱，這些小型連接器具有高性能的EMC屏蔽設計。

隨著高速物聯網的發展和大容量存儲設備使用率的提高，高分辨率圖像和視頻可以更容易地在個人電腦、平板電腦和智能手機等消費產品上得到分享。需要在這些設備上處理的信息量急劇增加，設備中的信號速度也越來越快。

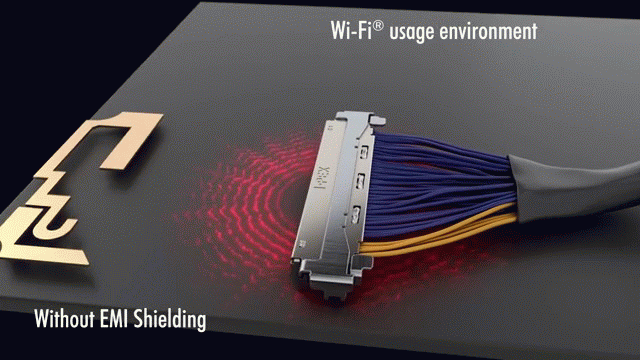

當電子設備外部存在電磁干擾時，非預期的信號可能會被導入設備內部的電路，造成高性能電子元器件的故障或損壞，也可能導致電子設備的損壞。

第二類問題是發生在設備內部自身數位定時信號或電子元件產生的電磁干擾導致同一系統內其他部件失效的時候。這稱為系統內EMC(電磁兼容性)問題。這常常令工程師們頭痛，他們必須開發安裝了高密度電子元件，高性能的手持或便攜式電子設備。當這些類型的設備需要互連時，為了防止電磁干擾成為一個問題，常常需要有電磁干擾屏蔽功能的連接器。

I-PEX ZenShield^®連接器系列獨特的屏蔽設計，可以提供優秀的電磁干擾對策。

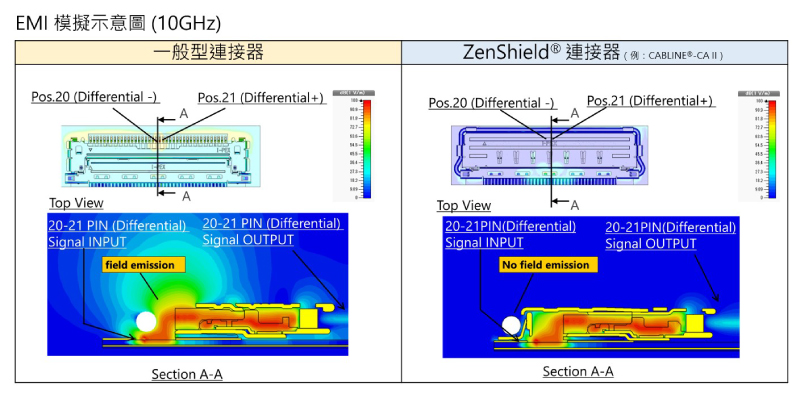

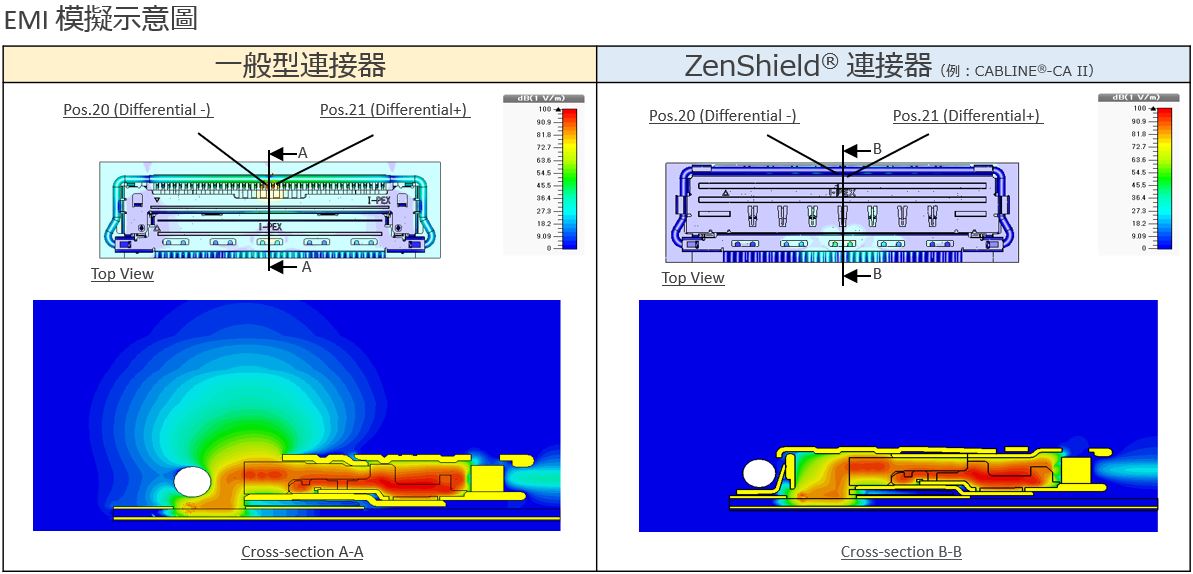

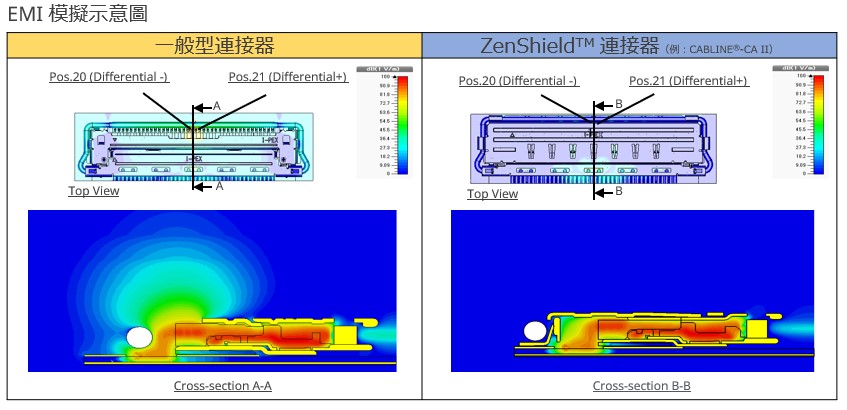

360度全罩式EMC屏蔽設計，不僅可以防止來自公座和母座接觸點的電磁干擾輻射，也可以防止來自信號終端的線路板安裝部分(SMT位置)的電磁干擾輻射。此外，當連接器嵌合和正確地接地到線路板時，公座和母座屏蔽罩正確地連接，用於多點接地。這保證了在連接器的金屬屏蔽罩中產生的電流有足夠的地面返回路徑。這是為了抑制屏蔽層的電磁波散發。



ZenShield^®連接器系列設計

---

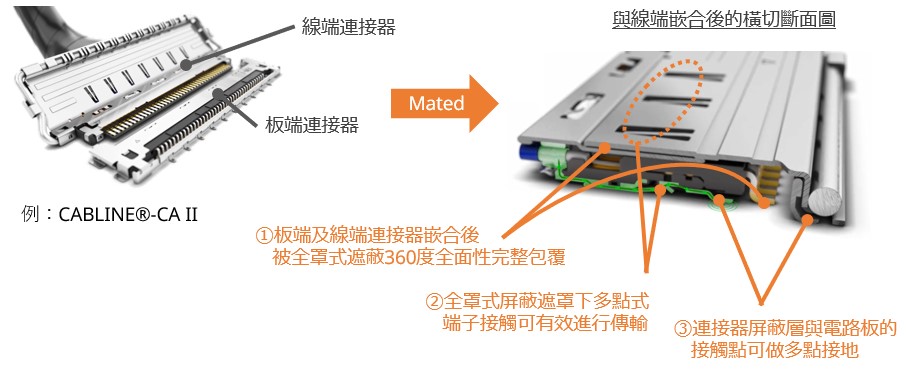

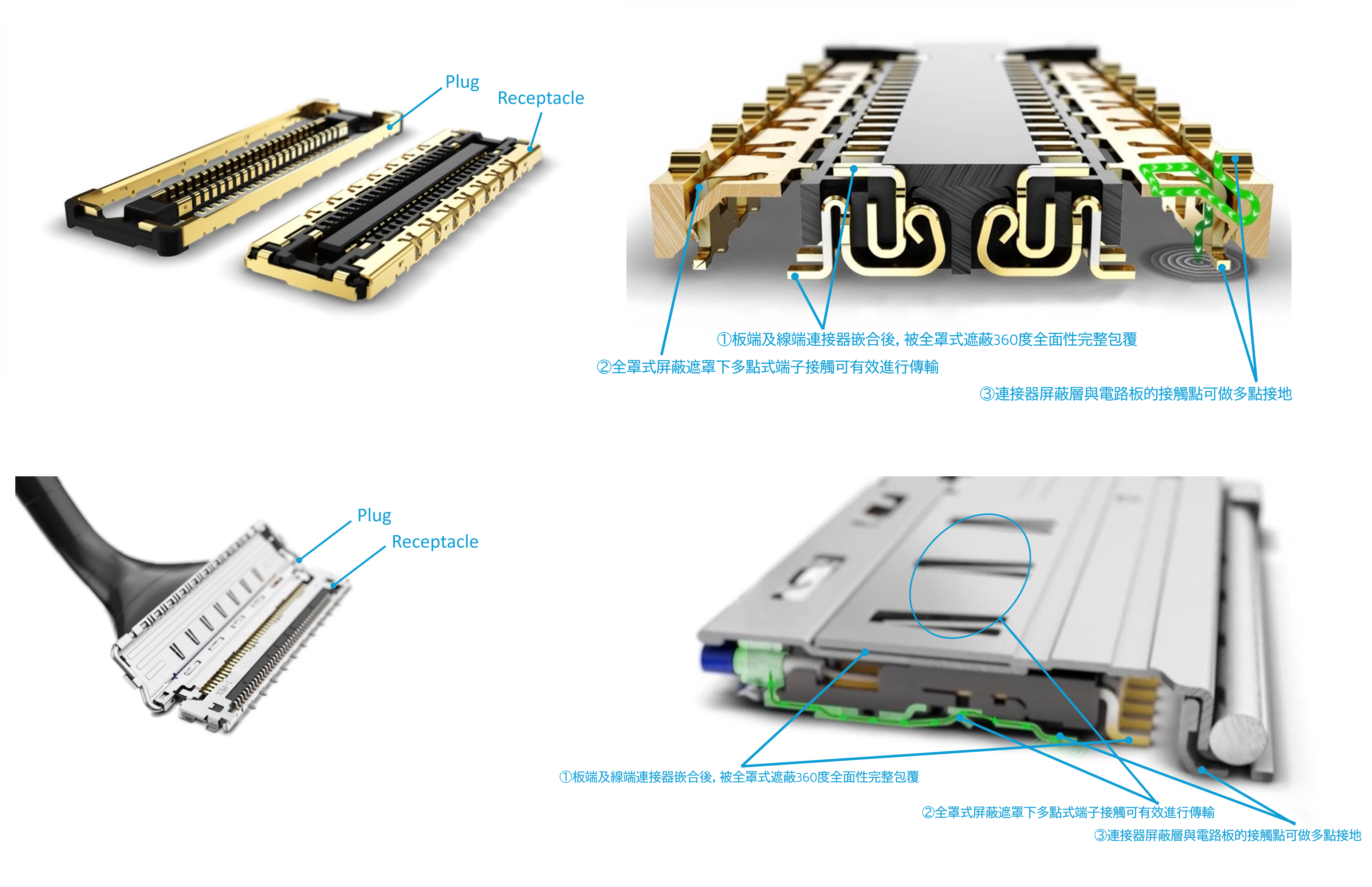

1. 整個連接器都被360度屏蔽，包括公座和母座 -- 不僅是信號終端的端子部分，還包括線路板安裝部分(SMT位置)。
2. 公座和母座之間的屏蔽罩-屏蔽罩接口，在多個點上有效連接。
3. 此外，連接器屏蔽罩-線路板的接口在多個點有效地接地，從而改善了地面返回路徑。

有了這些設計特點，連接器本身就提供了顯住的EMI緩解。ZenShield^®为工程師提供了更大的靈活性來設計線路板，使得連接器靠近敏感的子系统成為可能，例如發射/接收天線，這是常見的高性能無線通信系统。

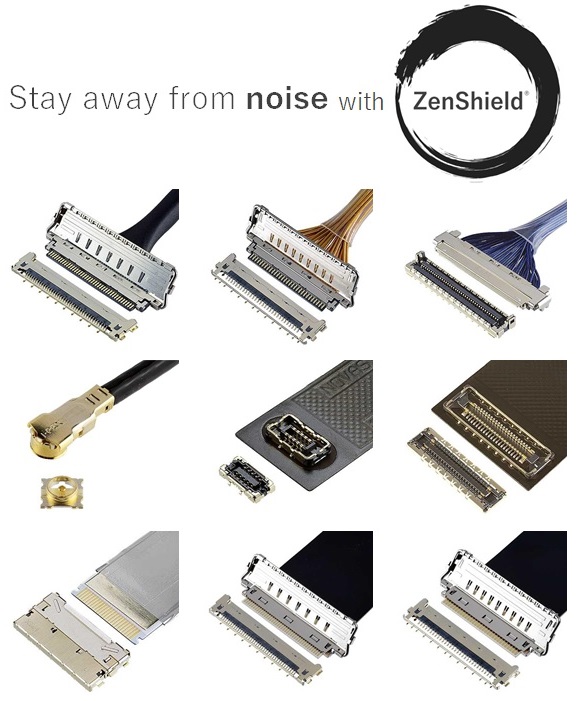

可提供的ZenShield^®連接器系列

---

I-PEX ZenShield^®連接器系列提供了多種電磁干擾屏蔽連接器，以滿足各種應用和設計條件。

極細同軸線連接器:
CABLINE^®-CA II / CA II PLUS: 全屏蔽設計帶機械鎖扣，適用於高速數據傳輸 (32 Gbps/lane), 0.4 mm 間距, 水平插拔款的極細同軸連接器
CABLINE^®-VS II: 全屏蔽，自帶機械式鎖扣，適用於高速數據傳輸 (PCIe Gen5 32 GT/s/lane ),0.5 mm間距，水平插拔式極細同軸線連接器
CABLINE^®-UM: 全屏蔽設計和多點接地設計，機械鎖扣，高速數據傳輸(40 Gbps/lane PAM3), 0.4mm間距, 90度出線垂直插拔款的極細同軸線連接器
CABLINE^®-CA IIP PLUS: 全屏蔽設計, 64 Gbps/Lane PAM4, 0.4 mm 間距, 水平插拔款, 雙芯線 & 極細同軸線裝配
CABLINE^®-CX II with cover / without cover: 較窄間距(0.25 mm pitch), 較低嵌合高度(嵌合高度 = 1.00 mm max.), EMI屏蔽罩和多點接地設計，機械鎖扣，水平插拔款的極細同軸線連接器

RF連接器:
MHF^® 7S: 改良的EMC性能，是5G mmWave應用的理想選擇，在15GHz頻率, 2.0 x 2.0 mm 小尺寸封裝的情況下，最大駐波比為1.5

板對板(FPC)連接器:
NOVASTACK^® 35-HDP: 全屏蔽結構、0.7 mm 配合高度、0.35 mm 間距、配備電源接點、支援每通道 40 Gbps 的板對板連接器
NOVASTACK^® 35-HDN: 全屏蔽型，0.7 mm 組立高度，0.35 mm 間距，微型化設計，支援高頻與高速傳輸的板對板連接器
NOVASTACK^® 35-HDH: 全屏蔽型，1.5 mm 組立高度，0.35 mm 間距，支援每通道最高 40 Gbps 的板對板連接器
NOVASTACK^® 35-HDP 12: 全屏蔽型，1.2 mm配合高度，0.35 mm間距，具備電源接點，支援每通道最高 40 Gbps的板對板連接器

FPC/FFC連接器:
EVAFLEX^® 5-HD: 全屏蔽，高速數據傳輸，自動鎖扣，水平插拔，0.5 mm間距的帶屏蔽的FFC/FPC連接器
CABLINE^®-CA IIF: 全屏蔽設計和機械鎖扣，適用於高速數據傳輸 (32 Gbps/lane)，0.4mm 間距，水平對插款的FPC 型公頭連接器
CABLINE^®-CA IIF PLUS: 全屏蔽設計和機械鎖扣，適用於高速數據傳輸 (32 Gbps/lane)，0.4mm 間距，水平對插款的FPC 型公頭連接器
CABLINE^®-VS IIF: 全屏蔽設計和機械鎖扣，適用於高速數據傳輸 (32 Gbps/lane)，0.5mm 間距， 水平對插款的FPC 型公頭連接器
CABLINE^®-CAL IIF: 超薄(嵌合高度 0.9 mm max.) ，全屏蔽設計和機械鎖扣，適用於高速數據傳輸 (32 Gbps/lane)，0.4mm 間距，水平對插款的FPC連接器



相關術語:
* 電磁干擾(EMI):

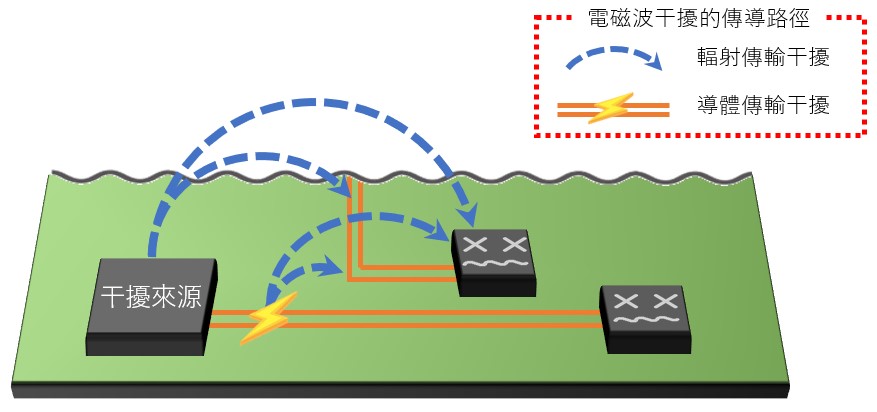

電磁干擾傳導路徑有兩種:輻射和/或傳導。

• 當高頻信號在導電表面(或導線或pcb引線)上傳播時，會產生隨時間變化的電磁場，即輻射干擾。這個電磁場可以在離那個表面一定距離的地方被探測到(輻射)。光源與相鄰表面(或導線或pcb引線)的距離越近，可檢測到的耦合場越大。由於相鄰表面是導電的，在電磁場存在的情況下，它會引發電一定的電壓和電流。解決這個問題通常需要使用屏蔽外殼、電纜和連接器。如果系統的任何一部分沒有屏蔽，它將是一個EMI輻射洩漏點。
• 當電路中的有意(或無意)信號通過導線(或導線或pcb引線)直接從一處移動到另一處時，就會干擾目標電路或設備的正常運行即傳導干擾。進線電源線就是傳導干擾的一個例子。在這種情況下，使用線濾波器、電容網絡和類似的方法從干擾電壓中分離(或調整)預期電壓信號。
