SX-M2

SX-M2
Shield형 M.2 Connector (B-key) M.2 규격 준수

     M.2 Connector에 Shield를 추가해서 EMI 대책 강화 구조 적용

    Contact 실장 부분을 확인할 수 있습니다

    M.2 규격을 준수하는 신호 품질 성능능

Contact Pitch:
0.5 mm
Mating Type / Direction:
Board-in-Horizontal
Height:
Nom. 3.05 mm
Operating Temperature:
-40 to 85℃ (233 to 358 K)
Current Rating:
0.5 A AC/DC (per contact)

다운로드

*SI 테스트 보드 데이터는 2D 도면 아래에 있습니다.

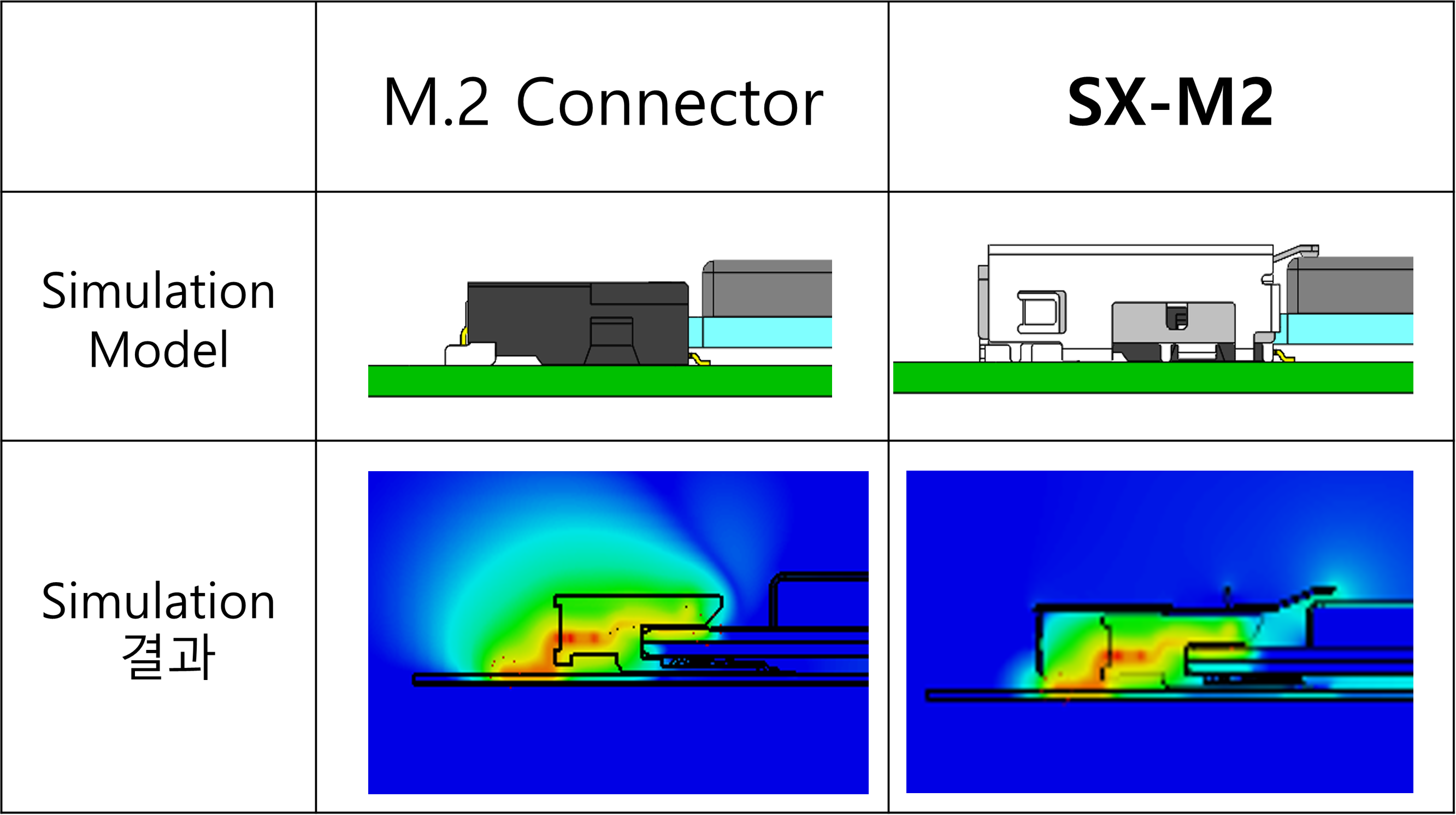

 M.2 Connector에 Shield를 추가해서 EMI 대책 강화 구조 적용

SX-M2_FAB1-1

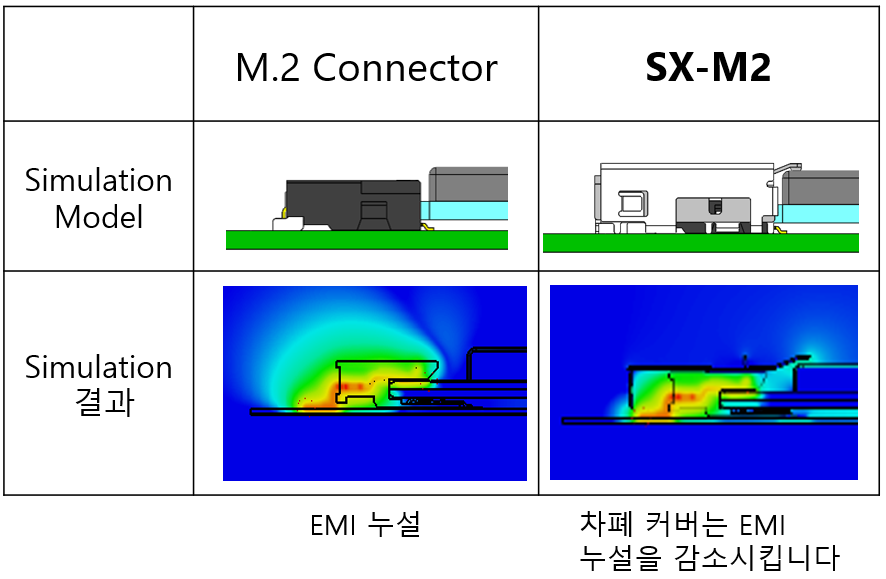

Connector 주변 Noise 누설을 감소
Connector 주변 Noise 누설을 감소                                   EMI 누설                              EMI 누설 없음

Contact 실장 부분을 확인할 수 있습니다

Contacts are visible for inspection when the cover is open
Cover Open시 Contact 실장 부분을
확인할 수 있습니다
Closing the cover hides the contacts and provides EMI protection
실제로 사용 시에는 Cover를 닫으면
Contact 부분이 가려져 EMI  대책이 기능합니다

M.2 규격을 준수하는 신호 품질 성능능

M.2 compliant signal integrity performance


Product Type
Card Edge
Contact Pitch
0.5 mm
Mating Type / Direction
Board-in-Horizontal
Height
Nom. 3.05 mm
Available Pin Count Signal: 67
Width
24.1 mm
Operating Temperature
-40 to 85℃ (233 to 358 K)
Current Rating
0.5 A AC/DC (per contact)
Full EMI Shielding (ZenShield®)
Yes
Number of contacts 67 pin
Amperage 0.5 A AC/DC (per contact)
Voltage 35 V AC (per contact)

SX-M2 RECOMMENDED PART NUMBERS

Part Number Description Part Number Weight (mg) Note
SX-M2 M.2 connector with shield assembly 67pin 21065-067E-01 932
