MINIFLEX® 4-ST

MINIFLEX 4-ST Product Image
초저배 (높이 = 0.5 mm), 0.4 mm Pitch, 수평 결합, 백플립
  • 초저배 높이 0.5 mm.

  • 기계식 Lock 기능에 의한 높은 FPC 유지력

  • FPC 미삽입 상태에서도 액추에이터 닫기 조작 가능(단자 변형 최소화)

단자Pitch:
0.400
Height:
0.55 Max (0.50 Nom.) ,
유효핀수:
4 6 8 10 12
결합타입:
Horizontal

다운로드


  • 카탈로그

  • 2D Drawing (제품도면)

  • 제품 규격

  • 3D Drawing (IGES)

  • 3D Drawing (STEP)

  • FPC Pattern (DXF)

  • Symbols & Footprints

  • 테스트 레포트

  • 설명서

  • 포장 규격

  • 인증서

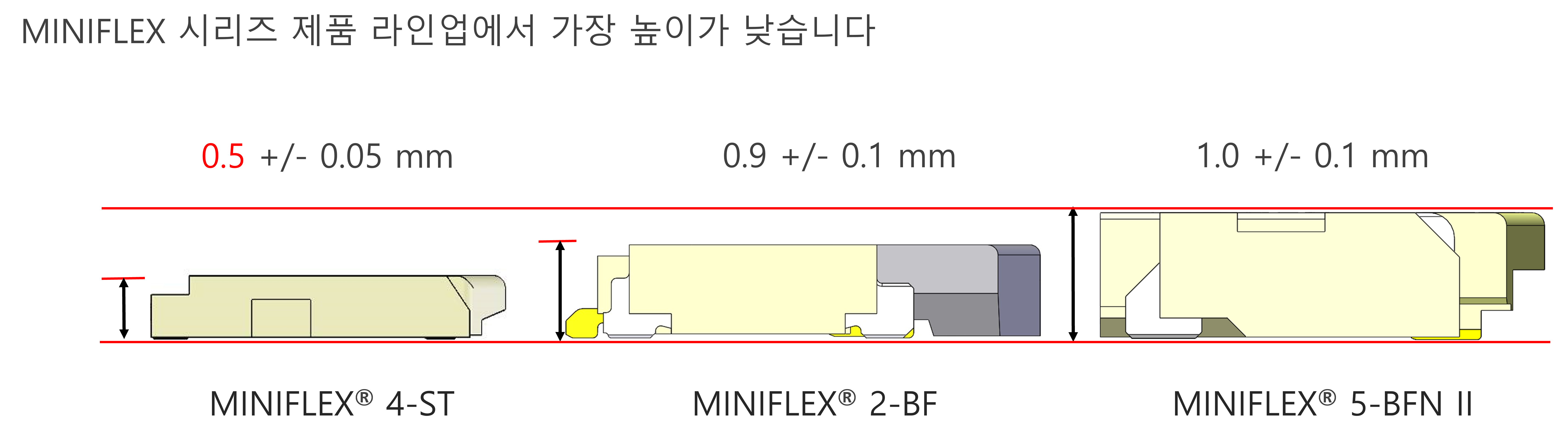

  • 초저배 높이 0.5 mm.

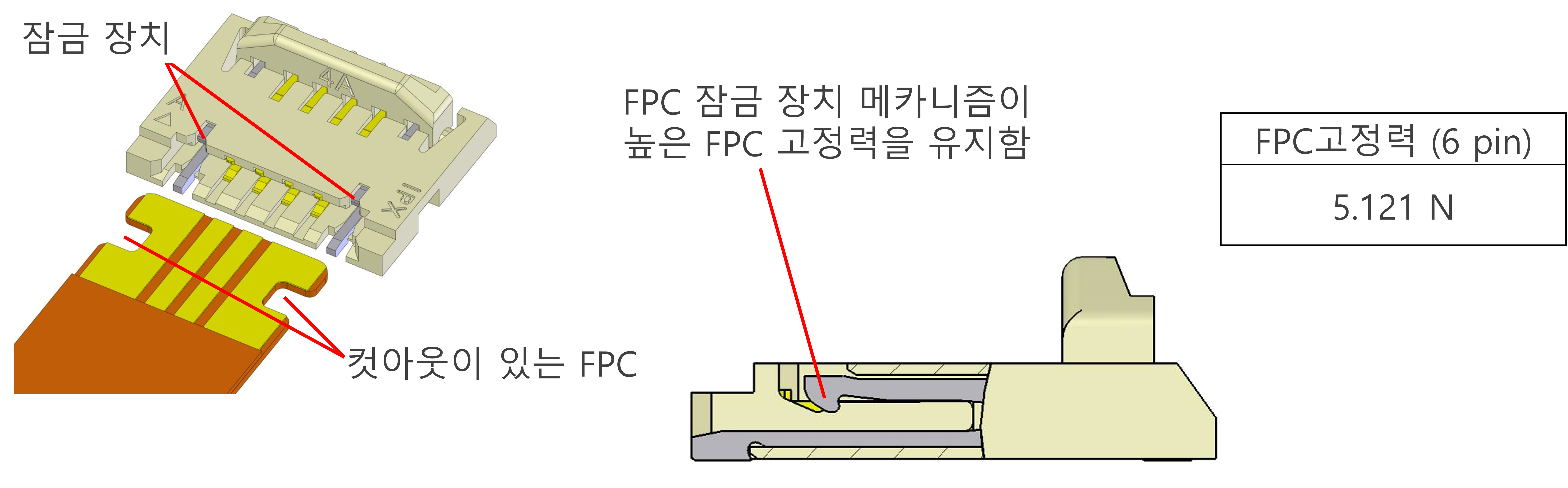

    기계식 Lock 기능에 의한 높은 FPC 유지력

    추가 기계적 잠금 기능을 채용한 높은 FPC 고정력

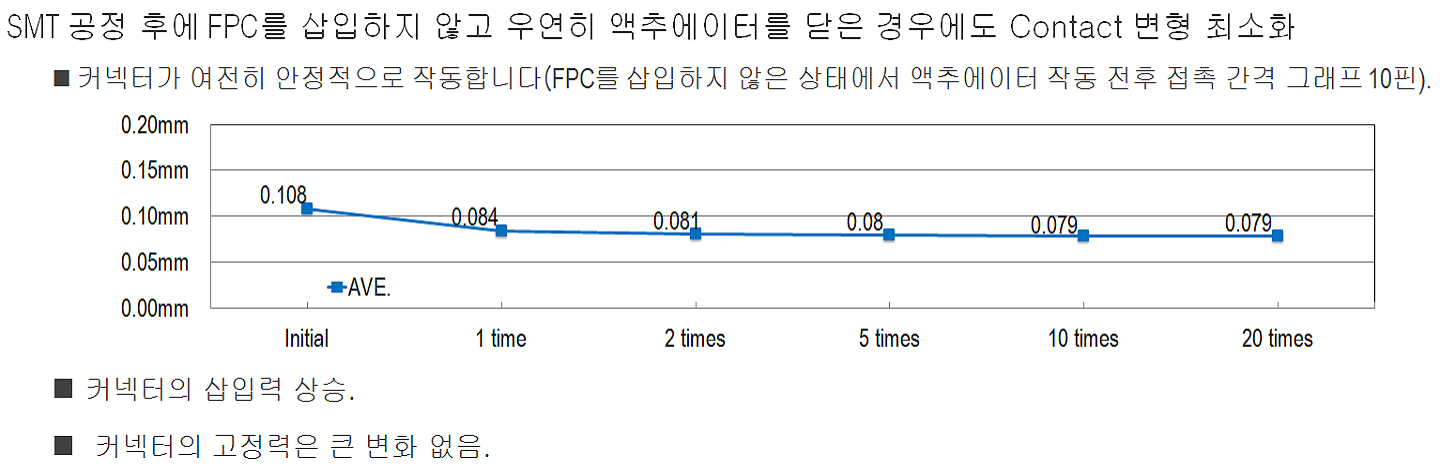

    FPC 미삽입 상태에서도 액추에이터 닫기 조작 가능(단자 변형 최소화)

    FPC 없이 액추에이터를 닫을 경우 유용

    Product Type
    Back Flip
    결합타입
    Horizontal
    Contact pitch
    0.40 mm
    Height
    0.55 Max (0.50 Nom.) ,
    Depth
    3.00 mm
    Width Formula
    1.90+(0.4*?P) mm
    Pin count
    4 6 8 10 12
    FPC/FFC Thickness
    0.12
    Current rating
    0.4A / Signal pin
    Full shielding (ZenShield®)
    No
    Mechanical lock
    Yes
    Shielded FPC / FFC
    No
    Other Features
    High-retention mechanical lock

    추천품번

    찾으시는 품번 사양이 리스트에 없는 경우 문의폼을 통해 연락 주십시오.



    MINIFLEX 4-ST RECOMMENDED PART NUMBERS

    Pin count Part Number
    4 20588-004E-01
    6 20588-006E-01
    8 20588-008E-01
    10 20588-010E-01
    12 20588-012E-01
    다른 형번
    이 리스트에는 샘플 준비가 안되는 형번과 판매종료된 형번이 포함되어 있을 수 있습니다.
    신규로 채용을 검토하시는 고객께서는 아무쪼록 상기의 추천 형번을 검토해 주시기 바랍니다.



    OTHER MINIFLEX 4-ST PART NUMBERS

    Pin count Part Number
    4 20751-004E-01
    6 20751-006E-01
    8 20751-008E-01
    10 20751-010E-01
    12 20751-012E-01
