IARPB® VERTICAL
진동성에 대한 우수한 수직 Type Board in Connector
Boss가 있는 Housing이 단자를 PCB Through Hole로 확실하게 유도하는 구조
높은 접속신뢰성을 확보
수평형, 수직형 풍부한 Variation으로 설계 자유도가 향상
Contact Pitch:
2.5 mm
Mating Type / Direction:
Through-Hole DIP, Vertical
Height:
8.4 mm max.
Cable Size (Discrete):
AWG 22 (*)* (Insulation Diameter 1.67 mm max.)
다운로드
Boss가 있는 Housing이 단자를 PCB Through Hole로 확실하게 유도하는 구조
|

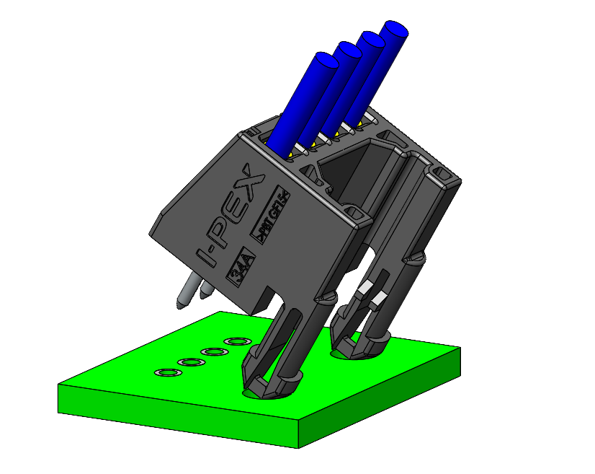

1. Boss로 Connector 위치를 정한다 |

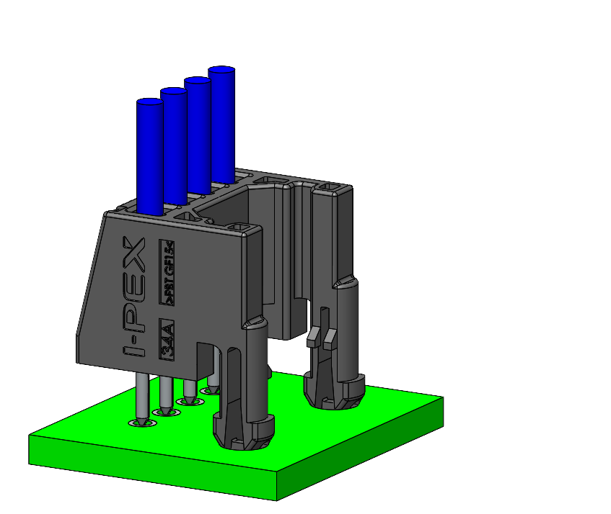

2. 단자를 PCB Through Hole로 유도 |

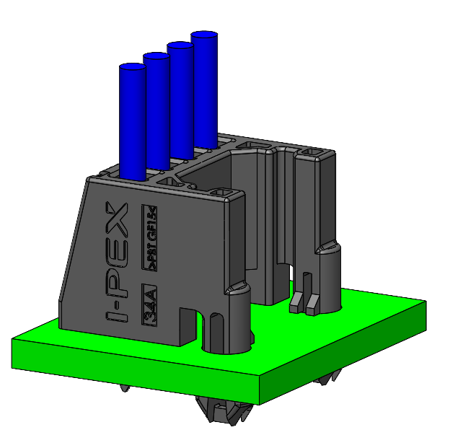

3. Connector를 PCB에 삽입 |
 |
 |
 |
높은 접속신뢰성을 확보
| Boss가 있어 Housing이 높은 내진동성을 확보 |
납땜부의 주변이 다 Sn 도금이 되는 구조이기 때문에 양호한 납 젖음성을 확보하여 접속신뢰성을 향상 시킨다 |
|
|
 |

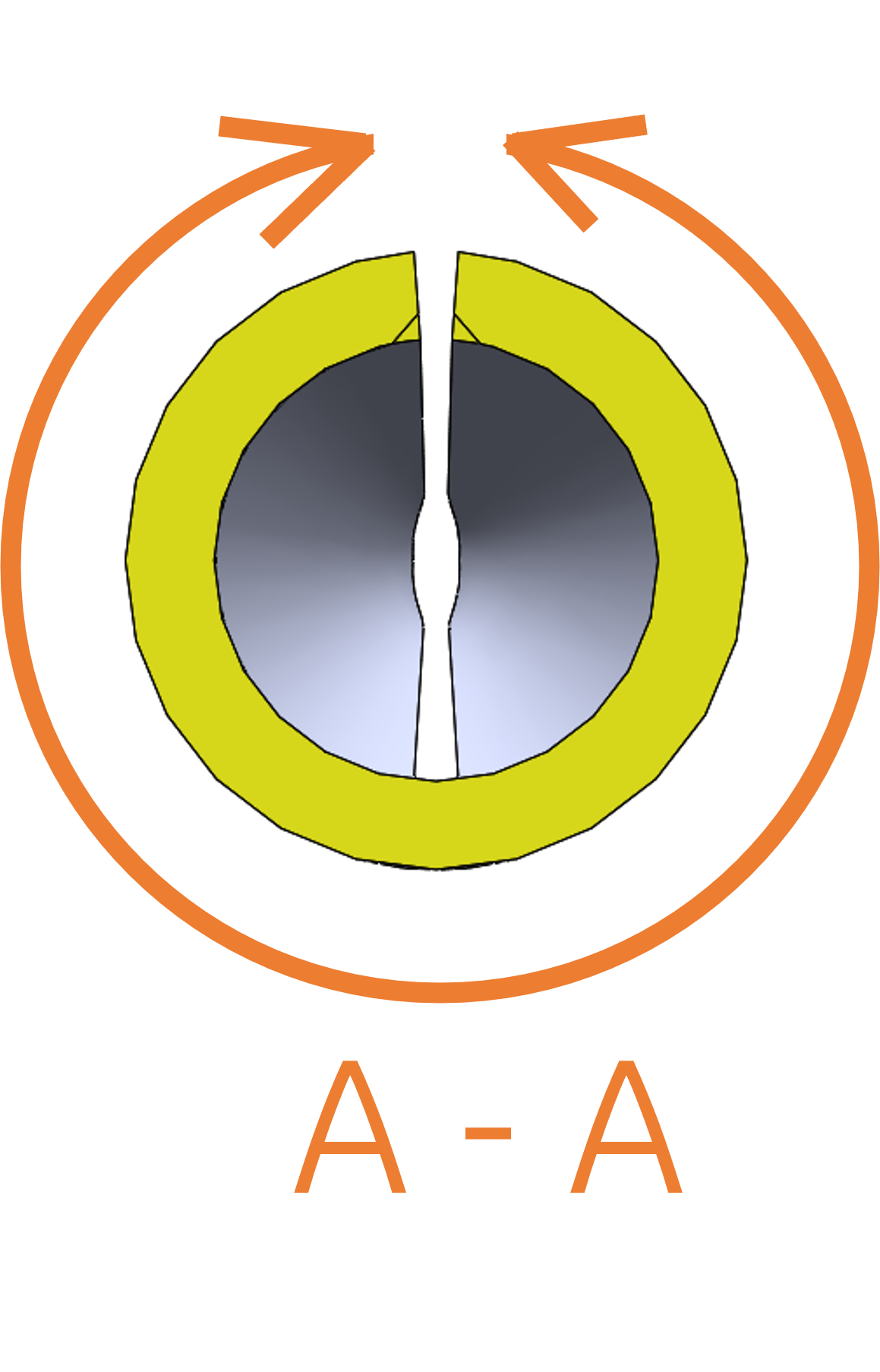

주변은 다 Sn 도금 |
 |
||
수평형, 수직형 풍부한 Variation으로 설계 자유도가 향상
| Contact Pitch | 2.5 mm
|
| Mating Type / Direction | Through-Hole DIP, Vertical
|
| Height | 8.4 mm max.
|
| Available Pin Count | Signal: 2, 3, 4, 5, 6, 7, 8, 9, 10 |
| Width | 1.5 + (2.5 x pin count) mm
|
| Contact Type | signal pins only
|
| Operating Temperature | |
| Cable Size (Discrete) | AWG 22 (*)* (Insulation Diameter 1.67 mm max.)
|
| Current Rating | |
| Other Features | Through Hole MountingHigh Heat ResistantHigh Vibration Resistant
|
IARPB (Vertical Type) RECOMMENDED PART NUMBERS
| Part Number Description | Part Number | Weight (mg) | Note |
| IARPB VERTICAL housing 2pin | V0145-91002-01 | 390 | |
| IARPB VERTICAL housing 3pin | V0145-91003-01 | 440 | |
| IARPB VERTICAL housing 4pin | V0145-91004-01 | 500 | |
| IARPB VERTICAL housing 5pin | V0145-91005-01 | 560 | |
| IARPB VERTICAL housing 6pin | V0145-91006-01 | 630 | |
| IARPB VERTICAL housing 7pin | V0145-91007-01 | 670 | |
| IARPB VERTICAL housing 8pin | V0145-91008-01 | 730 | |
| IARPB VERTICAL housing 9pin | V0145-91009-01 | 790 | |
| IARPB VERTICAL housing 10pin | V0145-91010-01 | 840 |
IARPB (Vertical Type) JUMPER WIRE FOR EVALUATION PART NUMBERS
| Part Number Description | Part Number | Weight (mg) | Note |
| IARPB jumper wire Horizontal terminal L=100mm | 91685-000B-01 | 501 | |
| IARPB jumper wire Horizontal terminal L=200mm | 91685-000B-02 | 945 | |
| IARPB jumper wire Horizontal terminal L=300mm | 91685-000B-03 | 1384 |
IARPB (Vertical Type) ACCESSORIES PART NUMBERS
| Part Number Description | Part Number | Weight (mg) | Note |
| IARPB VERTICAL releasing JIG for terminal | 91694-0001 | 34845 |
