EVAFLEX^®およびMINIFLEX^®は、FPC（フレキシブルプリント回路）およびFFC（フレキシブルフラットケーブル）に対応した、超小型・高密度・軽量コネクタです。 10 pinのEVAFLEX^® 5-VSコネクタは、PCB上でわずか45平方ミリメートルの面積しか占有せず、さらに0.5 mm(MINIFLEX 4Ⓡ-ST)から6.6 mmまでのコネクタ高さラインナップが用意されているため、高密度・軽量でスペース制約のあるポータブル機器において高い設計自由度を提供します。

超小型EVAFLEX^®およびMINIFLEX^®コネクタは、限られたスペースで多くの信号接続を可能にし、電子機器の小型化・軽量化・薄型化を実現します。また、ロック機構を搭載したコネクタは、高振動・衝撃環境での使用に適しており、設計において外付けのロック部品を不要とすることで、基板スペースとコストの削減に貢献します。

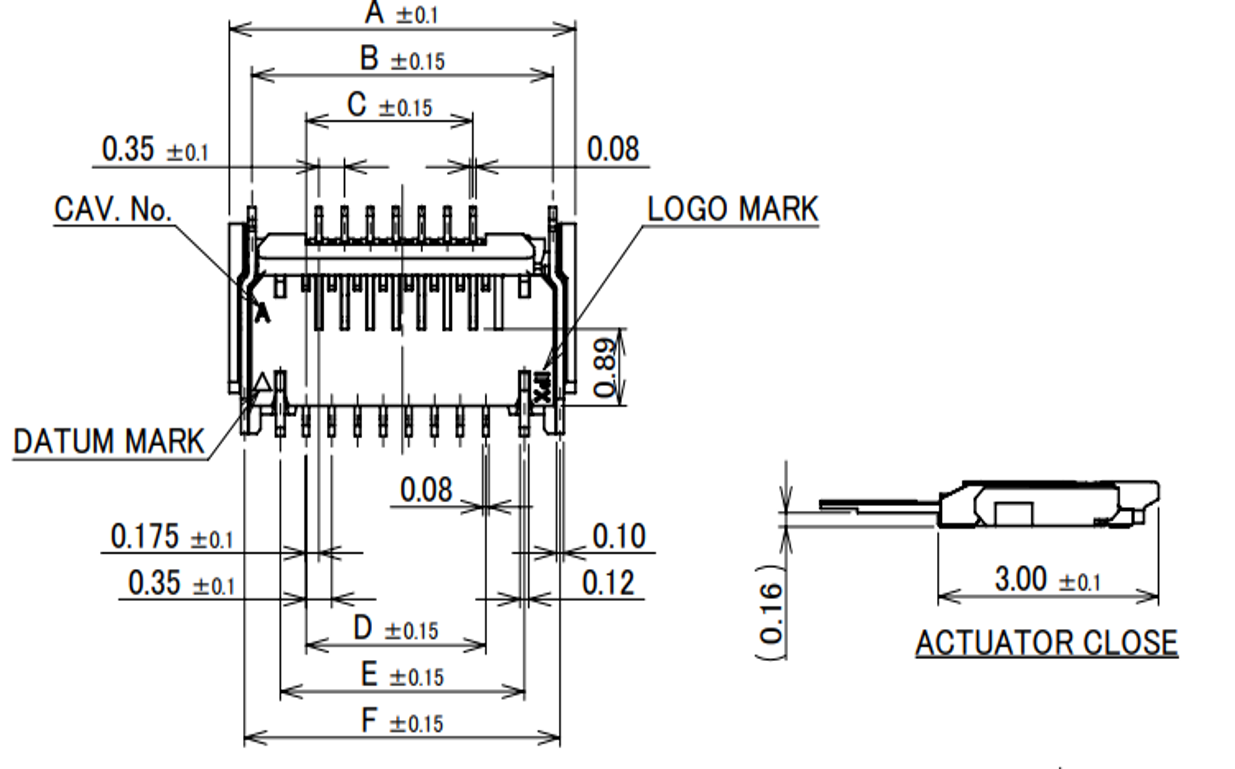

MINIFLEX^®シリーズにおいて最小サイズのコネクタであるMINIFLEX^Ⓡ 4-ST (4 pin) は、わずか3.5 × 3 × 0.5 mm、コンタクトピッチは0.4 mmという非常に小型な寸法を実現しています。このコネクタが必要とするPCB面積は、わずか5.5平方ミリメートルです。さらに、MINIFLEX® 175シリーズコネクタは、千鳥配置のピン配列とロック機構を備え、小型化と高密度化を同時に実現するユニークな製品です。図1に示す7ピンのMINIFLEX® 175コネクタは、わずか3.14 × 3 mmのサイズで、コンタクト高さは0.52 mmという超低背設計です。

EVAFLEX^®/MINIFLEX^®は、水平嵌合および垂直嵌合の両方に対応し、さまざまなサイズとコネクタ高さで提供されています。サイズ、対応するPCBフットプリント、およびコネクタ高さのバリエーションから、電気的および機械的性能を損なうことなく、最新の超小型、高密度、ポータブル電子機器に最適なコネクタをお選びいただけます。

EVAFLEX^®は、MINIFLEX^®よりも高速信号に対応しており、最大24 Gbps+の信号伝送が可能です。コンタクトピッチは0.5 mmで、ピン数は10 ピンから80 ピン（EVAFLEX^® 5-SE-VT）まで対応しており、コネクタ高さは1.9 mmから6.6 mmの範囲で選択していただけます。
これらのコネクタは、高速信号、電源、制御信号をFPCおよびFFC上で一体化することにより、ポータブル電子機器内の複雑な内部配線の課題を解決します。従来の個別ハーネス構成と比較して、より高いハーネスの柔軟性、軽量化、配線の容易さ、故障ポイントの削減、そして組立時間の短縮を実現します。

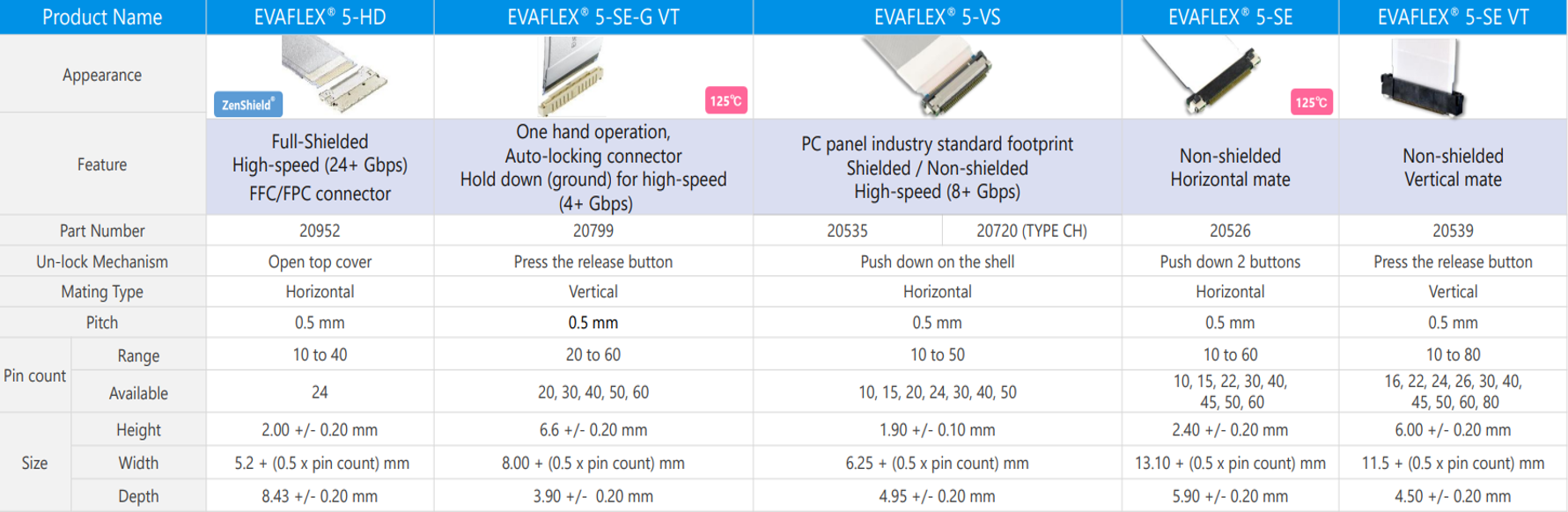

さらに、これらのコネクタの高密度かつ小型デザインにより、自動車の曲面ディスプレイや超薄型ノートPCなどの革新的なシステム設計が可能になります。表1には、参考としてEVAFLEX^®コネクタのピン数、ピンピッチ、高さ、幅、奥行きなどのラインナップを表示しています。

EVAFLEX®のようなFPC/FFCコネクタや、MINIFLEX®のような超薄型FPCコネクタは、狭いスペースや曲げ部を通して信号を配線することを可能にし、ウェアラブル機器の設計において有用です。また、信号と電源を可能な限り単一のコネクタに集約する設計も重要な戦略の一つです。コネクタの点数を削減することで、基板実装面積のさらなる省スペース化を実現できます。

MINIFLEX^®コネクタは、業界でもトップクラスの低背・小型化を実現したFFC/FPCコネクタです。高密度実装と高い信頼性を両立するため、材料選定から金型設計、コンタクト形状、プレス加工技術に至るまで、あらゆる製造工程において高度なノウハウが活かされています。

MINIFLEX^® 175-STのようなファインピッチ・小型コネクタは、カメラモジュールとメイン基板をフレキシブルプリント回路（FPC）で接続するのに最適です。特に、小型ウェアラブル機器やヒンジ構造を持つ機器において、FPCの繰り返しの屈曲や折り曲げに対応しながら、高い信頼性を実現します。

表2には、参考として代表的なMINIFLEX^®コネクタの芯数、ピンピッチ、高さ、幅、奥行きなどのラインナップを表示しています。すべての製品の詳細な一覧については、表をクリックして製品マトリックスをご確認ください。

MINIFLEX^®シリーズは、最小4極から最大120極までの豊富なラインアップを展開しています。また、同一のレセプタクルでFPC接続とディスクリートワイヤ接続の両方に対応できるDW-5タイプのコネクタもご用意しています。さらに、堅牢度に優れたホールドダウン機構付きや、フロントフリップタイプ、バックフリップタイプなど、多様なアプリケーションニーズに対応する製品を取り揃えています。これらのコネクタは、品質や性能を損なうことなく、さまざまなアプリケーションにおいて厳しい要求にも対応します。
