高耐久ソリューション
MINIDOCK™シリーズ
頻繁な着脱用途向けに、MINIDOCK™シリーズは、高サイクル嵌合に対応した優れた耐久性と信頼性の高い接続性能を提供します。
MINIDOCK™シリーズの主な特徴は以下の通りです。
- ダイカストシェルと大きなガイドピン
- 最大5,000回の嵌合サイクルを保証
- 垂直篏合と水平嵌合、芯数は80から200、信号、電源、グランドの3段階の配列をオプション提供
プラグ（上段）とレセプタクル（下段）の嵌合組み合わせ
|
嵌合タイプ・方向 |
スリムタイプ |
スタンダードタイプ |
|||
|
水平嵌合 |
水平嵌合 |
||||
|
コンタクトタイプ |
2 シーケンス |
オールロングピン |
オールロングピン |
||
|
プラグ型番 |
30029 |
30046 |
30001 |
30094 |
|
|
芯数 |
80 |
160 |
100 |
200 |
|
|
寸法 (WxD) |
36.0 × 14.505 mm |
62.0 × 9.9 mm |
51.65 × 16.9 mm |
83.4 × 9.9 mm |
|
|
プラグ |
 |
 |
 |
 |
|
|
レセプタクル |
 |
 |
 |
 |
 |
|
嵌合タイプ・方向 |
水平嵌合 |
垂直嵌合 |
水平嵌合 |
垂直嵌合 |
|
|
レセプタクル型番 |
30030 |
30047 |
30056 |
30002 |
30007 |
|
芯数 |
80 |
160 |
160 |
100 |
200 |
|
寸法 (WxD) |
36.0 × 14.505 mm |
62.0 × 9.7 mm |
62.0 × 16.03 mm |
51.65 × 20.3 mm |
83.4 × 15.16 mm |
I-PEX® MINIDOCK™ 選ばれている理由
1. ダイカストシェルと大きなガイドピン
堅牢なダイカストシェル構造によるコネクタの保護を可能にしております。またガイドピンによる確実な嵌合挿抜を実現しております。
2. 最大5,000回の嵌合サイクルを保証
(1ピンあたり)
低挿入力コンタクトにより5,000回の挿抜を保証しております。

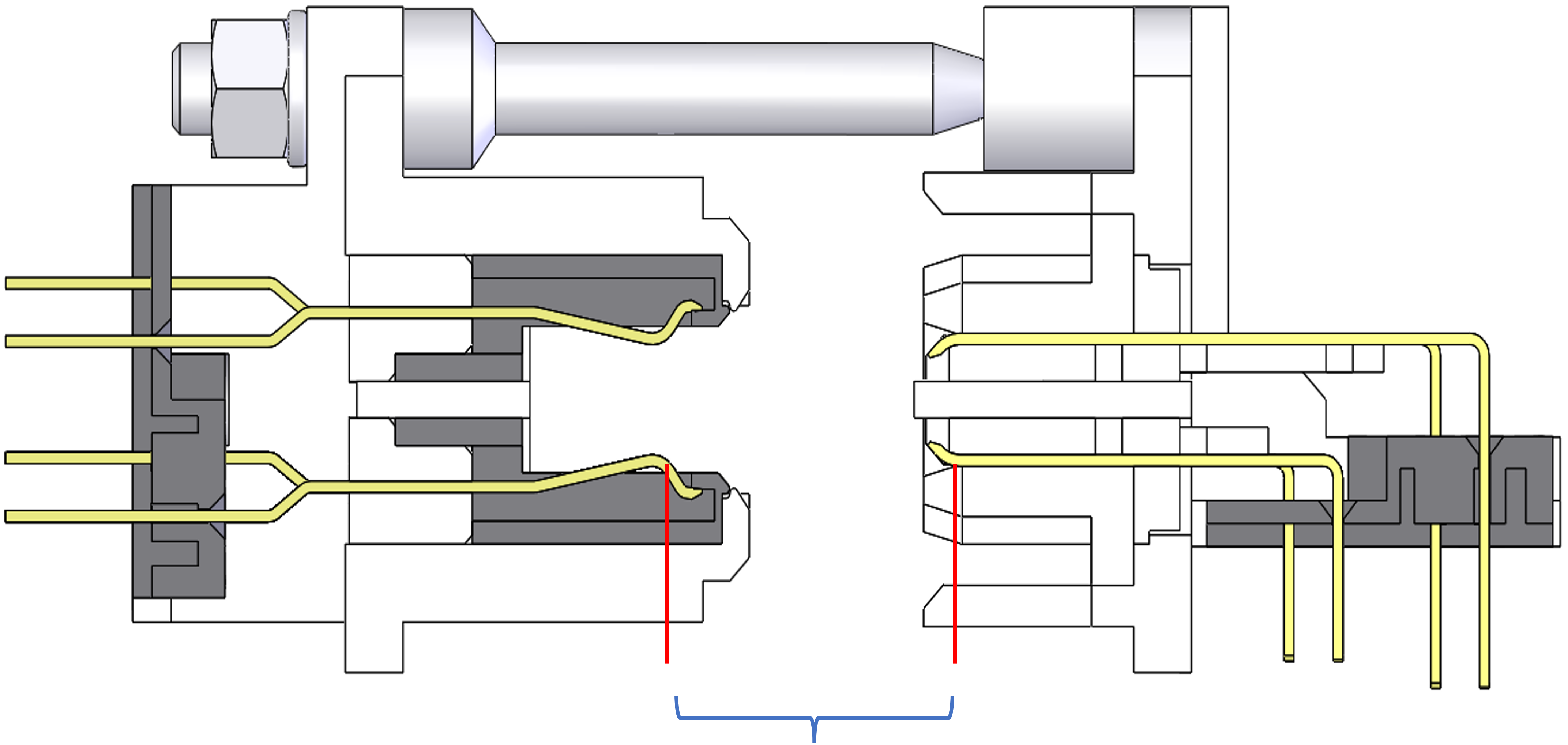

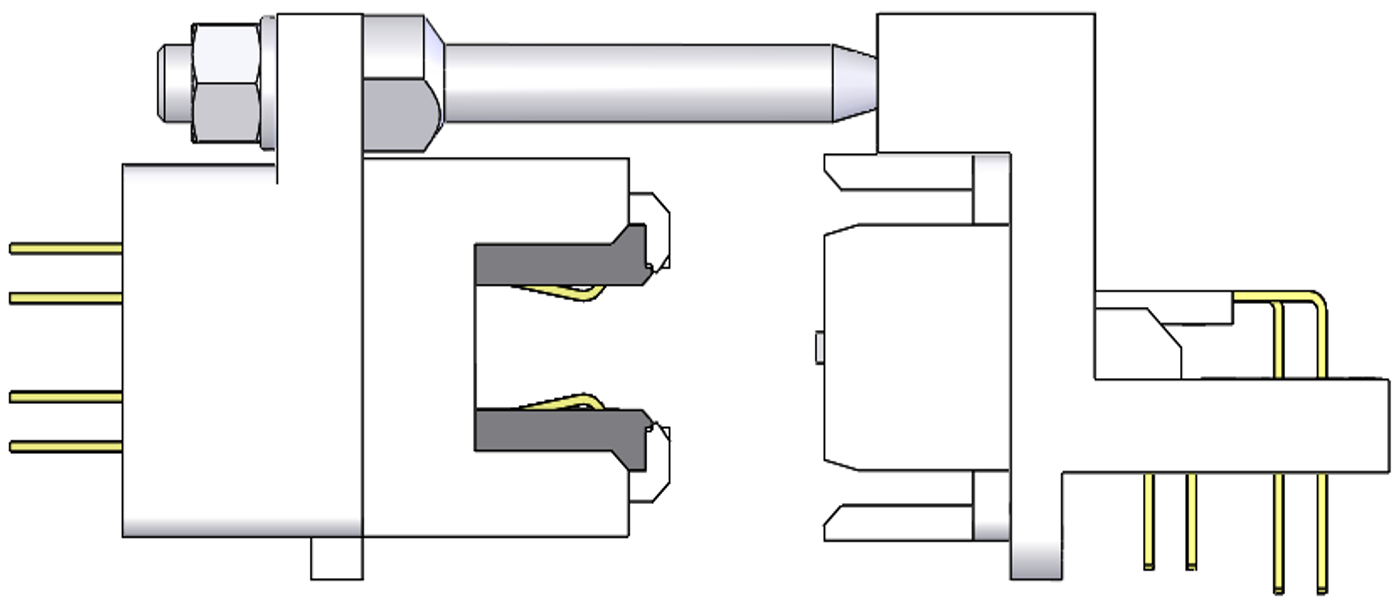

3. ガイドピンによる確実な嵌合を実現
MINIDOCK™ 設計
例：30046-160T & 30056-160Tの嵌合
MINIDOCK™は、コンタクト接触前に位置合わせを開始する長尺ガイドピン設計を採用しており、確実な位置決めとスムーズな嵌合を実現します。これにより、嵌合信頼性が向上するとともに、位置ずれによる挿入時のコンタクト損傷リスクを低減します。
MINIDOCK™は、グランド、信号、電源ピンの接触順序を考慮したコンタクト設計をはじめ、多様な嵌合方式と豊富な極数バリエーションを取り揃えております。
