MINIFLEX® 3-BFN L-HD
Hold down设计, 加长钢琴盖, 低背(高度= 0.9 mm)，0.3 mm间距, 水平插拔, 后锁式
金属补强设计，加强树胶侧壁强度
独特的结构，防止端子变形

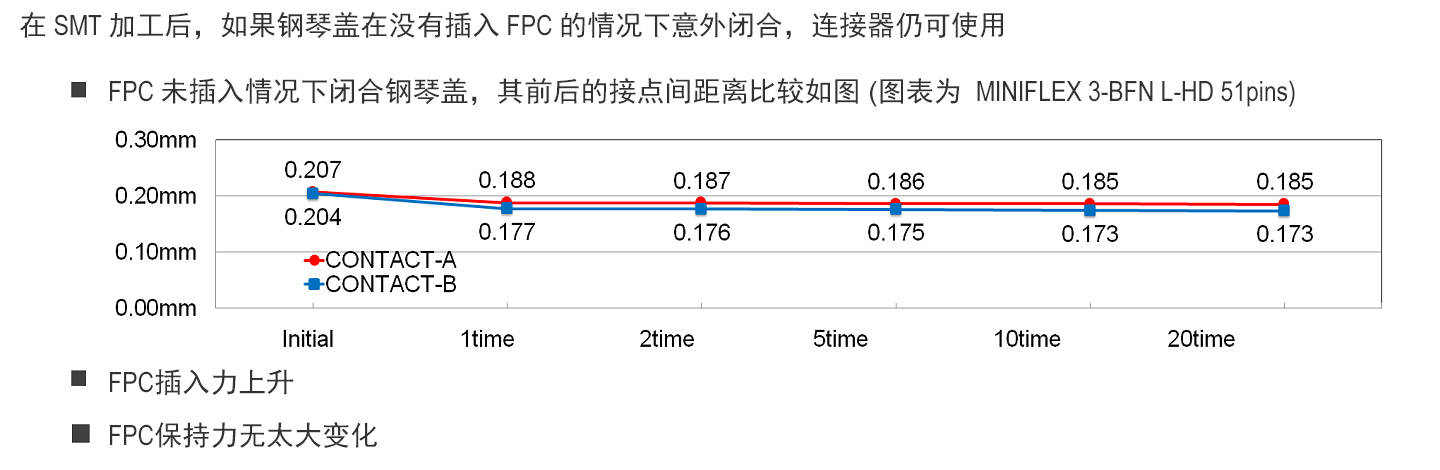

在没有插入 FPC 的情况下闭合钢琴盖，连接器仍可使用
Contact Pitch:
0.3 mm
Mating Type / Direction:
Horizontal
Height:
Nom. 0.9 +/- 0.1 mm
FPC / FFC Thickness:
0.2 +/- 0.03 mm
下载
-
Specs & Test Reports
-
PCB/FPC Data
-
Symbols(脚位图)和Footprints(封装图)
-
-
*SI测试板数据位于二维图纸中
金属补强设计，加强树胶侧壁强度
独特的结构，防止端子变形
在没有插入 FPC 的情况下闭合钢琴盖，连接器仍可使用
| Product Type | 后锁式
|
| Contact Pitch | 0.3 mm
|
| Mating Type / Direction | Horizontal
|
| Height | Nom. 0.9 +/- 0.1 mm
|
| Available Pin Count | Signal: 51 |
| Depth | Actuator Open: 2.55 mmActuator Close: 3.5 mm
|
| Width | 1.5 + (0.3 x pin count) mm
|
| FPC / FFC Thickness | 0.2 +/- 0.03 mm
|
| Current Rating | |
| Full EMI Shielding (ZenShield®) | No
|
| Mechanical lock | No
|
| Other Features | Hold Down结构
|
推荐料号
若列表中查询不到您要查找的料号，请使用调查表询问。
MINIFLEX 3-BFN L-HD RECOMMENDED Part Number
| Part Number Description | Part Number | Weight (mg) | Note |
| MINIFLEX 3-BFN L-HD 51pin | 20982-051E-01 | 89.53 |
其他料号
请注意:此列表可能包含了暂时还没有可用样品的产品和不再销售的型号。
如您有新的询价，请参考上述推荐的料号。
MINIFLEX 3-BFN L-HD OTHER Part Number
| Part Number Description | Part Number | Weight (mg) | Note |
| MINIFLEX 3-BFN L-HD 51pin | 20718-051E-01 | 103.76 |
MINIFLEX 3-BFN L-HD Plan to EOL PART NUMBERS
| Part Number Description | EOL P/N | EOL feature | Alternative P/N | Alternative feature |
| MINIFLEX 3-BFN L-HD 51pin | 20718-051E-01 | Housing material | 20982-051E-01 | Housing material: To improve blister |
| MINIFLEX 3-BFN L-HD TYPE 61pin | 20718-061E-01 | Housing material | 20982-061E-01 | Housing material: To improve blister |
