  4. MINIFLEX® 3-BFN

MINIFLEX® 3-BFN

MINIFLEX 3-PFN Product Image
低背(高度= 0.9 mm)，0.3 mm间距, 水平插拔, 后锁式

    小巧的设计，宽度和深度规格均为业内极限，有效减少 PCB 安装面积

    弧形钢琴盖的设计可防止不完全锁定的情况，并提高锁定状态下的可视性

    在没有插入 FPC 的情况下闭合钢琴盖，连接器仍可使用

Contact Pitch:
0.3 mm
Mating Type / Direction:
Horizontal
Height:
Nom. 0.9 +/- 0.1 mm
FPC / FFC Thickness:
0.2 +/- 0.03 mm
Current Rating:
Signal: 0.3 A/pin

下载

*SI测试板数据位于二维图纸中

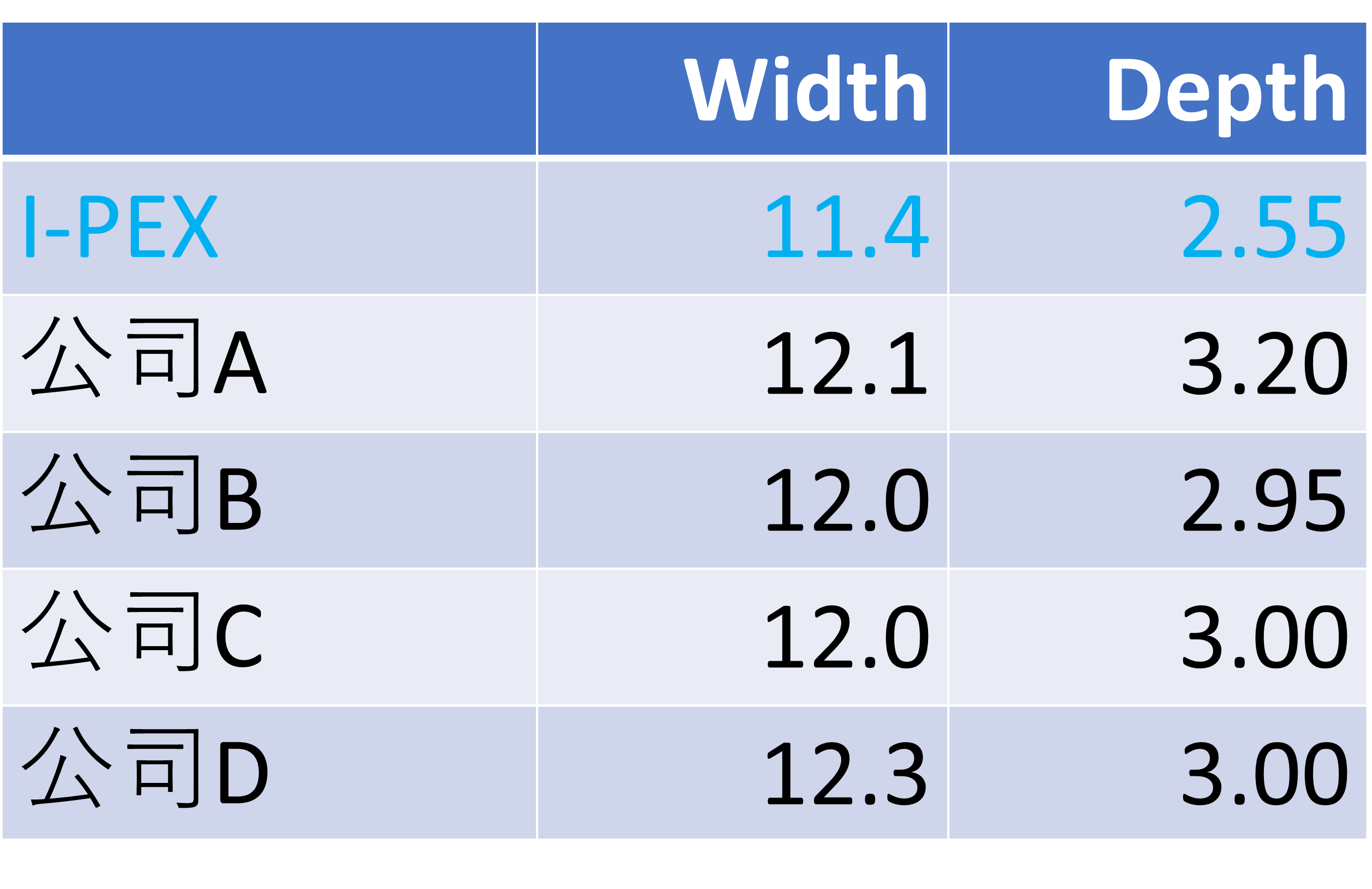

小巧的设计，宽度和深度规格均为业内极限，有效减少 PCB 安装面积

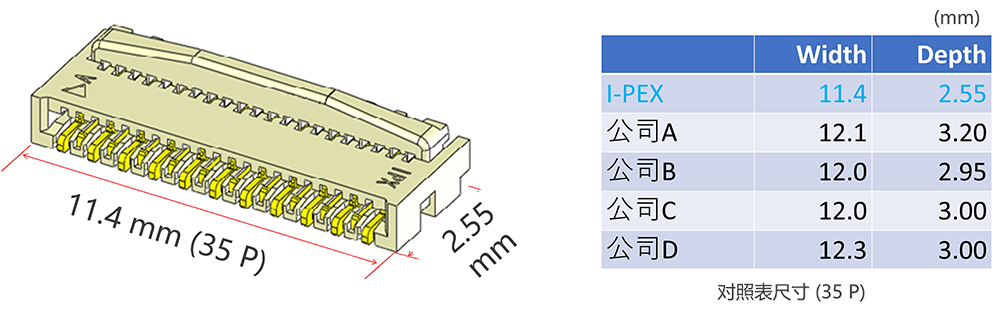

小巧的设计，宽度和深度规格均为业内极限，有效减少 PCB 安装面积
提供从 13 到 61P 不等的多种pin数，有助于提高设计的灵活性



弧形钢琴盖的设计可防止不完全锁定的情况，并提高锁定状态下的可视性

弧形钢琴盖的设计可防止不完全锁定的情况，并提高锁定状态下的可视性
弧形的钢琴盖设计便于从顶部目视确认锁定的状态
弧形的钢琴盖设计便于从顶部目视确认锁定的状态



在没有插入 FPC 的情况下闭合钢琴盖，连接器仍可使用

在 SMT 加工后，如果钢琴盖在没有插入 FPC 的情况下意外闭合，连接器仍可使用

■ FPC未插入情况下闭合钢琴盖，其前后的接点间距比较如图(图表为 MINIFLEX® 3-BFN 35 pins)

MINIFLEX_3-BFN_FAB3

■ FPC插入力上升
■ FPC保持力无太大变化




Product Type
后锁式
Contact Pitch
0.3 mm
Mating Type / Direction
Horizontal
Height
Nom. 0.9 +/- 0.1 mm
Available Pin Count Short Actuator: 13, 15, 17, 19, 21, 23, 25, 27, 29, 31, 33, 35, 37, 39, 41
Long Actuator: 33, 35, 37, 39, 41, 45, 49, 51, 55, 57, 61, 65
Depth
Short Actuator Open: 2.55 mmShort Actuator Close: 3.0 mmLong Actuator Open: 2.55 mmLong Actuator Close: 3.5 mm
Width
0.9 + (0.3 x pin count) mm
FPC / FFC Thickness
0.2 +/- 0.03 mm
Current Rating
Signal: 0.3 A/pin
Full EMI Shielding (ZenShield®)
No
Mechanical lock
No

推荐料号

若列表中查询不到您要查找的料号，请使用调查表询问。

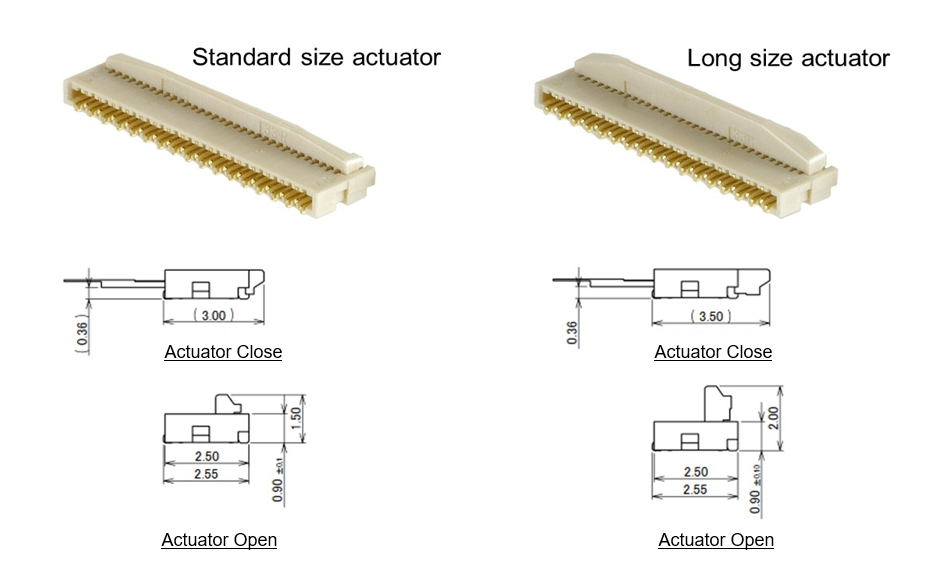

MFX3-BFN_Standard-vs-Long-actuator



MINIFLEX 3-BFN RECOMMENDED PART NUMBERS

Part Number Description Part Number Weight (mg) Note
MINIFLEX 3-BFN standard 13pin 20527-013E-01 20 　
MINIFLEX 3-BFN standard 15pin 20527-015E-01 23.3 　
MINIFLEX 3-BFN standard 17pin 20527-017E-01 26.6 　
MINIFLEX 3-BFN standard 19pin 20527-019E-01 29.9 　
MINIFLEX 3-BFN standard 21pin 20527-021E-01 33.2 　
MINIFLEX 3-BFN standard 23pin 20527-023E-01 35.8 　
MINIFLEX 3-BFN standard 25pin 20527-025E-01 38.3 　
MINIFLEX 3-BFN standard 27pin 20527-027E-01 40.8 　
MINIFLEX 3-BFN standard 29pin 20527-029E-01 43.5 　
MINIFLEX 3-BFN standard 31pin 20527-031E-01 46.7 　
MINIFLEX 3-BFN standard 33pin 20527-033E-01 49.7 　
MINIFLEX 3-BFN standard 35pin 20527-035E-01 52.9 　
MINIFLEX 3-BFN standard 37pin 20527-037E-01 56.2 　
MINIFLEX 3-BFN standard 39pin 20527-039E-01 59.5 　
MINIFLEX 3-BFN standard 41pin 20527-041E-01 62.8 　
MINIFLEX 3-BFN long 33pin 20538-033E-01 55.3 　
MINIFLEX 3-BFN long 35pin 20538-035E-01 58.7 　
MINIFLEX 3-BFN long 39pin 20538-039E-01 64.5 　
MINIFLEX 3-BFN long 41pin 20538-041E-01 65.9 　
MINIFLEX 3-BFN long 45pin 20538-045E-01 73.2 　
MINIFLEX 3-BFN long 49pin 20538-049E-01 80.3 　
MINIFLEX 3-BFN long 51pin 20538-051E-01 83.7 　
MINIFLEX 3-BFN long 55pin 20538-055E-01 88.5 　
MINIFLEX 3-BFN long 57pin 20538-057E-01 91.4 　
MINIFLEX 3-BFN long 61pin 20538-061E-01 100 　
MINIFLEX 3-BFN long 65pin 20538-065E-01 106.6 　
其他料号
请注意:此列表可能包含了暂时还没有可用样品的产品和不再销售的型号。
如您有新的询价，请参考上述推荐的料号。



MINIFLEX 3-BFN OTHER PART NUMBERS

Part Number Description Part Number Weight (mg)
MINIFLEX 3-BFN standard 13pin 20527-013E-02 20
MINIFLEX 3-BFN standard 15pin 20527-015E-02 23.3
MINIFLEX 3-BFN standard 17pin 20527-017E-02 26.6
MINIFLEX 3-BFN standard 19pin 20527-019E-02 29.9
MINIFLEX 3-BFN standard 21pin 20527-021E-02 33.2
MINIFLEX 3-BFN standard 23pin 20527-023E-02 35.8
MINIFLEX 3-BFN standard 25pin 20527-025E-02 38.3
MINIFLEX 3-BFN standard 27pin 20527-027E-02 40.8
MINIFLEX 3-BFN standard 29pin 20527-029E-02 43.5
MINIFLEX 3-BFN standard 31pin 20527-031E-02 46.7
MINIFLEX 3-BFN standard 33pin 20527-033E-02 49.7
MINIFLEX 3-BFN standard 35pin 20527-035E-02 52.9
MINIFLEX 3-BFN standard 37pin 20527-037E-02 56.2
MINIFLEX 3-BFN standard 39pin 20527-039E-02 59.5
MINIFLEX3-BFN long 41pin 20538-041E-02 65.9
MINIFLEX3-BFN long 45pin 20538-045E-02 73.2
MINIFLEX3-BFN long 57pin 20538-057E-02 91.4
MINIFLEX3-BFN long 61pin 20538-061E-02 100
MINIFLEX 3-BFN type S 21pin 20979-021E-01 34.8

MINIFLEX 3-BFN EOL PART NUMBERS

Part Number Description EOL P/N EOL feature Alternative P/N Alternative feature
MINIFLEX 3-BFN wide 31pin 20667-031E-01 Contact gap: 0.2 mm 20527-031E-01 Contact gap: 0.18 mm
MINIFLEX 3-BFN wide 33pin 20667-033E-01 Contact gap: 0.2 mm 20527-033E-01 Contact gap: 0.18 mm
MINIFLEX 3-BFN wide 35pin 20667-035E-01 Contact gap: 0.2 mm 20527-035E-01 Contact gap: 0.18 mm
MINIFLEX 3-BFN wide 37pin 20667-037E-01 Contact gap: 0.2 mm 20527-037E-01 Contact gap: 0.18 mm
MINIFLEX 3-BFN wide 39pin 20667-039E-01 Contact gap: 0.2 mm 20527-039E-01 Contact gap: 0.18 mm
