CABLINE®-CAP
64 Gbps/Lane PAM4, 0.4 mm pitch, 水平插拔款极细同轴线连接器
高速传输 64 Gbps/通道 PAM 4，采用Paddle Card技术
薄款（低背）设计 H=1.15 mm ，非常适合空间受限的应用
极细同轴电缆的LEAPWIRE®跳线解决方案

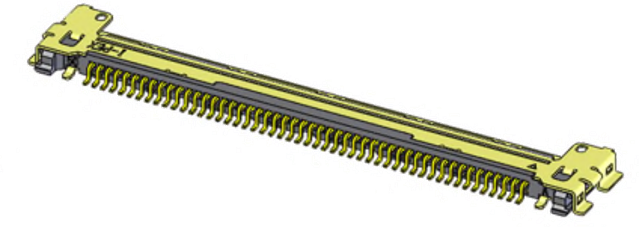

该电缆组件与 CABLINE®-CA 母座 (20525-050E-02) 相匹配。
Contact Pitch:
0.4 mm1.2 mm
Mating Type / Direction:
Horizontal
Mated Height:
Nom. 1.2 +/- 0.15 mm
Cable Size (Micro-Coaxial):
AWG 38
下载
-
Specs & Test Reports
-
PCB/FPC Data
-
Symbols(脚位图)和Footprints(封装图)
-
-
-
操作手册
*SI测试板数据位于二维图纸中

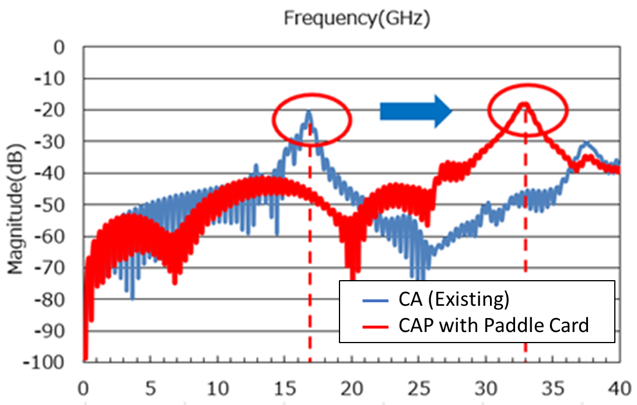

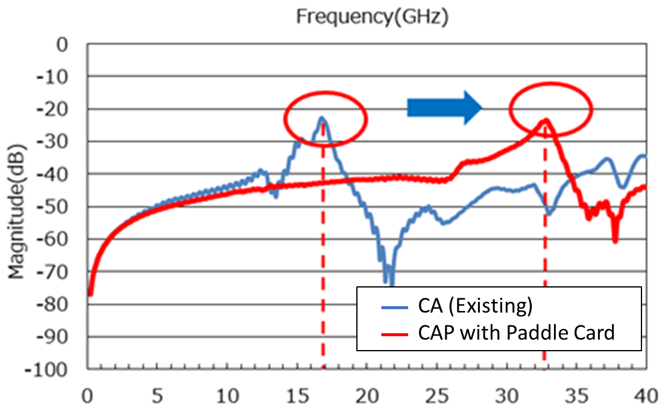

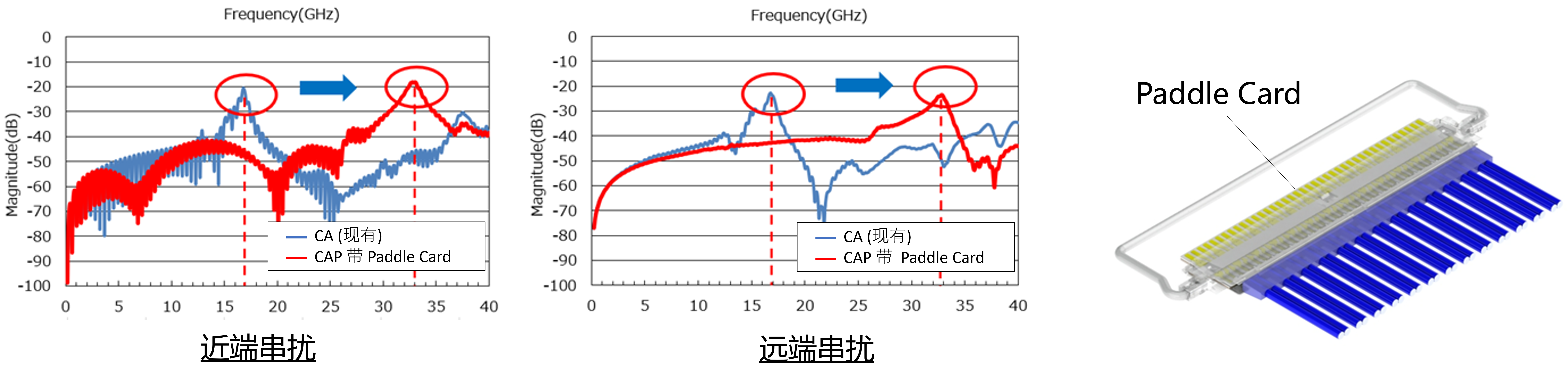

高速传输 64 Gbps/通道 PAM 4，采用Paddle Card技术
通过在电缆公头部分采用paddle card来提高信号质量。
这使得现有 CABLINE 系列的传输速度更快。
Paddle card技术信息页面: https://www.i-pex.com/zh-cn/library/white-papers/paddle-card-technology

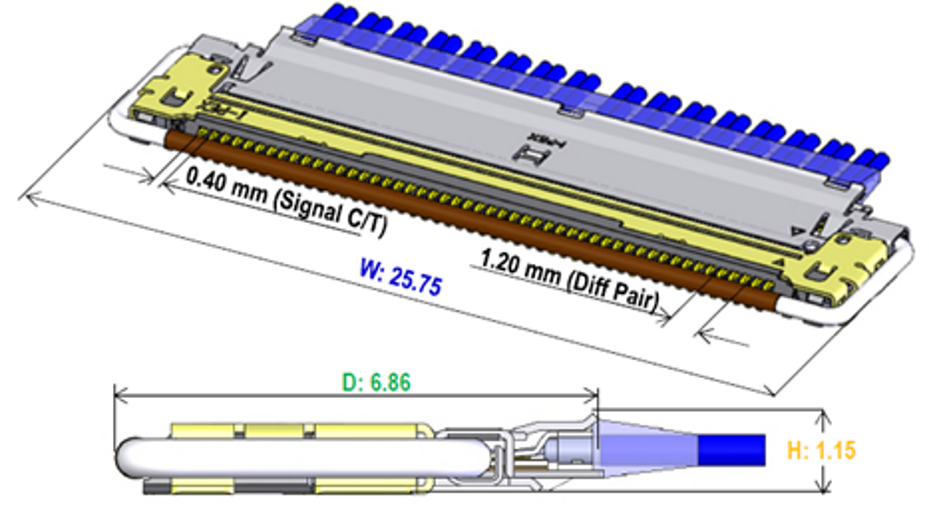

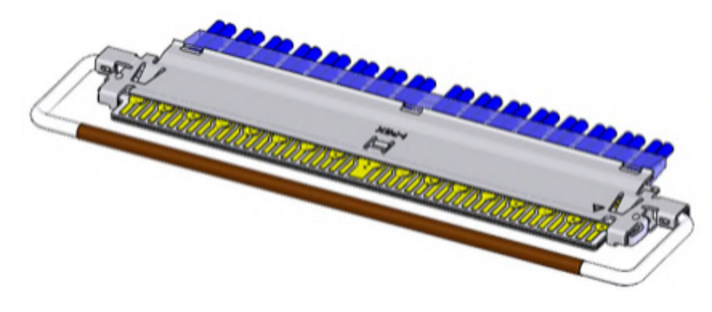

薄款（低背）设计 H=1.15 mm ，非常适合空间受限的应用
极细同轴电缆的LEAPWIRE®跳线解决方案
电缆跳线线束在传输方面比PCB更具优势。
低损耗 PCB（Dk3.7） 与 CABLINE-CAP® 线束（极细同轴电缆）的传输距离比较
极细同轴电缆在 16 GHz 频段的传输距离约为低损耗 PCB（Dk3.7） 传输的 2.3 倍。
| Transmission Speed (Reference Only) | 64 Gbps/lane PAM4 |
| Contact Pitch | 0.4 mm1.2 mm
|
| Mating Type / Direction | Horizontal
|
| Mated Height | Nom. 1.2 +/- 0.15 mm
|
| Available Pin Count | Signal: 50 (16 differential pair max.) |
| Depth | 6.86 mm
|
| Width | 5.75 + (0.4 x pin count ) mm mm
|
| Operating Temperature | |
| Cable Size (Micro-Coaxial) | AWG 38
|
| Current Rating | |
| Full EMI Shielding (ZenShield®) | No
|
| Mechanical lock | Yes
|
推荐料号
若列表中查询不到您要查找的料号，请使用调查表询问。
CABLINE-CAP RECOMMENDED PART NUMBERS
| Part Number Description | Part Number | Weight (mg) |
| CABLINE-CAP harness 50p micro-coaxial 38AWG L=250mm 1-N | 81863-100B-01 | 5310 |
| CABLINE-CAP harness 50p micro-coaxial 38AWG L=500mm 1-N | 81863-100B-02 | 9790 |
| CABLINE-CA receptacle 50p | 20525-050E-02 | 174.935 |
SI Test Board with 2.92mm Adapter
|
Part Number Description |
Part Number |
Weight (mg) |
Image |
|
SI Test Board for CABLINE-CAP 50pin |
91566-050B-001 |
286052 |
Main Board
Thru Board |
