AP-10

AP-series
大功率电源端子，有助于电力电子设备的小型化，高度差可定制。

    强电流(30A)和耐高温，板对板电源端子

    通过连接器的小型化实现PCB 上的节省空间的设计

    灵活且适用于 DIP 和 SMT 的板对板间距设计

Mating Type / Direction:
Vertical
Height:
Receptacle: Nom. 11.7 +/- 0.2 mmPlug (3531-0001-00T): Nom. 7.5 +/- 0.1 mmPlug (3539-0001-45T): Nom. 14.5 +/- 0.1 mm
Operating Temperature:
-40 to 105℃ (233 to 378 K)
Current Rating:
Power: 30 A DC

下载

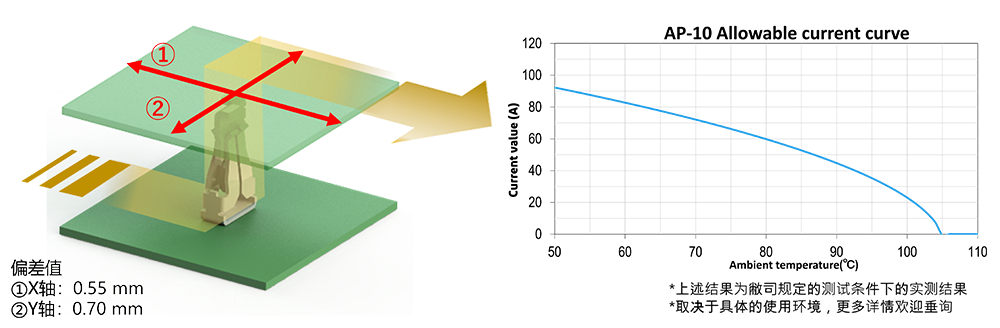

强电流(30A)和耐高温，板对板电源端子

偏差值 AP-10 Allowable current curve



通过连接器的小型化实现PCB 上的节省空间的设计

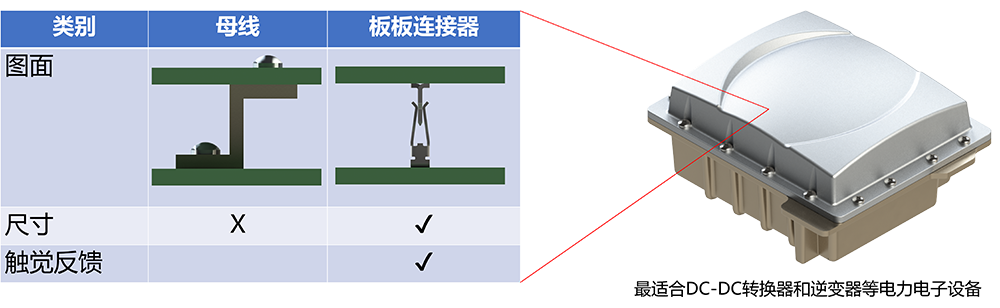

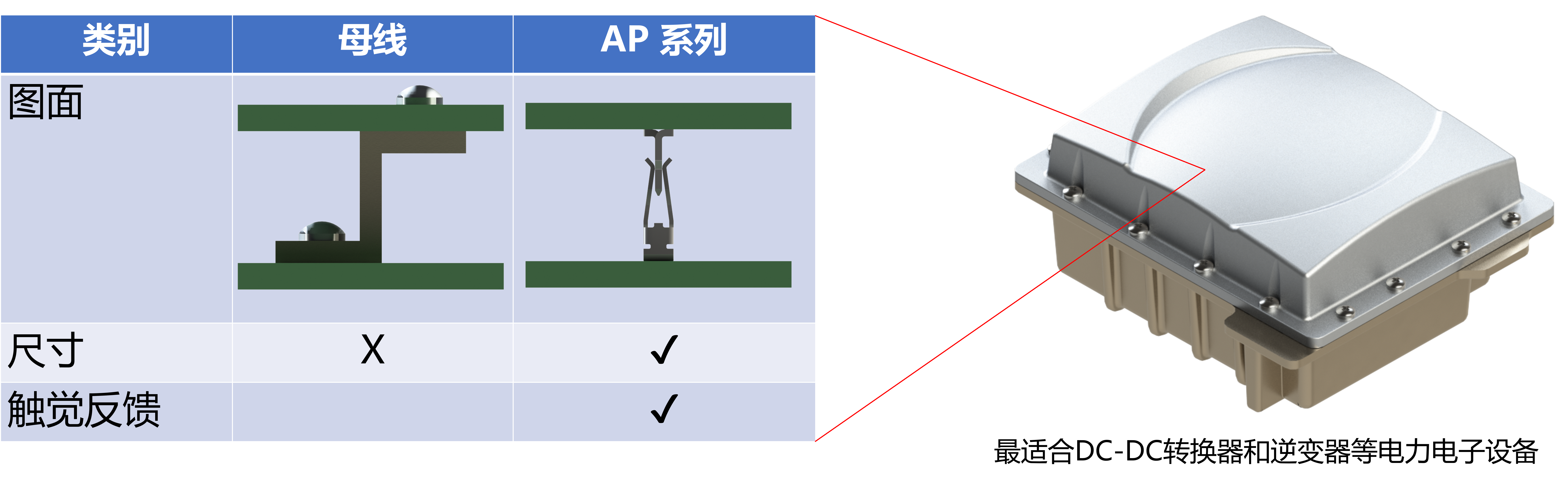

与传统连接方式的比较
与传统连接方式的比较

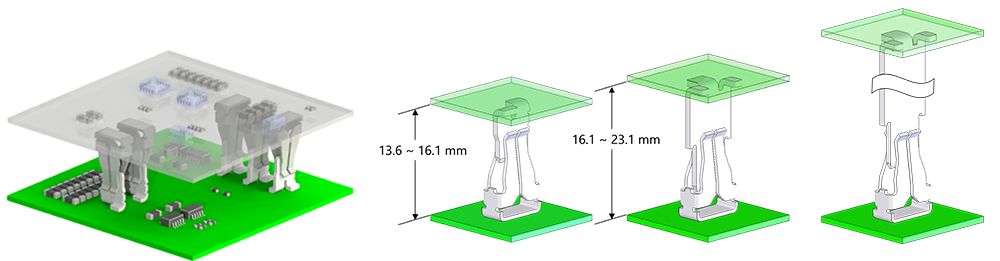

灵活且适用于 DIP 和 SMT 的板对板间距设计

Flexible board to board spacing
I-PEX提供多种高度的AP-10连接器
Board to Board height combinations
板对板高度组合




Operating Temperature -40 - 105℃
Mating Force 15N Max.
Contact Resistance 1.0 mΩ Max.
Mating Type / Direction
Vertical
Height
Receptacle: Nom. 11.7 +/- 0.2 mmPlug (3531-0001-00T): Nom. 7.5 +/- 0.1 mmPlug (3539-0001-45T): Nom. 14.5 +/- 0.1 mm
Depth
Receptacle: 3.4 mmPlug (3531-0001-00T): 6.0 mmPlug (3539-0001-45T): 7.6 mm
Width
Receptacle: 7.6 mmPlug (3531-0001-00T): 3.4 mmPlug (3539-0001-45T): 5.2 mm
Operating Temperature
-40 to 105℃ (233 to 378 K)
Current Rating
Power: 30 A DC
Mating Force
15 N max.
Full EMI Shielding (ZenShield®)
No
Mechanical lock
No

推荐料号

若列表中查询不到您要查找的料号，请使用调查表询问。



AP-10 RECOMMENDED PART NUMBER

Part Number Description Part Number Weight (mg) Note
AP-10 plug H=7.5mm 3531-0001-00T 294.4
AP-10 plug H=14.5mm 3539-0001-45T 695.3
其他料号

AP-10 OTHER PART NUMBERS

Part Number Description Part Number Weight (mg) Note
AP-10 receptacle H=11.70mm 3532-0012-00T - 　
AP-10 receptacle H=24.95mm 3927-0001-00T 1033.6 　
AP-10 receptacle with cap 21022-001E 654 　
AP-10 plug H=14.5mm 3539-0001-45E 295
