MHF결선 지그 사용에 따른 효율적인 하네스 제조
i-Fit®테크놀로지를 적용한 I-PEX MHF®는, 수 많은 안테나 제조사와 하네스 제조사에 지지를 받고 있습니다.I-PEX MHF®하네스 제조용 결선 지그는, 누계 1,000대 이상의 출하 실적이 있습니다. MHF 결선 지그를 사용함으로써 용이하고 효율적이며 안정적으로 생산할 수 있습니다.
MHF결선 지그 사용에 따른 하네스 제조공정
1. 케이블 절단 & 스트립
전용기로 정확하고 안정적인 삼단 스트립 케이블을 생산
 |
 |
 |
 |
|
 |

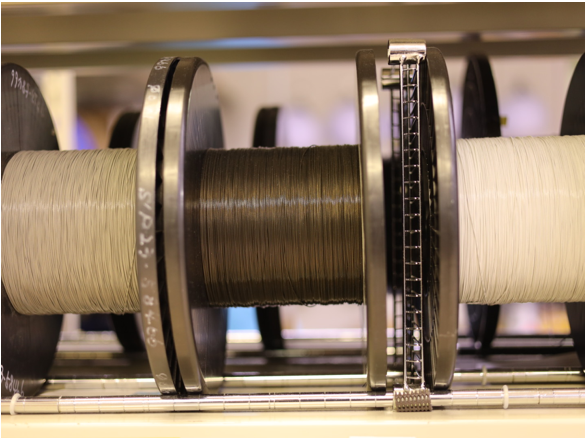

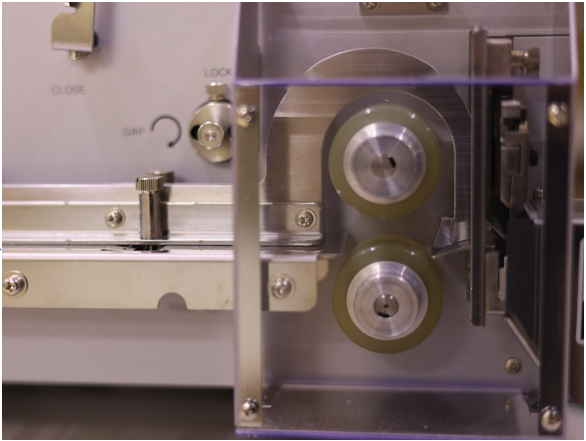

| 케이블 선택. | 절단기에 케이블 절단 길이를 설정 후, 케이블을 세팅. 자동으로 지정 길이의 케이블로 절단됩니다. |

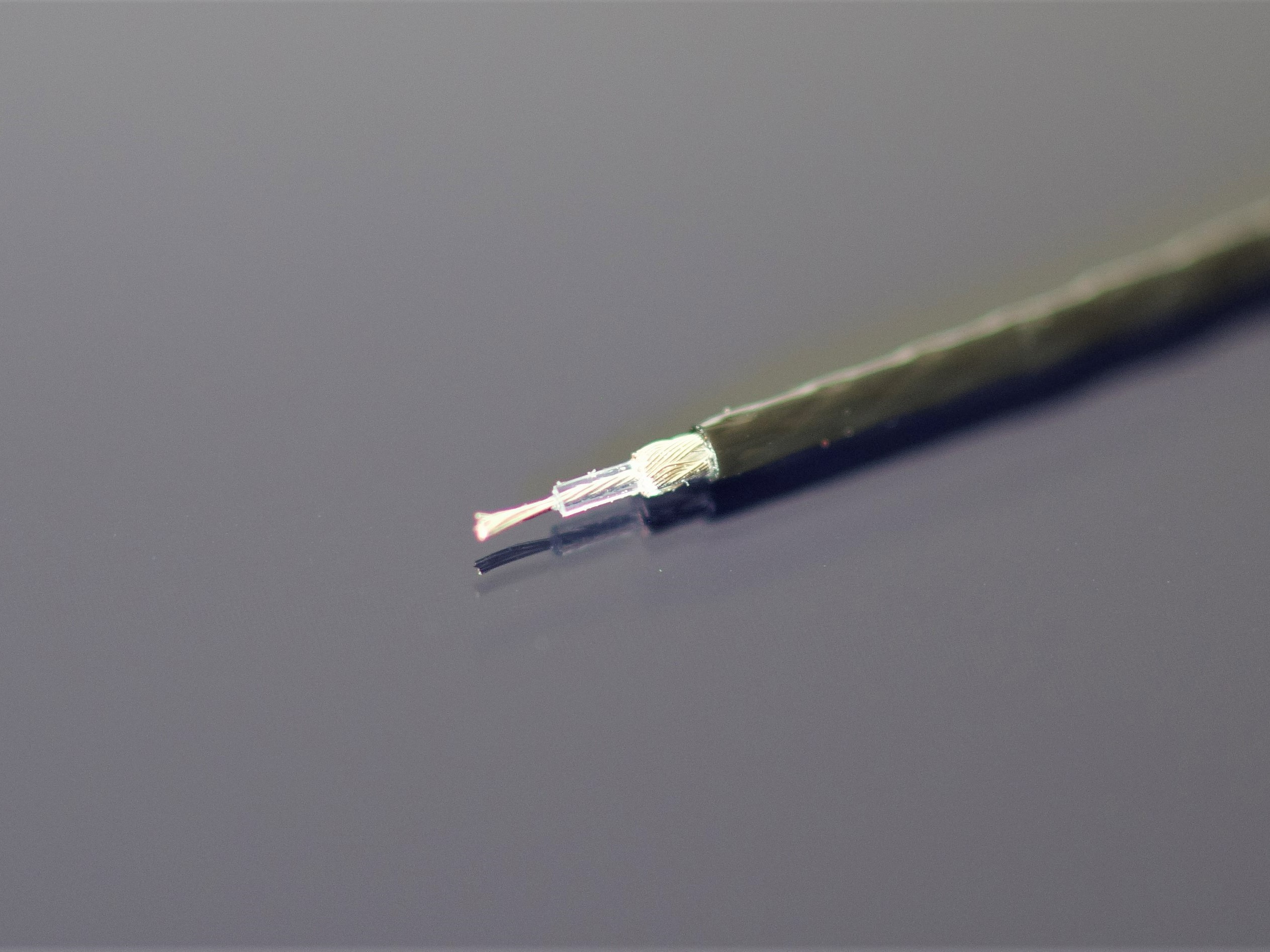

케이블 스트립기로 RF동축 케이블을 3단으로 벗겨내며. |
2. 하네스 제조
***MHF® 결선 지그는 이 공정에서 사용됩니다. ***

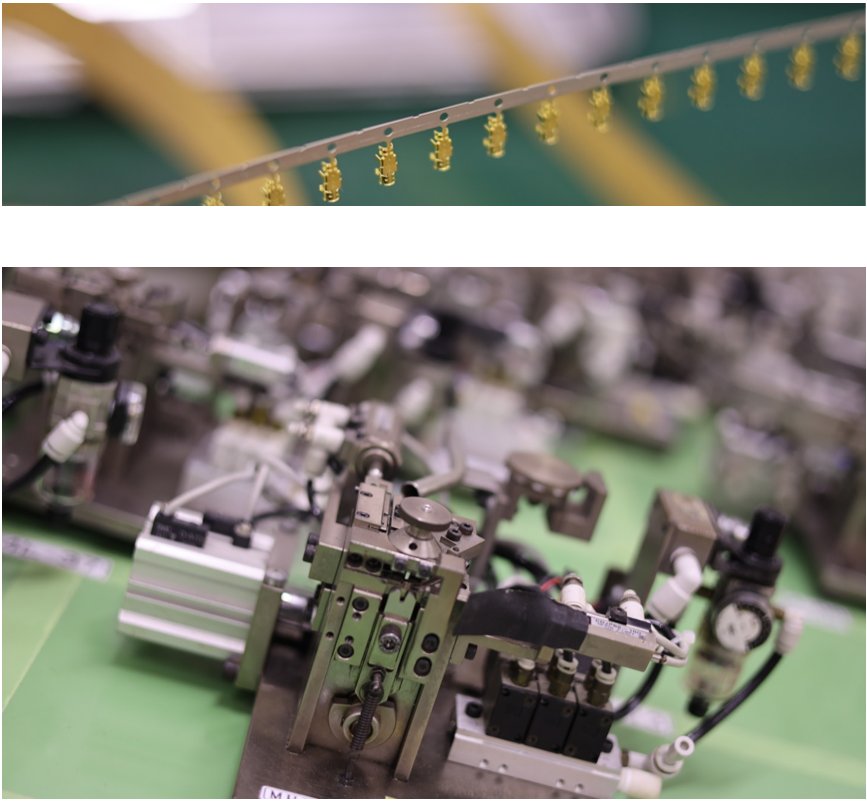

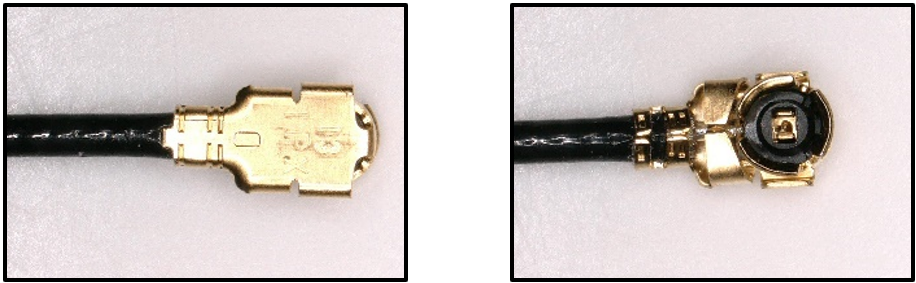

MHF®결선 지그에 의해, i-Fit®기술이 적용된 본래의 MHF®하네스를 고품질과 높은 생산성으로 제조.
3. 통전・ 내전압시험 & 외관검사
I-PEX제품규격에 맞춰 도통・내전압시험을 실시. 높은 품질을 확보.
|
 |
|
 |

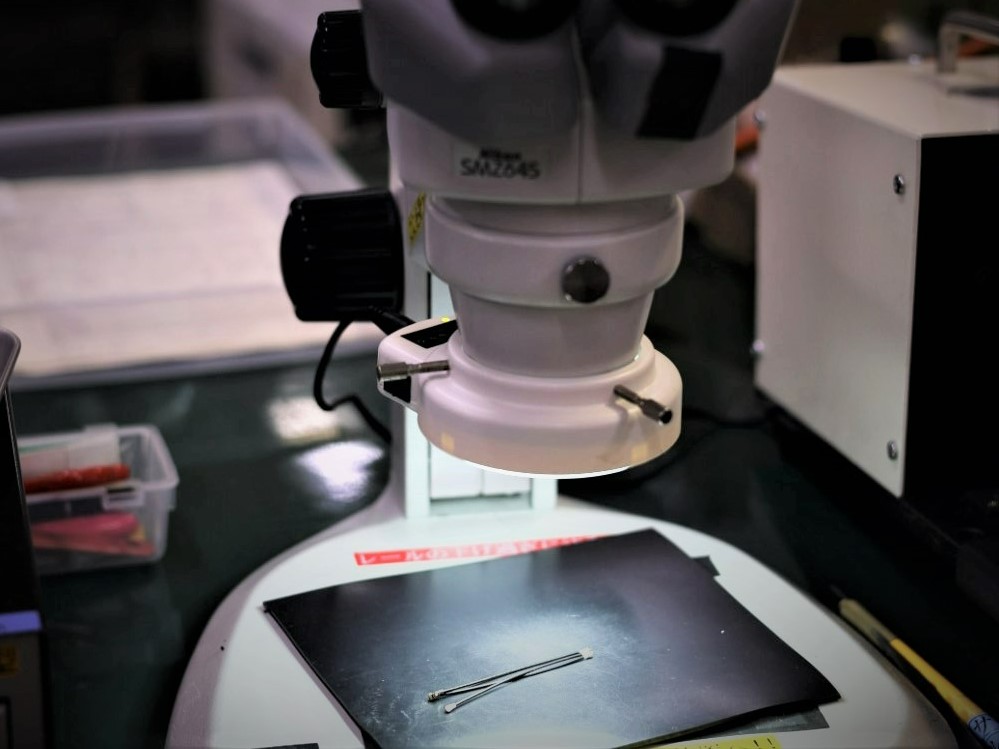

| 시험기에서 I-PEX 제품 규격으로 도통·내전압 시험을 실시, 규격 정합을확인합니다. (도통・내전압 포함 제품규격 확인) | 또한, 실체현미경으로 흠집 등 외관을 체크 후, 고객에 납품하고 있습니다. |
MHF®결선 지그에 의한 하네스 제조 방법
MHF®결선 지그에 의해 = , i-Fit®기술이 적용된 본래의 MHF®하네스를 고품질과 높은 생산성으로 제조.

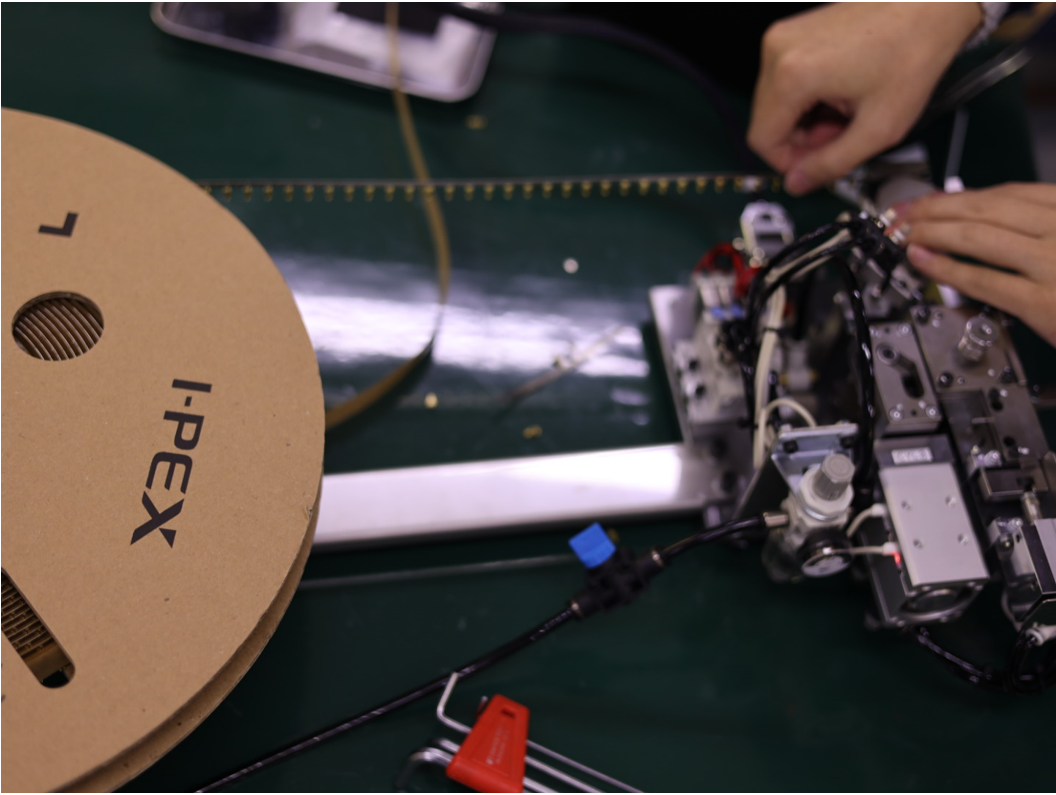

1) i-Fit®기술 적용 MHF® Plug를 결선 지그에 셋팅.

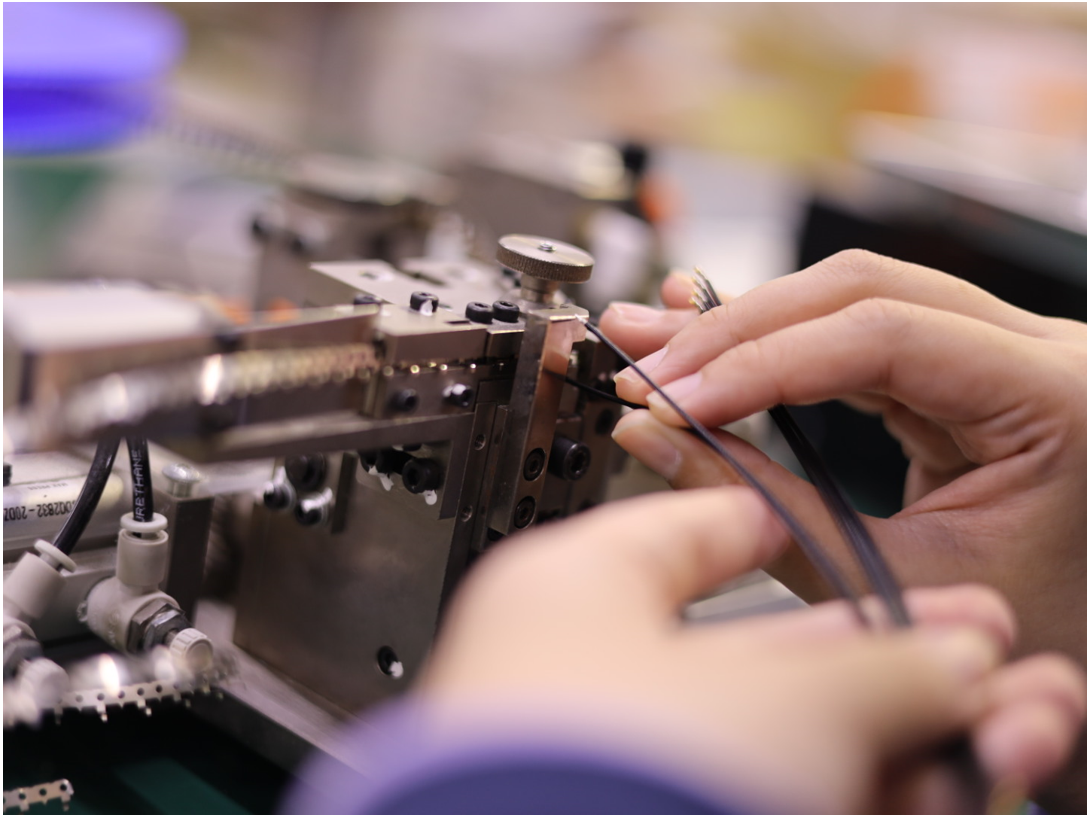

2) 공기압 이용 방식의 MHF® 결선 지그에, 3단으로 벗겨낸 케이블을 손으로 끼워 넣는 방식으로 결선.
MHF® 결선에 납땜은 사용하지 않고, RF동축 케이블의 중심 도체와 플러그 커넥터의 스프링 단자를 체결해 RF시그널을 전송합니다.
보다 자세한 결선방법에 관해서는, i-Fit®기술/MHF®초소형 RF동축커넥터 영상을 참조바랍니다.
https://www.i-pex.com/ko-kr/library/video/i-fit-crimping-technology
MHF®결선 지그를 사용함으로써 보다 효율적이고 안정적으로 고품질의 MHF®하네스 생산을 실현할 수 있습니다.
I-PEX MHF결선 지그(소모품포함) 에 관한 보다 상세정보는, 【문의】를 통해 연락 바랍니다..
