I-PEX基板間接続端子「APシリーズ」
急速に進化するパワーエレクトロニクス市場において、アプリケーションの小型化、コスト最適化が成功の鍵となっています。

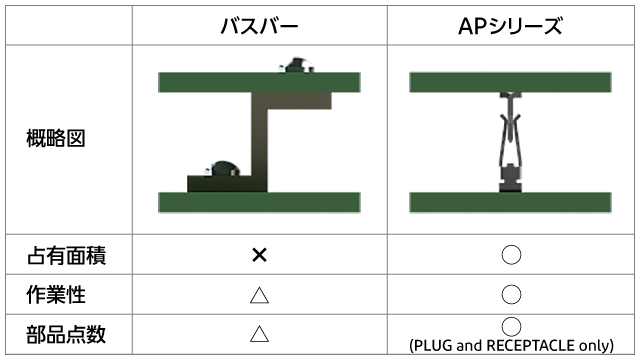

小型でありながら、大電流および高温対応を実現するI-PEXの基板間接続端子APシリーズは、DCDCコンバーターなどのパワーエレクトロニクス製品内での基板接続において、バスバー接続をはじめとする従来方式に対するコスト削減や機器の小型化に大きく貢献します。
また、すでに車載市場にて累計1億個以上の販売実績を誇り、その性能と信頼性が広く認められています
APシリーズがもたらすメリット
アプリケーションの小型化に貢献
専有面積が小さい為、基板の最小化に貢献し、設計の自由度も広がります。
組み立て工数を劇的に改善
嵌合するだけのシンプルで効率的な接続が、生産性を大幅に向上させます。
コストを削減
部品点数を削減でき、組み立て工数や設備投資によるトータルコストの削減に寄与します。
パワーエレクトロニクス製品の小型化・効率化をお考えでしたらぜひAPシリーズをご検討ください。
製品に関するお問い合わせやサンプル請求は下記よりお寄せください。
APシリーズの活用例
プラグとレセプタクルと使用した基板間の接続だけでなく、レセプタクル単体を使用してバスバーや端子の受けとしての使用など、幅広い使い方が可能です。
AP-10
基板間接続コネクタ |
プラグ単体 |
レセプタクル対バスバー |
 |
 |
 |
| プラグとレセプタクルで 基板間を接続 |
SMT実装しプラグ先端をDIP付け | バスバーの受けとして |
AP-TSS10/AP-LT10
基板間接続 |
AP-TSS10対バスバー |
AP-TSS10対端子台 |
AP-LT10対アルミダイキャスト |
 |
 |
 |
 |
| AP-TSS10、AP-LT10で 基板間接続 |
AP-TSS10をSMT実装し バスバーと接続 |
AP-TSS10をSMT実装し ケーブル端子と接続 |
AP-LT10を基板にSMT実装し アルミダイキャストと接続 |
製品に関するお問い合わせやサンプル請求は下記よりお寄せください。
製品ラインナップ
AP-10
| Mating Direction | Vertical |
AP-10 allowable current curve |
|
| Size (mm) |
Height | Receptacle: 11.7 +/- 0.2 mm Plug (3531-0001-00T): 7.5 +/- 0.1 mm Plug (3539-0001-45T): 14.5 +/- 0.1 mm |
|
| Depth | Receptacle: 3.4 mm Plug (3531-0001-00T): 6.0 mm Plug (3539-0001-45T): 7.6 mm |
||
| Width | Receptacle: 7.6 mm Plug (3531-0001-00T): 3.4 mm Plug (3539-0001-45T): 5.2 mm |
||
| Operating Temperature | -40 to 105℃ (233 to 378 K) | ||
| Misalignment amount | ±0.55 mm | ||
AP-10について詳細はこちら
AP-TSS10、AP-LT10
| Mating Direction | Vertical (M3 thread screw) | |
| Size(mm) | Height | AP-TSS10: 8.0 +/- 0.1 mm AP-LT10: 1.0 +/- 0.1 mm |
| Depth | AP-TSS10: Φ7.0 mm AP-LT10: Φ8.2 mm |
|
| Operating Temperature | -40 to 125℃ (233 to 398 K) | |
AP-TSS10、AP-LT10について詳細はこちら
APシリーズ各製品の詳細に関してご質問やご不明点がありましたら、
またサンプルの請求も下記のお問合せフォームよりお気軽にお問合せください。
