连接器组装空间

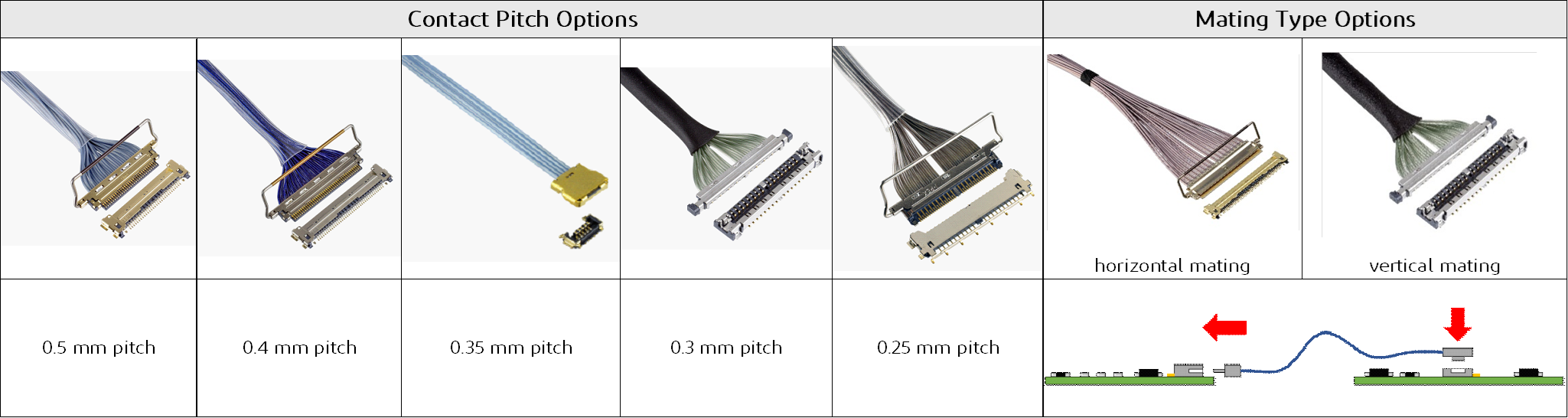

接口中的通道数、所需的pin数、每个pin之间的间距、公座和连接器的允许嵌合宽度、长度和外形高度决定了应使用的连接器类型。连接器在 PCB 上的最大可用面积和位置也决定了母座和公座线束组件的嵌合方式,可以是水平、90°出线或垂直嵌合。I-PEX 在其 CABLINE® 系列高速连接器中提供水平、90°出线和垂直插拔以及各种不同尺寸和pin数的连接器。

垂直嵌合型连接器主要用于电缆到电路板的连接,可安装在电路板的任何位置,通常靠近集成电路pin。垂直嵌合型连接器也有导轨设计,有助于公座和母座的对齐定位,特别是在板对板盲插应用中,有助于正确插拔。另一方面,水平嵌合型连接器通常放置在电路板边缘,连接器周围通常需要更大的间隙,以便电缆组件与电路板上的连接器正确嵌合。水平嵌合型连接器更适用于信号线一直延伸到电路板边缘的设计,以便与摄像头、扬声器、显示器或测试板等外围系统进行 IO 连接。一般来说,水平嵌合型连接器的外形高度比垂直嵌合型连接器更低,因为有效嵌合长度在 X 轴方向上更长,如下图 2 所示。

有效嵌合长度对连接器的保持力也起着重要作用。由于接触长度较小,低矮的垂直插拔款连接器在嵌合时很可能会存在连接中断的情况,这在便携式手持系统中尤为明显,因为连接器在这些系统很容易掉落。在此类应用中,顶部带有机械锁和粘合材料的连接器有助于增强嵌合保持力。有关连接器配接配置和保持力的更多详情,请参阅 :

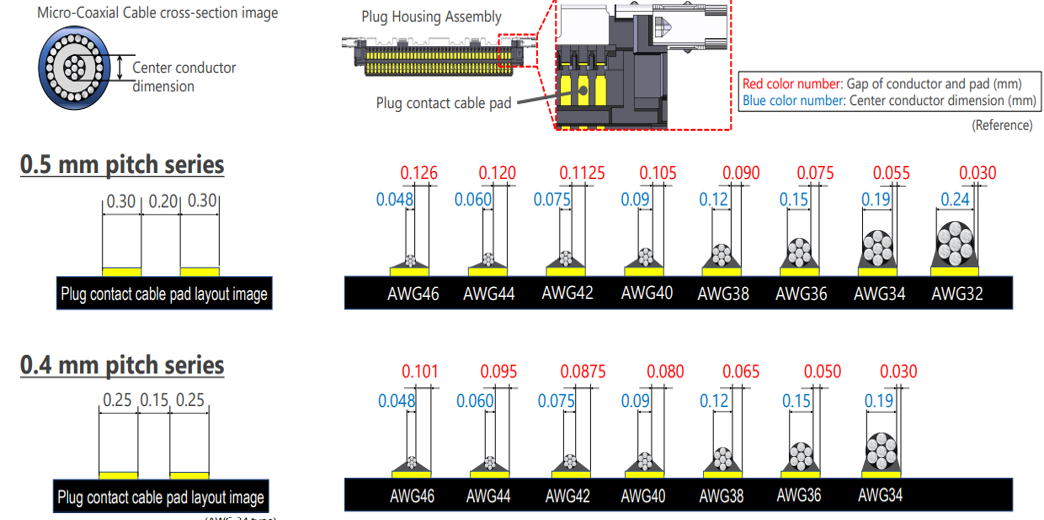

连接器引脚间距(即连接器引脚之间的距离)也决定了线束组件中可使用的计息同轴电缆和双芯电缆的尺寸。与中心导体直径较小的电缆相比,中心导体直径较大电缆的插入损耗较低。pin间距较窄的连接器(即pin间距较近)可容纳较细的极细同轴或双芯电缆,与pin间距较宽的连接器(即pin间距较远)相比,具有更高的衰减l量。pin距更宽的连接器可以容纳更大、更粗的电缆,从而降低线束的插入损耗。因此,较宽的pin间距有助于选择较大的电缆尺寸,最大限度地减少应用中的损耗,而较小的间距则可最大限度地减少所需的电路板空间。以下是 0.5 毫米和 0.4 毫米间距连接器的线规和焊盘尺寸对比,以供参考。

I-PEX 连接器的体积小、设计独特,因此可以在更小的空间内安装。如下图所示,这些连接器可以在有限的空间内穿过转轴组件,从而不会被损坏。极细同轴电缆的高度柔性与最小的连接器宽度相结合,使线束组件可以穿过带有可折叠屏幕的笔记本电脑和手机等产品的转轴,从而增加了屏幕的折叠和展开次数。有关如何在穿转轴应用中使用 CABLINE® 线束组件的更多详情,请单击下面的链接和图片。
使用 CABLINE® 线束组件的穿转轴通应用
