低背设计,组合高度最大为1.6 mm,支持可达9 GHz
  • 对应9 GHz 的高性能小型连接器

  • 使用“i-Fit®” 技术的无需焊接极细同轴线连结

  • MHF® III 公座适用的极细同轴线外径(AWG) : 0.81 mm (36), 0.64 mm (36)

Height:
1.60 Max
频率范围:
Up to 9 GHz
极细同轴线(AWG):
#36 (O.D. 0.81 mm) #36 (O.D. 0.64 mm)

下载


  • 产品目录

  • 2D图面

  • 技术参数

  • 3D图面(IGES)

  • 3D图面(STEP)

  • Symbols(脚位图)和Footprints(封装图)

  • 测试报告

  • 操作手册

  • 包装标准

  • 认证

  • 对应9 GHz 的高性能小型连接器

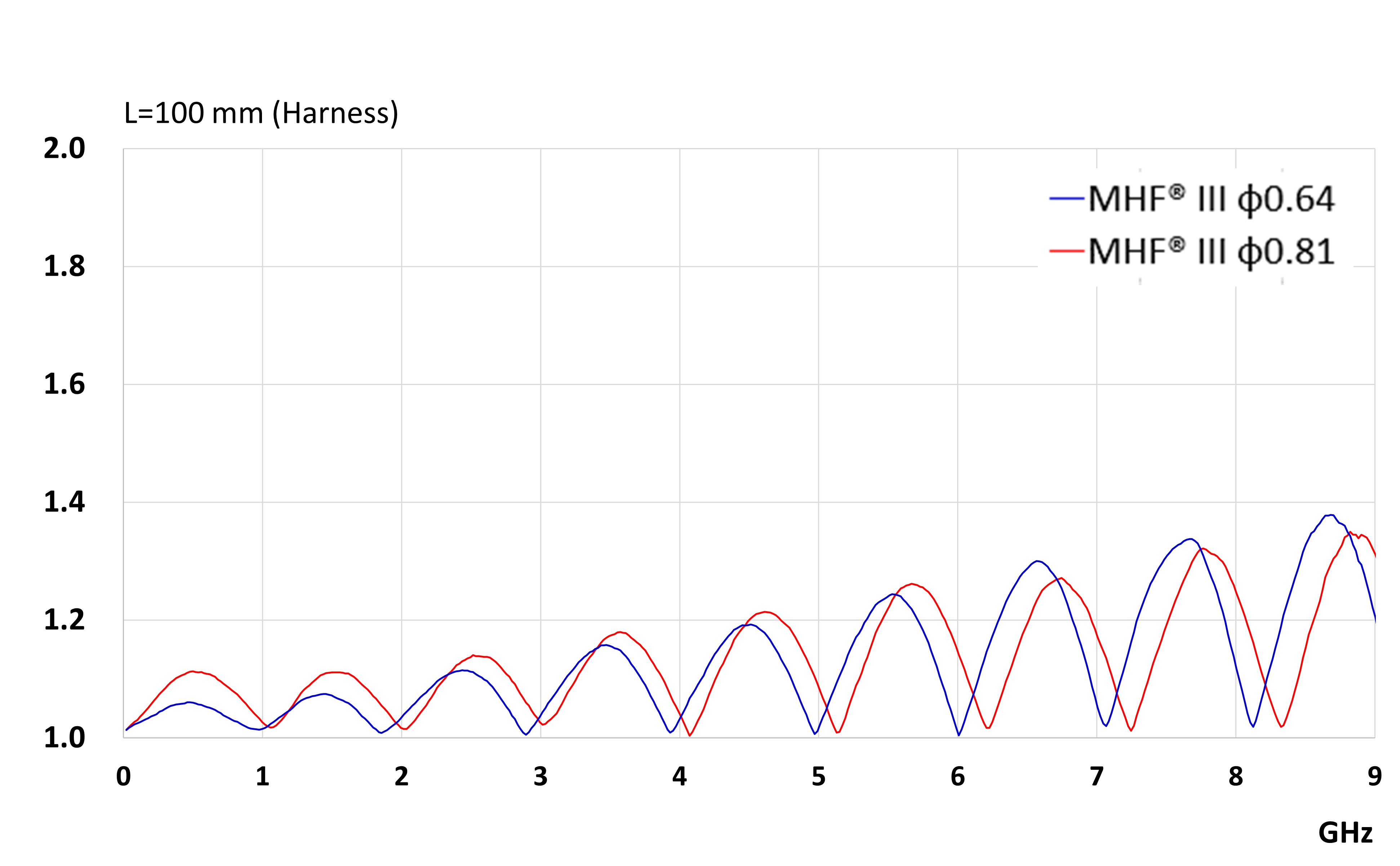

    VSWR Insertion Loss
    MHF III_FAB1-1.jpg FAB1_2.jpg



    使用“i-Fit®” 技术的无需焊接极细同轴线连结

    FAB2_1.jpg FAB2_2.jpg FAB2_3.jpg
    1. 中心导体  2. 绝缘体
    3. 外层导体  4. 外被

    5. 端子  6. 中心导体
    7. 卷边



    MHF® III 公座适用的极细同轴线外径(AWG) : 0.81 mm (36), 0.64 mm (36)



    Product name MHF® III MHF® 4L MHF® I
    Mating Height 1.6 mm max. 1.7 mm max. 1.4 mm max. 1.2 mm max. 3.0 mm max. 2.5 mm max.
    Coaxial O.D. (Center Conductor AWG) 2.00 mm (AWG#26)
    1.80 mm (AWG#30)
    1.37 mm (AWG#30)
    1.32 mm (AWG#32)
    1.13 mm (AWG#32)
    0.95 mm (AWG#33)
    0.81 mm (AWG#36)
    0.64 mm (AWG#36)
    Receptacle MHF® III receptacle MHF® 4 receptacle, MHF® 4L receptacle MHF® I receptacle




    Product Type
    Coaxial RF Connector
    Height
    1.60 Max
    SMT Size (mm)
    2.0 x 2.0 mm
    Micro-Coaxial Cable (AWG)
    #36 (O.D. 0.81 mm) #36 (O.D. 0.64 mm)
    Frequency range
    Up to 9 GHz
    Applicable Standards (Reference Only)
    5G sub-6 IEEE802.11 b IEEE802.11 a IEEE802.11 g Wi-Fi 4 Wi-Fi 5 Wi-Fi 6 LTE LTE-Advanced LPWA Bluetooth GPS
    Full shielding (ZenShield®)
    No
    Mechanical lock
    No
    VSWR (PLUG) DC~3GHz : 1.30 max.
    3GHz~6GHz : 1.50 max.
    6GHz~9GHz : 1.70 max.
    VSWR (RECEPTACLE) DC~3GHz : 1.30 max.
    3GHz~6GHz : 1.40 max.
    6GHz~9GHz : 1.60 max.
