一体封装系统也面临着高密度封装的挑战。I-PEX已经着手开发我们的最新LEAPWIRE /DUALINE系列112 Gbps PAM4，使用高速双芯电缆和MEZZTRACK系列112 Gbps PAM4板对板连接和64Gbps PAM4以及paddle card线束解决方案来解决这些问题。使用高速双芯电缆和 112 Gbps PAM4板对板连接来解决这些问题。

这些产品将用于设备内部芯片之间的传输以及与I / O连接器的连接。

2. DUALINE^®& LEAPWIRE^®

DUALINE^®

DUALINE® 系列是 I-PEX 的双芯线连接器的名称，适用于高速传输。

LEAPWIRE^®

LEAPWIRE®是I-PEX高速传输跳线解决方案的名称。

800GQSFP-DD — 800G QSFP-DD 至DUALINE®195-HB 线束组件 (112 Gbps PAM4)

800GQSFP-DDtoDUALINE110-VB-M — 800G QSFP-DD 至DUALINE®110-VB-M 线束组件（112Gbps PAM4)
(最大：800G QSFP-DD x4 端口)

400GQSFP-DDtoCABLINE-CAP — 400G QSFP-DD 至CABLINE®-CAP 线束组件（56Gbps PAM4)

挑战

问题在于现有的电路板传输模式（如图1所示）在PCB走线传输中具有很高的插入损耗。

此外，由于一般跳线束的连接器尺寸较大，因此连接器放置在远离散热器的位置，并且I / O连接器通过电路板连接，从而导致较大的传输损耗（如图2所示）。

在我们提出的设计中（如图3所示），连接器高度较低，允许放置在散热器下方，使其更接近ASIC。现在可以直接连接到I/O连接器，这有助于减少传输损耗。

连接器的小尺寸也有便于气流的流通，对散热有利。

dualine195hb — （图 3）I-PEX LEAPWIRE® (DUALINE® 195-HB）跳线线束传输

QSFP-DD-to-DUALINE195-HB — QSFP-DD 至 DUALINE® 195-HB 线束组件

3. 低损耗线路板（Dk3.7）与I-PEX LEAPWIRE^®（双芯电缆）的传输距离比较

I-PEX LEAPWIRE^®（双芯电缆）在 28 GHz 频带中的传输距离大约是低损耗 PCB （Dk3.7）传输的 10.3 倍。

测试条件

低传输损耗板
介电常数：3.7
（*一般FR-4板的介电常数约为4.7至5.0）

传输方式：差分传输
测验设备: Network analyzer Keysight technologies E5080B
实测频率： 10 兆赫~30 千兆赫
测量位置：1，2，3，4 （G，S，S，G）

4. 一体化封装趋势

一体化封装旨在解决带宽和功耗的挑战。

它是一种先进的混合安装技术，将电子元件与IC结合在单个基板封装上。

下一步中是光学和电子开关结合在单个基板封装上的设想。该技术可以降低功耗和热效应，同时减少占地面积。

使用这项技术已成为高效支持高速网络的挑战。

该系统还允许在发生故障时更换封装本身，从而提供更大的设计灵活性。

如前所述，更快、更高效的传输和更高密度的封装是挑战。

需要能够高速传输的更小的连接器和跳线解决方案

为了解决上述问题，I-PEX为企业市场开发了三款产品。

	MEZZTRACK^TM	DUALINE^® 195-HB	DUALINE^® 110-VB-M	DUALINE^® 130-HB-D	CABLINE^®-CAP Harness	CABLINE^®-CA IIP PLUS Harness
外观
连接类型	板对板	线对板	线对板	线对板	线对板	线对板
嵌合方式	垂直	水平	垂直	水平	水平	水平
产品介绍视频				-	-	-

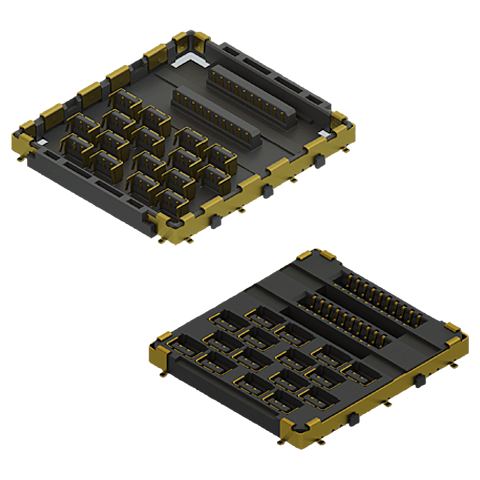

5. MEZZTRACK™ 板对板连接器产品介绍

产品特点

支持高速传输，如 112 Gbps PAM4。
专有的端子设计在差分对之间提供出色的隔离作用。
低背设计，小尺寸 H=1.5mm、D=14.9mm、W=13.6mm 支持一体化封装系统

产品规格

嵌合类型	垂直
间距	2.30mm (差分对) *0.60mm (信号端子)
Pin 数	16pin (差分对 4 x 4) + 40pin (低速信号)
高度	1.5mm
深度	14.9mm
宽度	13.6mm
工作温度	-40℃ ～ 85℃

传输特性的参考数据

检测结果

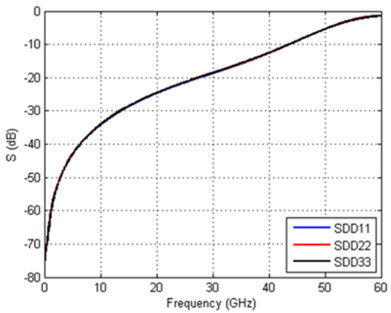

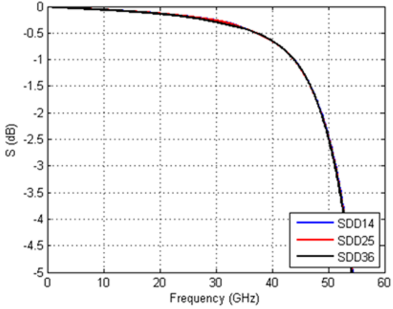

	插入损耗			回波损耗

单位[dB]	最小值可达14GHz	最小值可达28GHz	单位[dB]	最大值可达14GHz	最大值可达28GHz
SDD14	-0.15	-0.25	SSD11	-30	-20
SDD25	-0.15	-0.25	SDD22	-30	-20
SDD36	-0.15	-0.25	SDD33	-30	-20

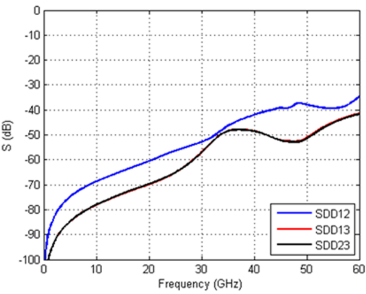

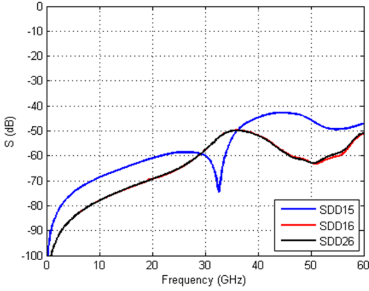

	近端串扰			远端串扰

Unit[dB]	最大值可达14GHz	最大值可达28GHz	Unit[dB]	最大值可达14GHz	最大值可达28GHz
SDD12	-65	-54	SSD15	-65	-59
SDD13	-74	-60	SDD16	-74	-61
SDD23	-74	-60	SDD26	-74	-61

这些产品目前处于原型阶段。请注意，产品规格可能会有所变化。
如果您需要样品，请与我们联系。

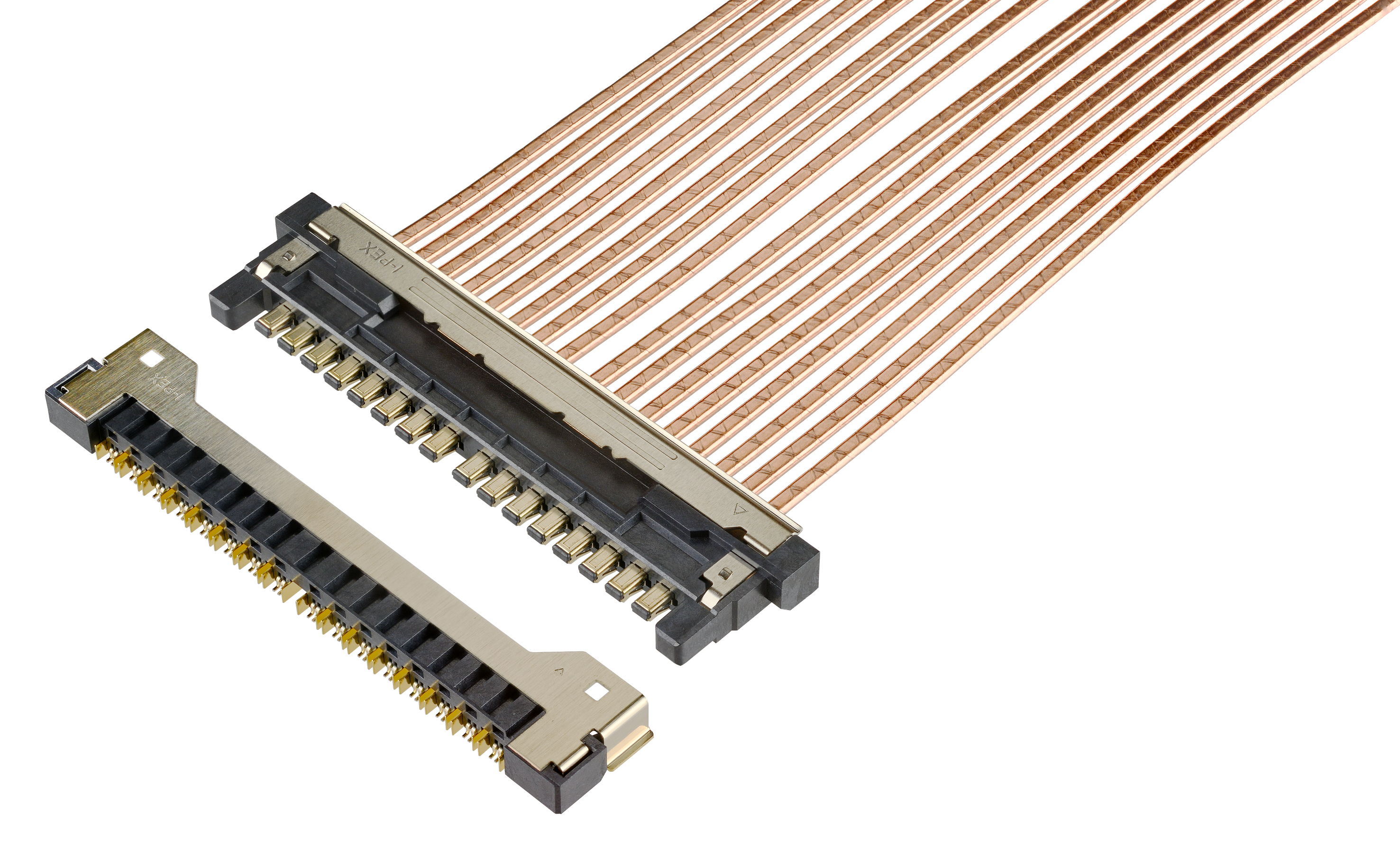

6. DUALINE^® 195-HB 产品介绍

产品特点

・支持高速传输，如112 Gbps PAM4
使用具有出色信号完整性能的双芯电缆
・低背设计（高=3.0毫米）和小尺寸（D=11.0毫米，宽=40.0毫米）
H=3.0 mm的低背设计使其能够放置在更靠近CPU的散热片下，小尺寸设计也有助于设备内部的气流流通
・机械锁扣可防止没有嵌合到位的情况

产品规格

嵌合类型	水平
间距	1.95mm (差分对) *0.4mm (信号端子)
Pin 数	32pin (16差分对)
高度	3.0mm
深度	11.0mm
宽度	40.0mm
线缆	双芯线 AWG #32
工作温度	-40℃ ～ 105℃

传输特性的参考数据

测试条件

电缆：双芯电缆， AWG #32，差分 92 欧姆
线缆长度：300 mm
双向连接器

检测结果

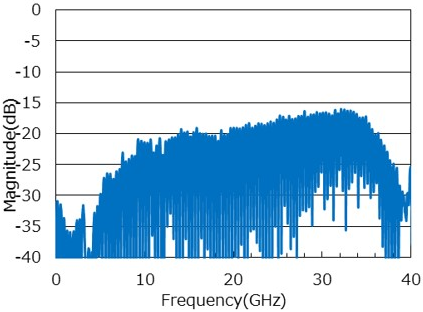

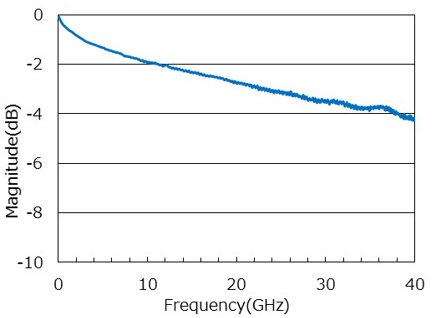

	插入损耗		回波损耗

单位[dB]	最小值可达14GHz	最小值可达28GHz	最大值可达14GHz	最大值可达28GHz
Pair 7	-2.24	-3.43	-20.15	-16.39
Pair 8	-2.25	-3.46	-19.94	-15.85

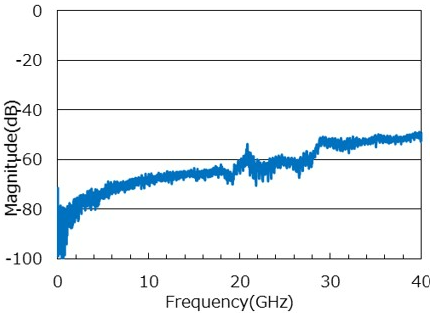

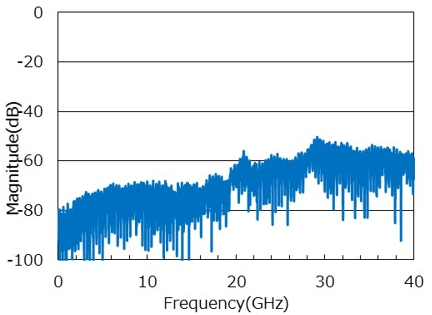

	近端串扰		远端串扰

单位[dB]	最大值可达14GHz	最大值可达28GHz	最大值可达14GHz	最大值可达28GHz
Pair 7-8	-68.13	-56.04	-64.59	-53.71

这些产品目前处于原型阶段。请注意，产品规格可能会有所变化。
如果您需要样品，请与我们联系。

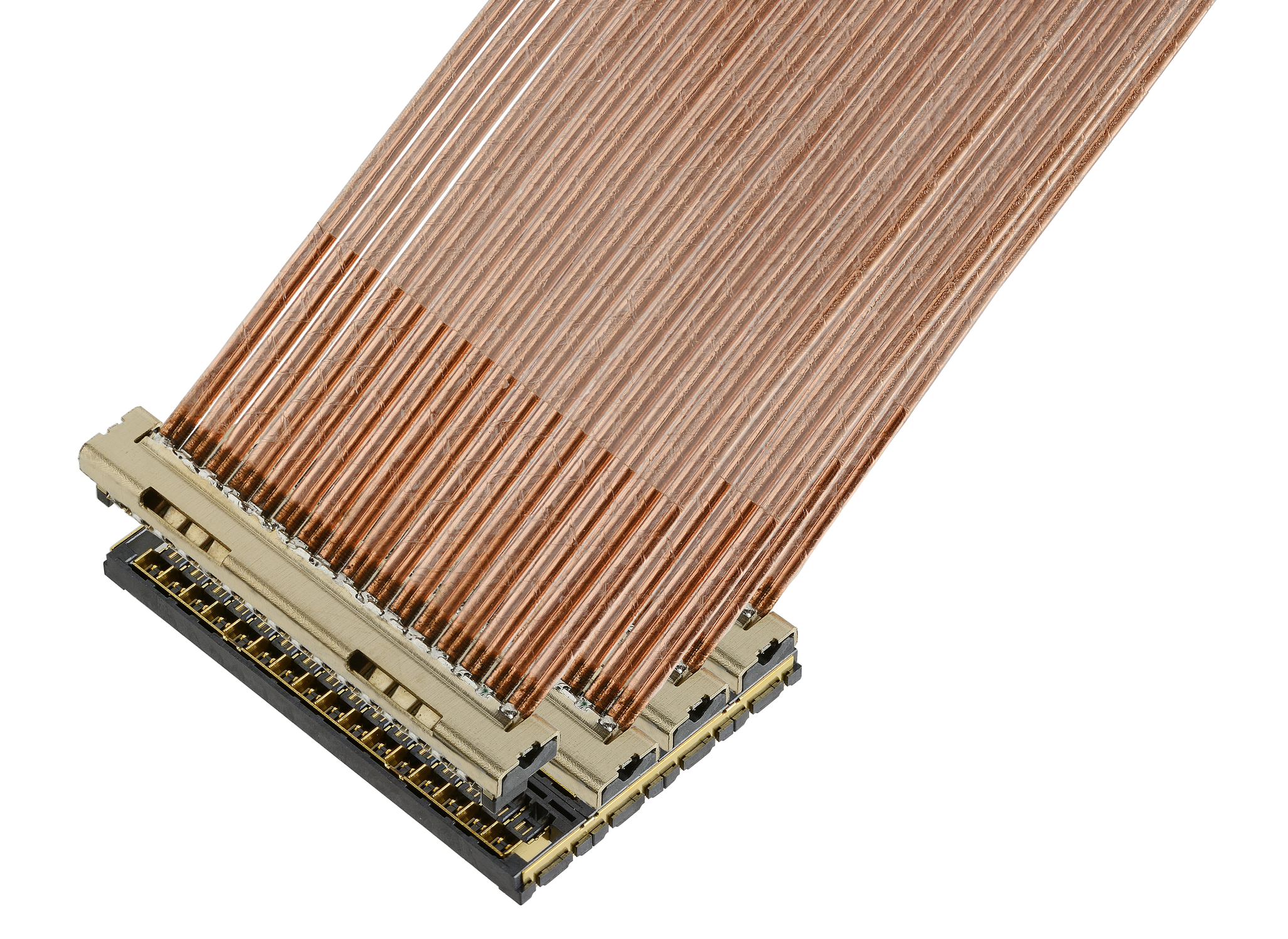

7. DUALINE^® 110-VB-M 产品介绍

产品特点

支持高速传输，如 112 Gbps PAM4
使用具有出色信号完整性能的双芯电缆
支持一体化封装系统
节省空间的小型产品，适用于高密度安装　
多引脚阵列，64 对（16 个差分对 x 4 行）

产品规格

嵌合类型	垂直
间距	1.10mm (差分对) *0.35mm (信号端子)
Pin 数	64 pair (16pin差分对 x 4)
高度	2.77mm
深度	13.41mm
宽度	19.9mm
线缆	双芯线 AWG #32, 34
工作温度	-40℃ ～ 85℃

传输特性的参考数据

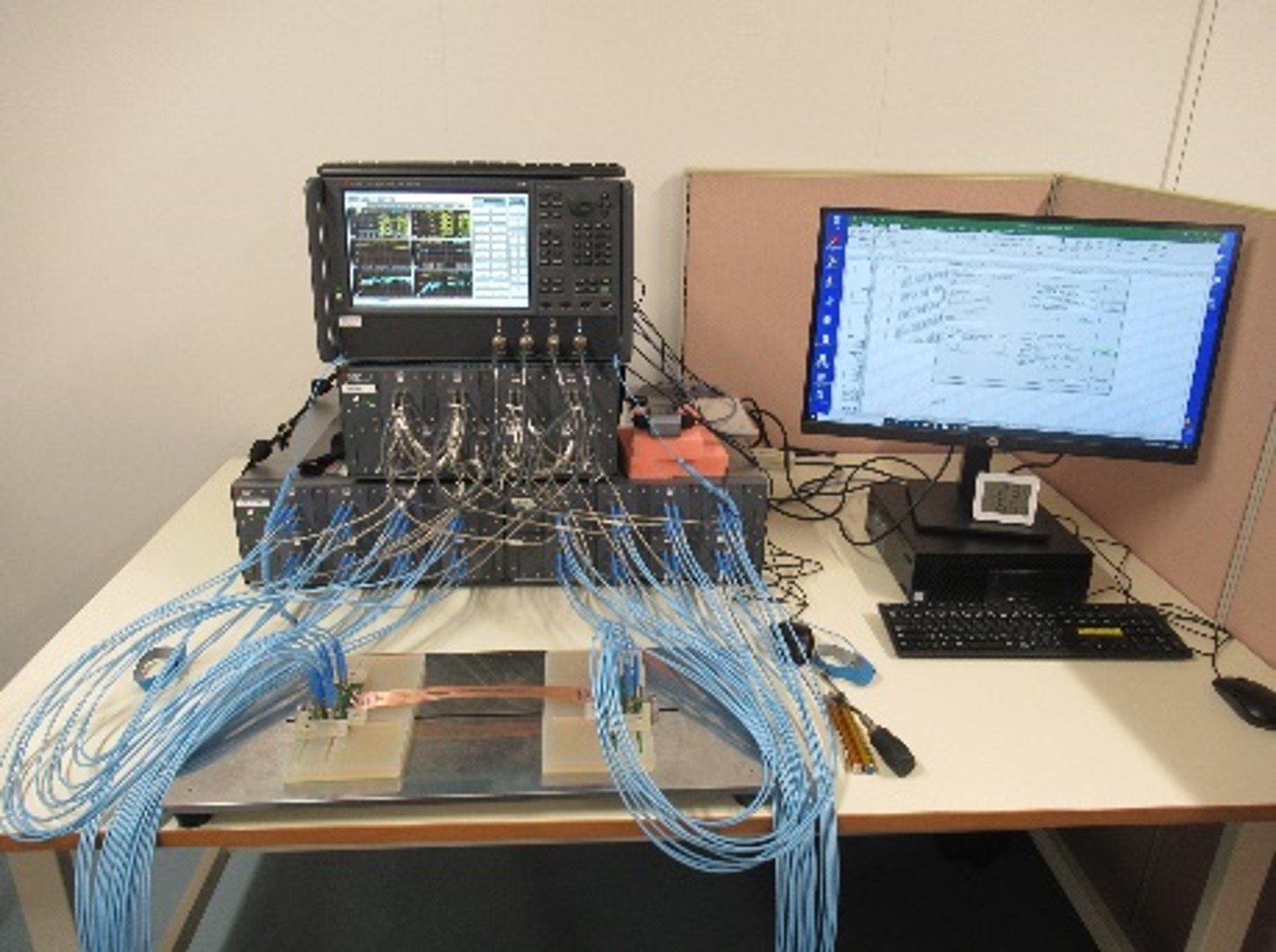

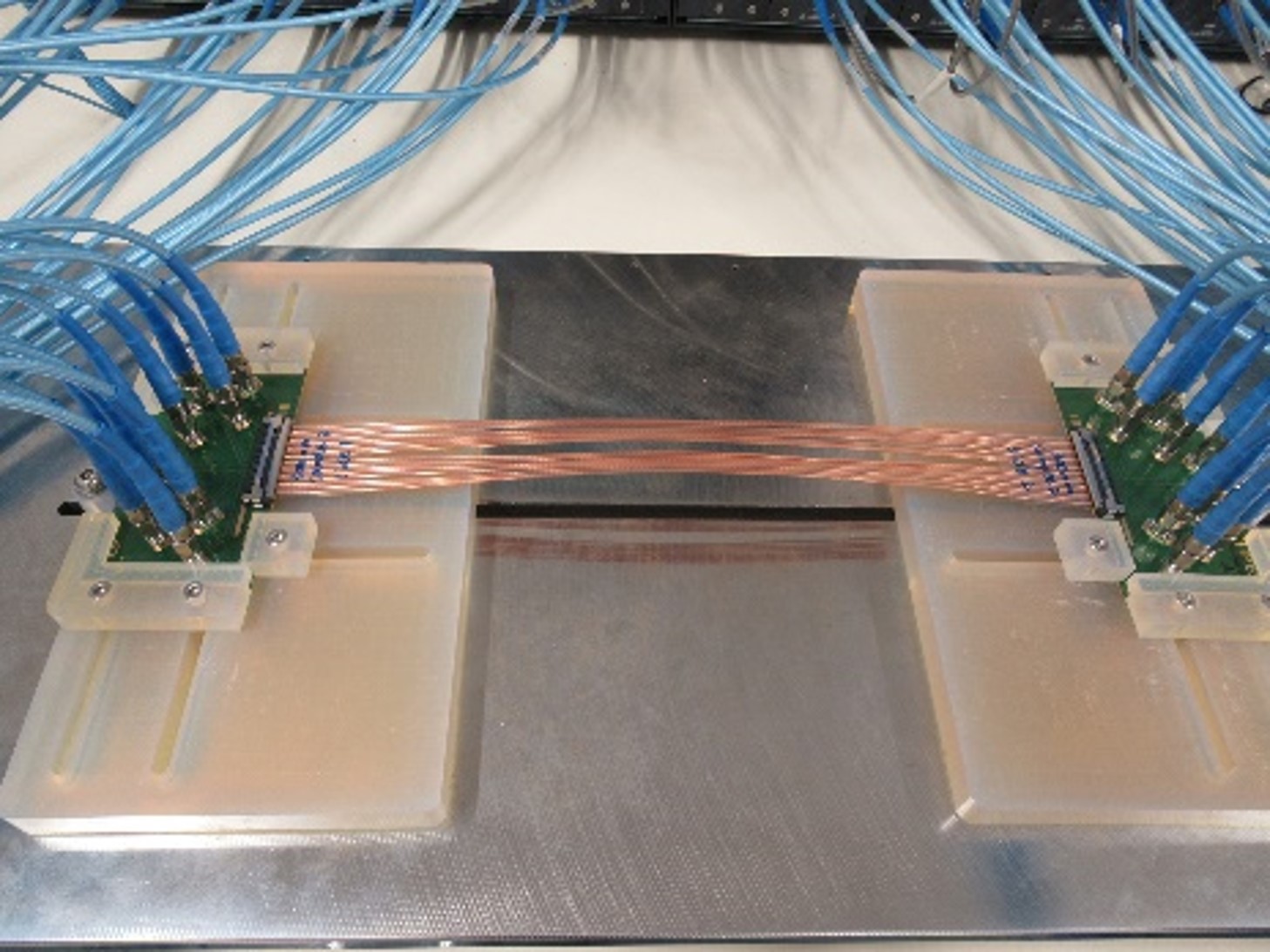

测试条件

电缆：双芯电缆， AWG #34，差分 92 欧姆
线缆长度：300 mm
双向连接器

检测结果

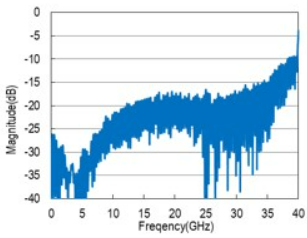

	插入损耗		回波损耗

单位[dB]	最小值可达14GHz	最小值可达28GHz	最大值可达14GHz	最大值可达28GHz
Pair 1	-3.25	-5.06	-20.68	-15.19
Pair 2	-3.21	-6.15	-19.15	-16.53
Pair 3	-3.29	-5.16	-20.9	-15.03

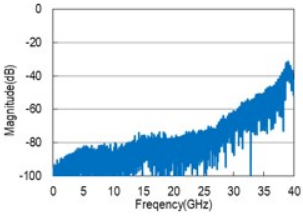

	近端串扰		远端串扰

单位[dB]	最大值可达14GHz	最大值可达28GHz	最大值可达14GHz	最大值可达28GHz
Pair 1-2	-59.74	-52.55	-65.6	-57.12
Pair 1-3	-75.97	-66.08	-76.71	-62.58
Pair 2-3	-59.93	-57.14	-66.12	-58.31

这些产品目前处于原型阶段。请注意，产品规格可能会有所变化。
如果您需要样品，请与我们联系。

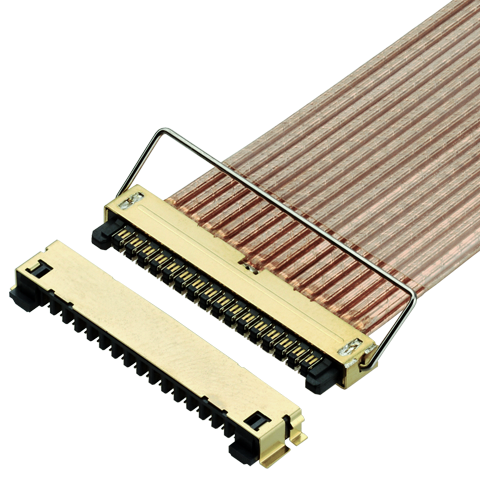

8. DUALINE^® 130-HB-D 产品介绍

产品特点

支持高速传输112 Gbps/通道PAM4 双排型
非常适合空间有限的应用
用于双轴电缆的LEAPWIRE跳线解决方案

产品规格

嵌合类型	水平
间距	1.30mm (差分对) *0.40mm (信号端子)
Pin 数	64pin (16差分对 x 2 row = 32 pair)
高度	3.10mm
深度	8.70mm
宽度	26.90mm
线缆	双芯线 AWG #34
工作温度	-40℃ ～ 85℃

传输特性的参考数据

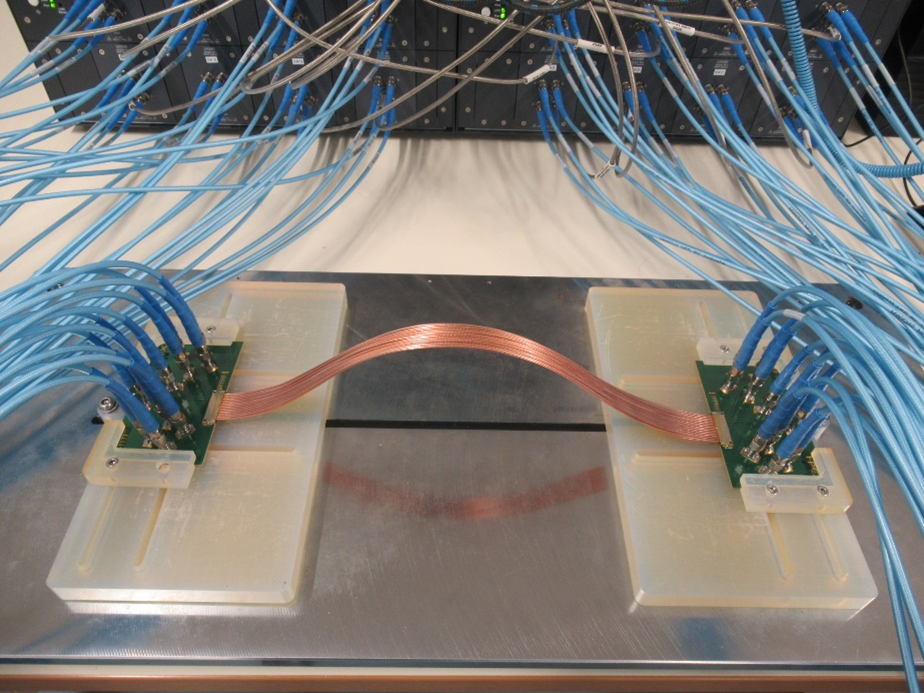

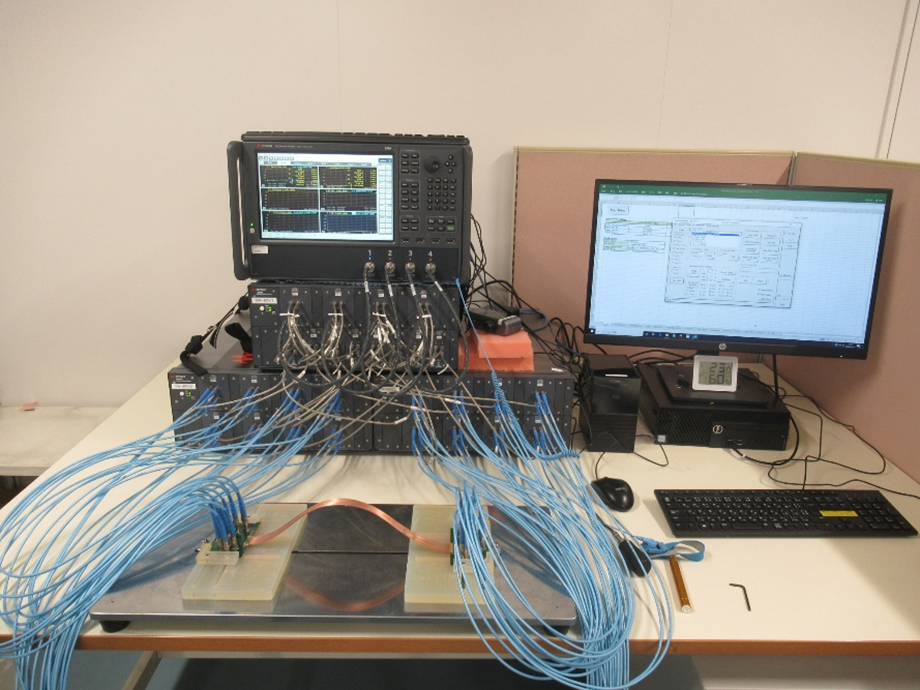

测试条件

电缆：双芯电缆， AWG #34，差分 92 欧姆
线缆长度：356 mm
双向连接器

检测结果

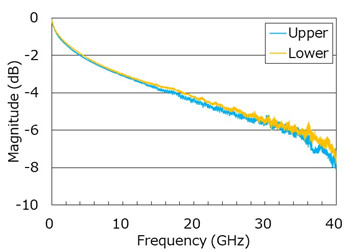

	插入损耗		回波损耗

单位[dB]	最小值可达14GHz	最小值可达28GHz	最大值可达14GHz	最大值可达28GHz
Upper	-3.67	-5.57	-17.55	-13.38
Lower	-3.55	-5.33	-18.04	-16.60

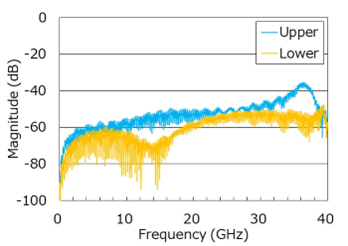

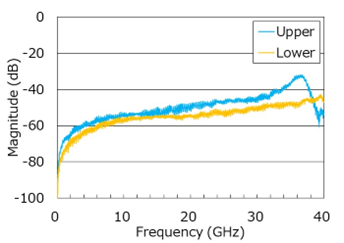

	近端串扰		远端串扰

单位[dB]	最大值可达14GHzz	最大值可达28GHz	最大值可达14GHz	最大值可达28GHz
Upper	-51.92	-48.64	-51.22	-44.55
Lower	-59.77	-50.91	-54.59	-50.34

这些产品目前处于原型阶段。请注意，产品规格可能会有所变化。
如果您需要样品，请与我们联系。

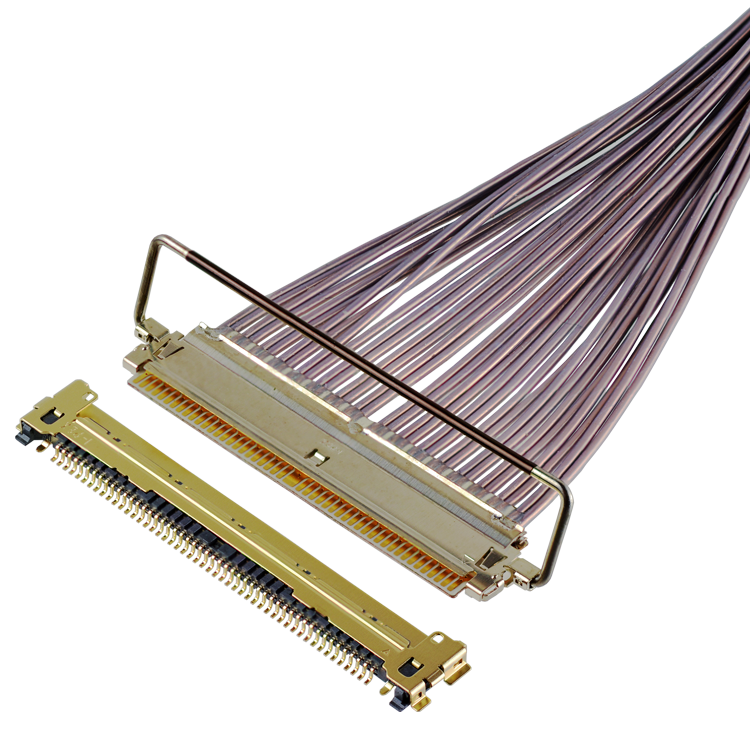

9. CABLINE^®-CAP Paddle Card 线束产品介绍

产品特点

使用Paddle Card技术支持高速传输64 Gbps/通道PAM4
低背，非常适合空间受限的应用
极细同轴电缆的LEAPWIRE跳线解决方案
配合 CABLINE^®-CA 母座(20525-050E-02)使用。

产品规格

嵌合类型	水平
间距	0.40mm
Pin 数	50pin (16差分对)
高度	1.15mm Nom. 1.35mm Max
深度	6.86mm
宽度	25.75mm
工作温度	-40℃ ～ 85℃

传输特性的参考数据

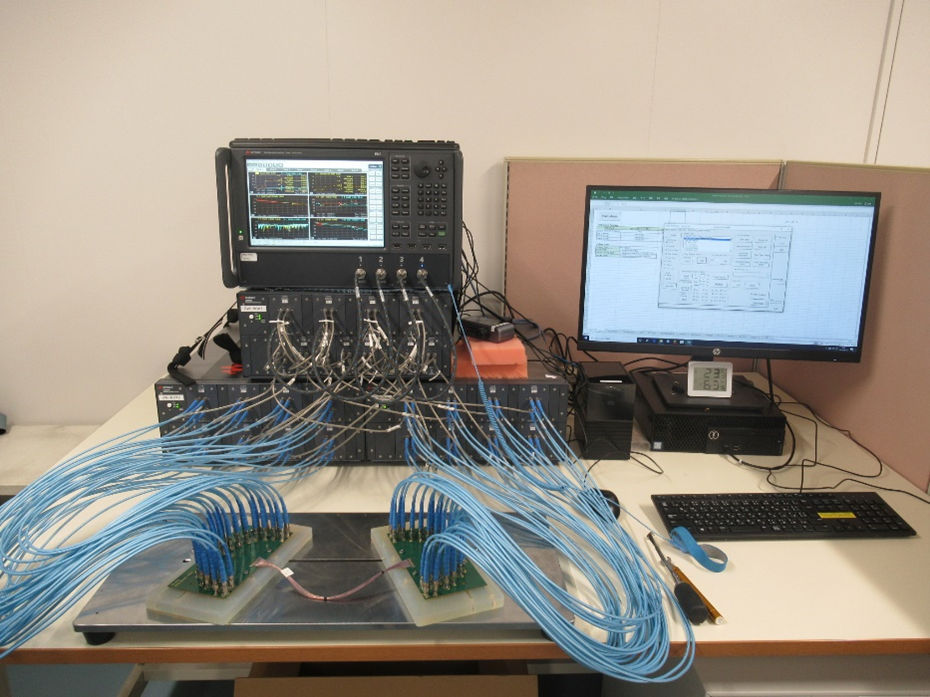

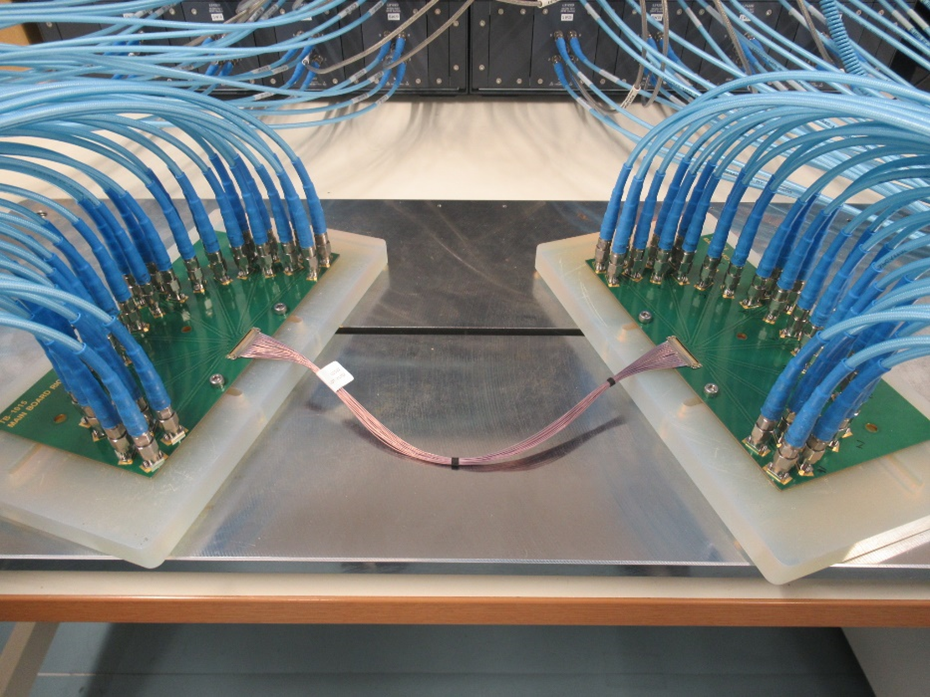

测试条件

公头: CABLINE-CAP Paddle-card线束
电缆:L=250毫米，500毫米(极细同轴AWG #38，差分90欧姆)
记录: CABLINE-CA母座，配件

检测结果

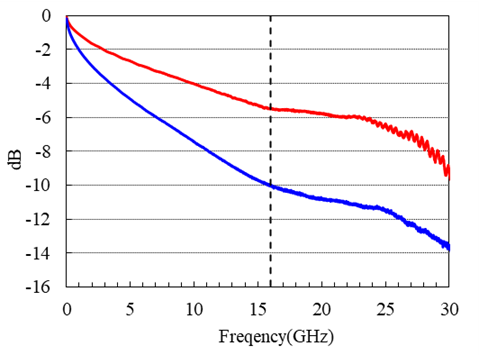

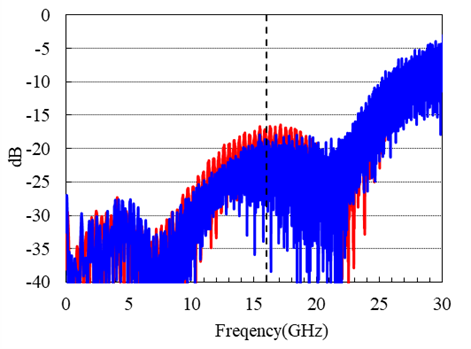

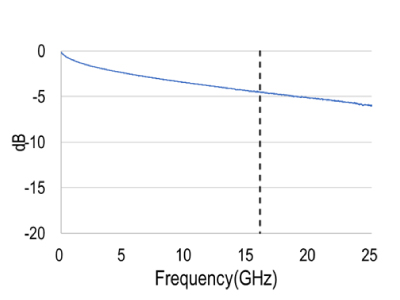

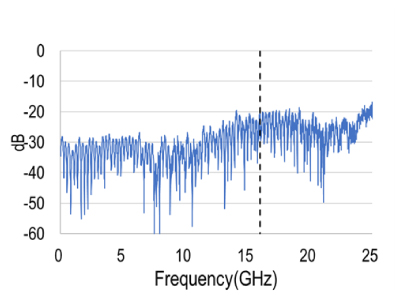

	插入损耗	回波损耗

单位[dB]	最小值可达16GHz/单位[dB]	最大值可达16GHz/单位[dB]
L=500 mm	-10.31	-17.90
L=250 mm	-5.51	-16.04

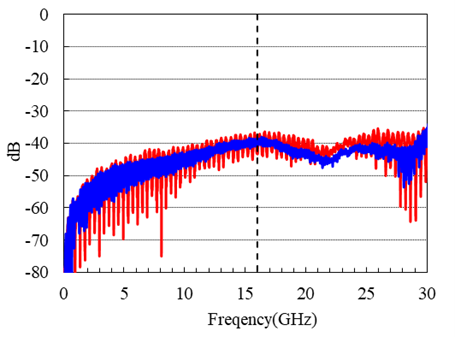

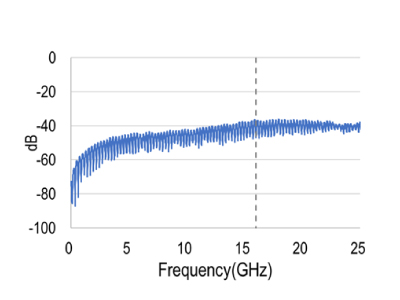

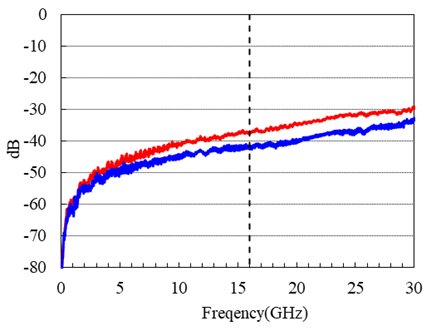

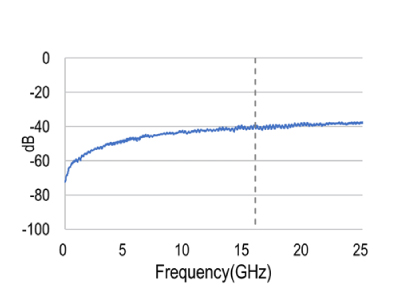

	近端串扰	远端串扰

单位[dB]	最大值可达16GHz/单位[dB]	最大值可达16GHz/单位[dB]
L=500 mm	-38.32	-41.02
L=250 mm	-36.65	-36.61

如果您需要样品，请与我们联系。

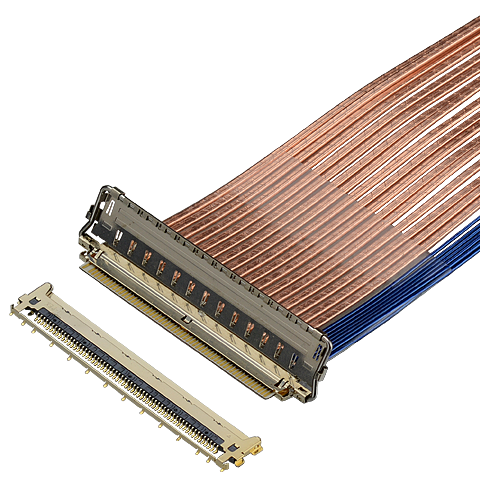

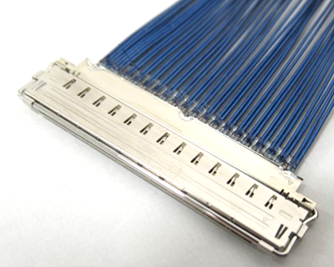

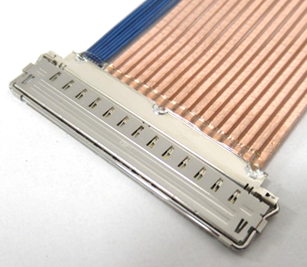

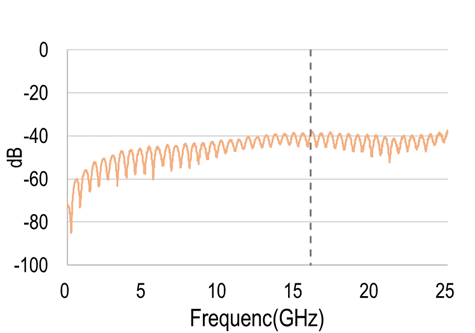

10. CABLINE^®-CA IIP PLUS Paddle Card 线束产品介绍

产品特点

使用Paddle Card技术支持高速传输64 Gbps/通道PAM4
低背，非常适合空间有限的应用，配有ZenShield全屏蔽罩
双芯电缆和极细同轴电缆的LEAPWIRE跳线解决方案
配合 CABLINE^®-CA II PLUS 母座(20790-060E-01/-02)使用。

产品规格

嵌合类型	水平
间距	1.20mm (差分对) *0.40mm(信号端子)
Pin 数	60pin (19差分对)
高度	1.14mm Nom. 1.30mm Max
深度	8.20mm
宽度	30.95mm
工作温度	-40℃ ～ 85℃
