SX-M2

SX-M2
屏蔽型 M.2 连接器（B-key） 符合 M.2 规范

    M.2连接器采用增强型屏蔽结构，实现卓越的EMI抑制性能

    端子安装区域可进行目视检查

    符合 M.2 规范的信号完整性表现

Contact Pitch:
0.5 mm
Mating Type / Direction:
Board-in-Horizontal
Height:
Nom. 3.05 mm
Operating Temperature:
-40 to 85℃ (233 to 358 K)
Current Rating:
0.5 A AC/DC (per contact)

下载

*SI测试板数据位于二维图纸中

M.2连接器采用增强型屏蔽结构，实现卓越的EMI抑制性能

SX-M2_FAB1-1

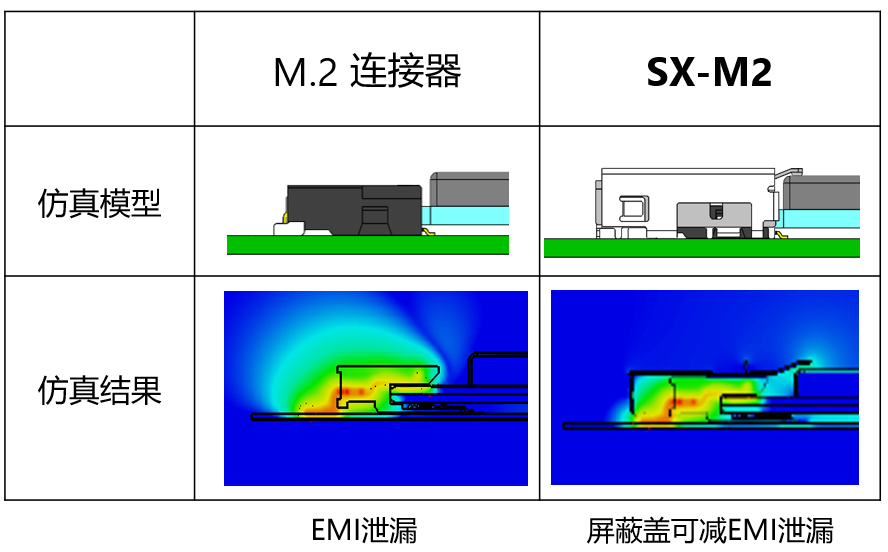

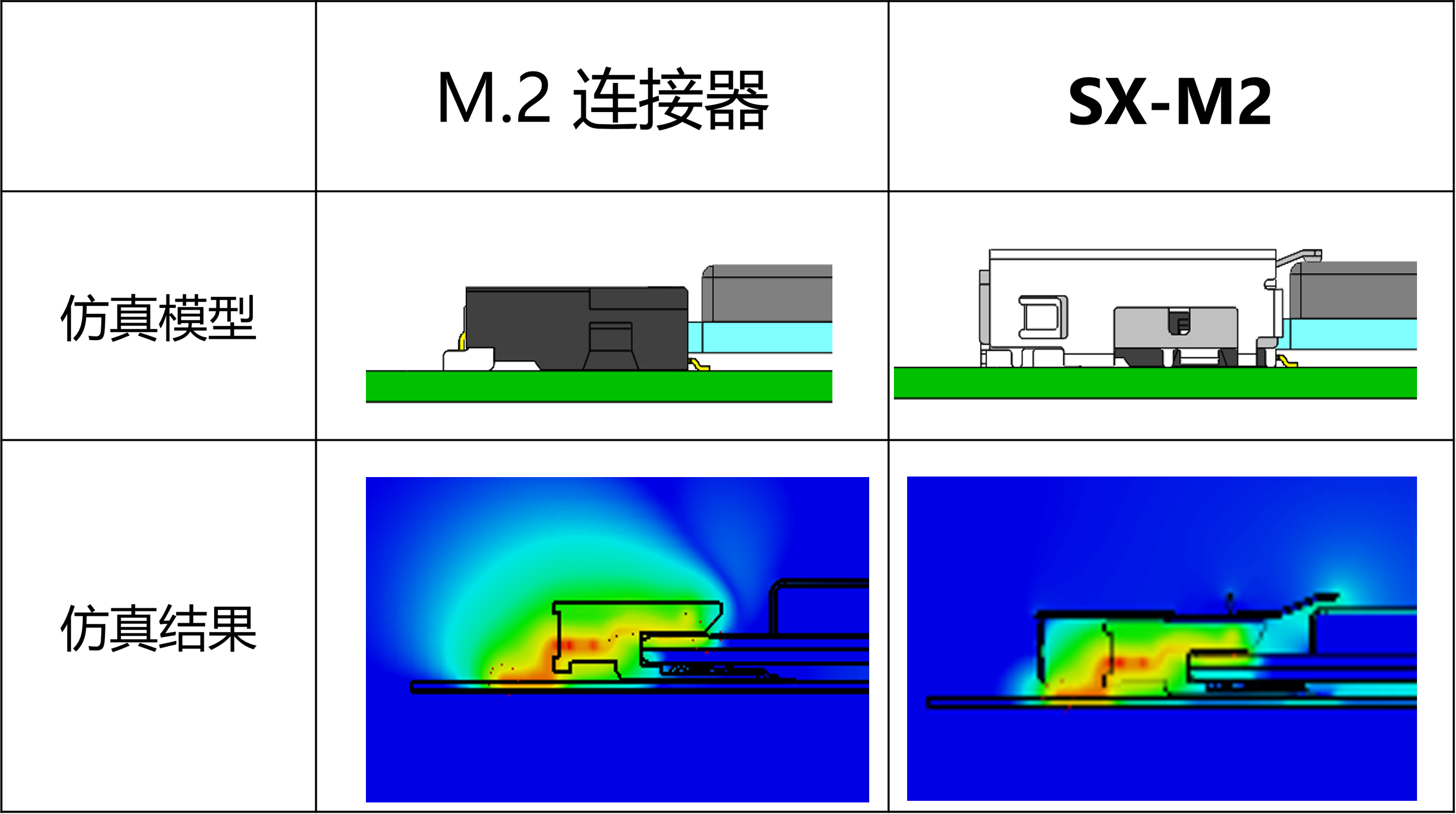

减少连接器周围的噪声泄漏
减少连接器周围的噪声泄漏                                EMI泄漏                              无EMI泄漏

端子安装区域可进行目视检查

Contacts are visible for inspection when the cover is open
打开钢琴盖时，可看到端子并进行检查
Closing the cover hides the contacts and provides EMI protection
关闭钢琴盖后，端子被遮蔽，
并提供EMI防护



符合 M.2 规范的信号完整性表现

M.2 compliant signal integrity performance


Product Type
Card Edge
Contact Pitch
0.5 mm
Mating Type / Direction
Board-in-Horizontal
Height
Nom. 3.05 mm
Available Pin Count Signal: 67
Width
24.1 mm
Operating Temperature
-40 to 85℃ (233 to 358 K)
Current Rating
0.5 A AC/DC (per contact)
Full EMI Shielding (ZenShield®)
Yes
Number of contacts 67 pin
Amperage 0.5 A AC/DC (per contact)
Voltage 35 V AC (per contact)

SX-M2 RECOMMENDED PART NUMBERS

Part Number Description Part Number Weight (mg) Note
SX-M2 M.2 connector with shield assembly 67pin 21065-067E-01 932
