随着计算、网络、工业及嵌入式系统持续迭代，设计人员在紧凑型、高度集成的产品中维持信号完整性（SI）和电磁兼容性（EMC）正面临越来越多的挑战。

M.2 模块广泛应用于现代电子系统中，用于集成存储、通信和扩展等功能。然而，随着高速元器件之间的布局距离不断缩短，不必要的电磁辐射可能会影响整个系统的性能，还可能导致产品无法满足法规认证要求 。

I-PEX SX-M2 系列是一款带屏蔽的 B-Key M.2 连接器解决方案，旨在从互连层面降低电磁辐射，同时保持出色的信号传输特性。其独特的屏蔽外壳结构和滑盖机构有助于抑制连接器周围的 EMI，从而提升 EMC 性能，同时不影响标准 M.2 的兼容性。

SX-M2 将电磁干扰抑制功能直接集成至连接器内部，赋予设计更高灵活性，可在各类应用场景下保障稳定可靠的工作性能。

数据密集型应用、边缘计算、人工智能以及互联设备的不断发展，推动了市场对更高速处理、更大容量存储以及无线连接能力的需求持续增长。

与此同时，电子产品不断向小型化和高度集成化发展，高速模块、处理器和无线设备被布置在狭小的空间内，它们之间的距离越来越近。这增加了电磁干扰（EMI）的风险，使电磁兼容性（EMC）性能成为系统层面的关键要求。

因此，设计人员需要在设计初期就考虑到有效控制 EMI 的解决方案，同时兼顾紧凑的系统架构和高性能运行。


随着系统集成度不断提升，设计人员必须应对多项电磁兼容相关难题，这类问题会影响产品性能与合规认证。

共模噪声的产生
由阻抗不连续或互连结构引起的信号不平衡可能会产生共模电流，而共模电流正是辐射发射的主要来源之一。

连接器结构中的电磁泄漏
连接器结构中的开口和间隙可能使电磁能量泄漏，进而加剧电磁干扰（EMI）。

接地与回流路径的不连续
低效的回流电流路径会增加电磁辐射并降低信号质量。有效的接地对于确保高速信号的稳定性能至关重要。

相邻元件之间的电磁耦合
附近模块产生的噪声会耦合至相邻电路，从而对通信性能、信号完整性以及系统可靠性产生潜在影响。

SX-M2系列是一款屏蔽型M.2连接器，旨在提高电磁兼容性（EMC），同时保持与标准M.2接口的完全兼容。通过将EMI抑制功能直接集成到连接器内部，SX-M2有助于简化系统设计、优化空间利用率，并提高整体系统可靠性。

全面集成式屏蔽设计

金属屏蔽外壳包覆于连接器周围，并与可移动滑盖协同工作，以减少M.2接口周边的电磁泄漏。当模块插入并关闭滑盖后，屏蔽结构即可自动发挥作用，无需额外使用胶带、固定支架或外部屏蔽组件。

优势
•  在连接器层面提升EMI性能
•  减少对二次屏蔽材料的使用需求
•  简化系统设计与组装流程
•  更高效地利用PCB和系统空间

增强型接地结构

屏蔽外壳直接与 M.2 模块接地焊盘相连，构建低阻抗回流路径，有助于抑制无用噪声传播，提升电磁兼容性能。

优势
•   降低辐射发射（Radiated Emissions）
•   提高噪声抑制能力
•   增强系统级EMC性能
•   在高密度集成系统中实现更稳定的运行

面向制造的设计

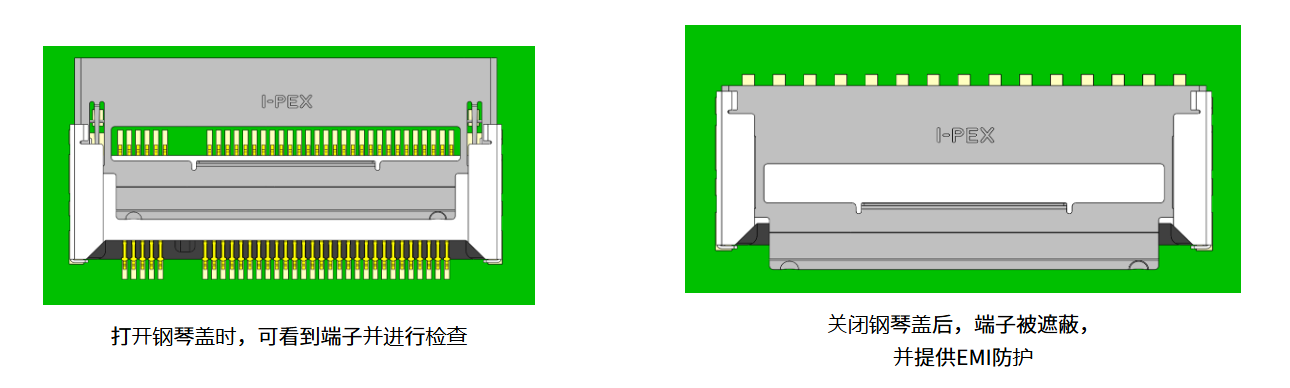

尽管采用了屏蔽结构，SX-M2仍保持了对自动光学检测（AOI）的可视性，能够在生产过程中实现焊点可靠检测。

优势
•   支持制造过程中的质量控制
•   提高检测可靠性
•   降低生产风险和工艺波动

标准M.2兼容性（B-Key）

SX-M2保留了标准67位M.2连接器的电气和机械兼容性，无需进行大幅重新设计即可应用于现有系统架构中。

优势
•   易于在现有平台中导入和应用
•   对系统架构的影响最小
•   缩短开发周期
•   降低导入成本

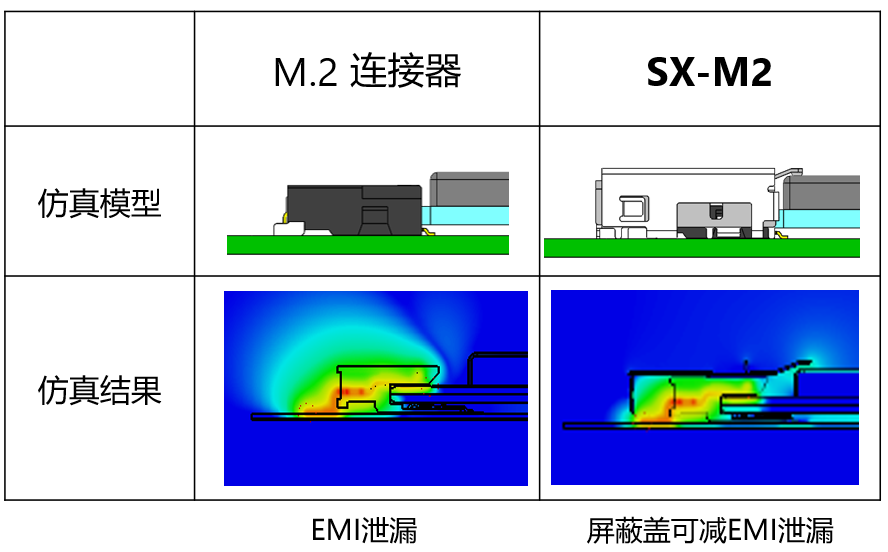

为评估屏蔽效果，I-PEX 进行了3D电磁仿真和辐射噪声分析，并将SX-M2连接器与传统M.2连接器进行了对比。

仿真条件
 •   仿真软件： CST Studio Suite 2024 SP5
 •   频率设置： 2.4 GHz、5 GHz、6 GHz

仿真结果

仿真结果表明，在所评估的频率范围内，连接器周围的辐射能量得到了明显降低。

与传统 M.2 连接器相比，SX-M2 的设计显著降低了连接器区域周围电磁场的集中程度。这些结果证实了集成式屏蔽外壳和滑盖结构在抑制电磁辐射及减少电磁泄漏方面的有效性。

分析结果还显示，连接器开口周围的辐射热点有所减少，从而有助于提升电磁兼容性，并增加系统层面的设计裕量。通过降低互连部位的电磁辐射，SX-M2 有助于提高高密度集成电子系统的运行可靠性。

在增设EMI抑制结构时，通常会带来高速信号性能劣化的顾虑。然而，SX-M2经过专门设计，

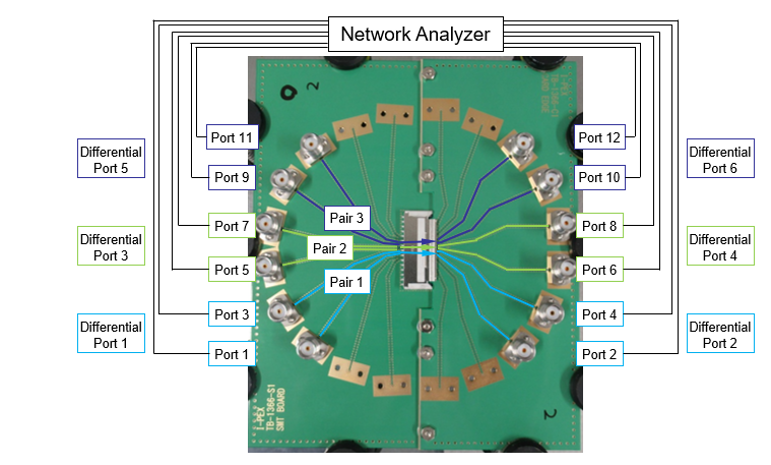

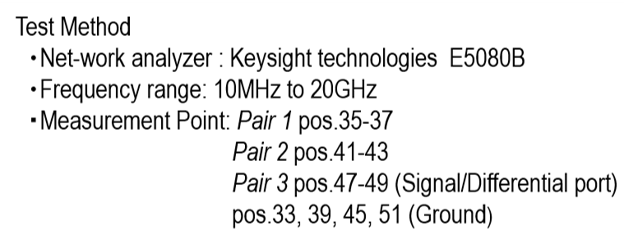

我们对以下性能参数进行了评估：
 •   插入损耗（Insertion Loss）
 •   回波损耗（Return Loss）
 •   近端串扰（NEXT，Near-End Crosstalk）
 •   远端串扰（FEXT，Far-End Crosstalk）

SI测试结果

经测试验证，SX-M2的屏蔽结构在保持信号完整性性能的同时，实现了更优异的EMI抑制效果。

测试结果表明了可直接在连接器层面实现有效的 EMI 抑制，且不会对信号传输产生负面影响。这使得系统级 EMC 性能得以提升，无需在电气性能与 EMI 抑制之间做出传统取舍。

通过将SX-M2集成到电子系统中，设计人员可以提升电磁兼容性，同时简化系统集成并降低开发风险。

降低 EMC 认证风险
通过在连接器层面抑制电磁辐射，SX-M2 有助于降低产品开发和认证过程中出现 EMC 合规性问题的概率，从而减少因重新设计和项目延期而产生的风险及成本。

改善电子子系统之间的共存性
减少不必要的电磁辐射有助于降低相邻元件和子系统之间的相互干扰，从而支持高密度集成设计中的稳定运行，并提升整体系统可靠性。

减少对额外屏蔽组件的依赖
SX-M2能够减少对辅助屏蔽外壳、导电垫片、屏蔽胶带及其他EMI对策措施的需求。这有助于减少组件数量、简化装配流程，并优化系统设计。

更强的设计与布局灵活性
增强的EMI性能为设计人员在紧凑型产品中布置模块及其他电子组件提供了更大的灵活性，从而能够更高效地利用可用空间。

随着电子设备不断向小型化和高度集成化发展，控制电磁干扰（EMI）变得越来越重要。

传统 M.2 连接器可能成为辐射发射的来源，从而影响 EMC 性能。I-PEX SX-M2 连接器采用独特的屏蔽外壳（Shield Shell）和滑盖（Slide Cover）设计，有助于抑制 EMI，同时保持出色的信号完整性（SI）。

SX-M2 专为 B-Key M.2 应用而设计，与标准 M.2 接口保持完全兼容，并通过内置 EMI 抑制功能，无需额外的屏蔽组件即可实现 EMI 抑制。这使其能够轻松集成到现有系统设计中，同时有助于提升 EMC 性能。

SX-M2 将 EMI 抑制、信号完整性和标准 M.2 兼容性相结合，为广泛的 B-Key M.2 应用提供了实用的解决方案。它有助于简化系统设计、提升 EMC 性能，并支持计算、网络、工业及通信设备的可靠运行。

通过在连接器层面降低 EMI，SX-M2 可减少对额外 EMI 对策的需求，为下一代 M.2 平台提供简单而有效的解决方案。
