MINIFLEX® 4-ST

MINIFLEX 4-ST Product Image
超低背(高度= 0.5 mm),0.4 mm间距, 水平插拔, 后锁式
  • 超薄型产品,高度0.5 mm

  • 特有机械锁扣提供更大的FPC保持力

  • 在没有插入 FPC 的情况下闭合钢琴盖,连接器仍可使用

接点间距(mm):
0.400
Height:
0.55 Max (0.50 Nom.) ,
可提供Pin数:
4 6 8 10 12
嵌合类型:
水平

下载


  • 产品目录

  • 2D图面

  • 技术参数

  • 3D图面(IGES)

  • 3D图面(STEP)

  • FPC Pattern (DXF)

  • Symbols(脚位图)和Footprints(封装图)

  • 测试报告

  • 操作手册

  • 包装标准

  • 认证

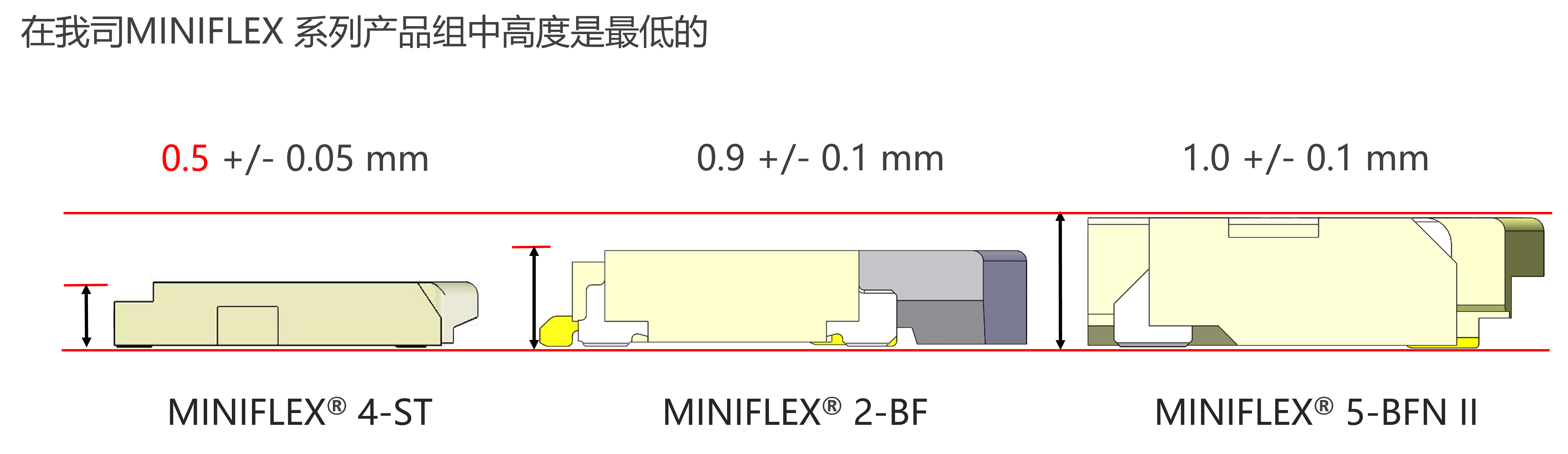

  • 超薄型产品,高度0.5 mm

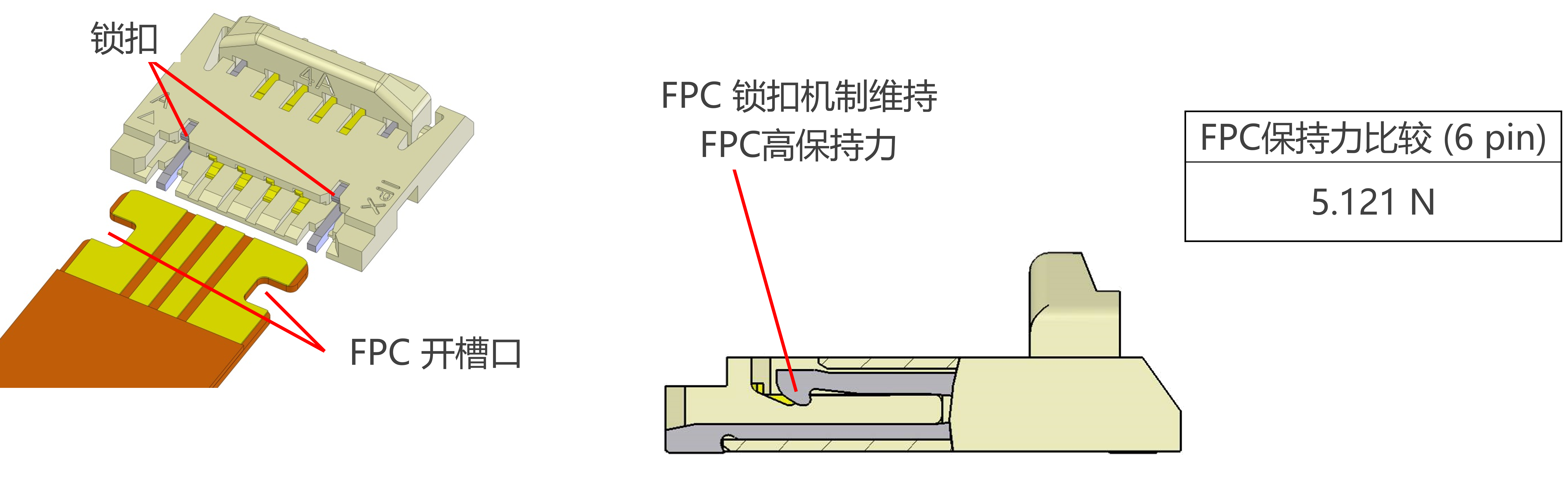

    特有机械锁扣提供更大的FPC保持力

    特有机械锁扣提供更大的 FPC 保持力

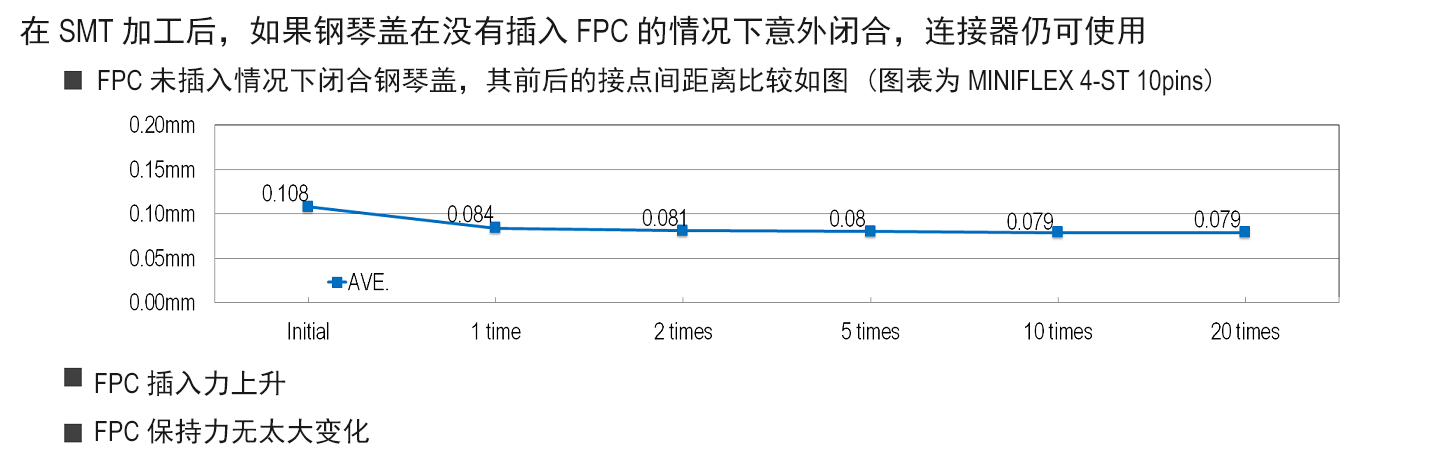

    在没有插入 FPC 的情况下闭合钢琴盖,连接器仍可使用

    在没有插入 FPC 的情况下闭合钢琴盖,连接器仍可使用

    Product Type
    后锁式
    嵌合类型
    水平
    Contact pitch
    0.40 mm
    Height
    0.55 Max (0.50 Nom.) ,
    Depth
    3.00 mm
    Width Formula
    1.90+(0.4*?P) mm
    Pin count
    4 6 8 10 12
    FPC/FFC Thickness
    0.12
    Current rating
    0.4A / Signal pin
    Full shielding (ZenShield®)
    No
    Mechanical lock
    Yes
    Shielded FPC / FFC
    No
    Other Features
    高保持力机械锁扣

    推荐料号

    若列表中查询不到您要查找的料号,请使用调查表询问



    MINIFLEX 4-ST RECOMMENDED PART NUMBERS

    Pin count Part Number
    4 20588-004E-01
    6 20588-006E-01
    8 20588-008E-01
    10 20588-010E-01
    12 20588-012E-01
    其他料号
    请注意:此列表可能包含了暂时还没有可用样品的产品和不再销售的型号。
    如您有新的询价,请参考上述推荐的料号。



    OTHER MINIFLEX 4-ST PART NUMBERS

    Pin count Part Number
    4 20751-004E-01
    6 20751-006E-01
    8 20751-008E-01
    10 20751-010E-01
    12 20751-012E-01
