什么是双芯线束,为什么需要它?

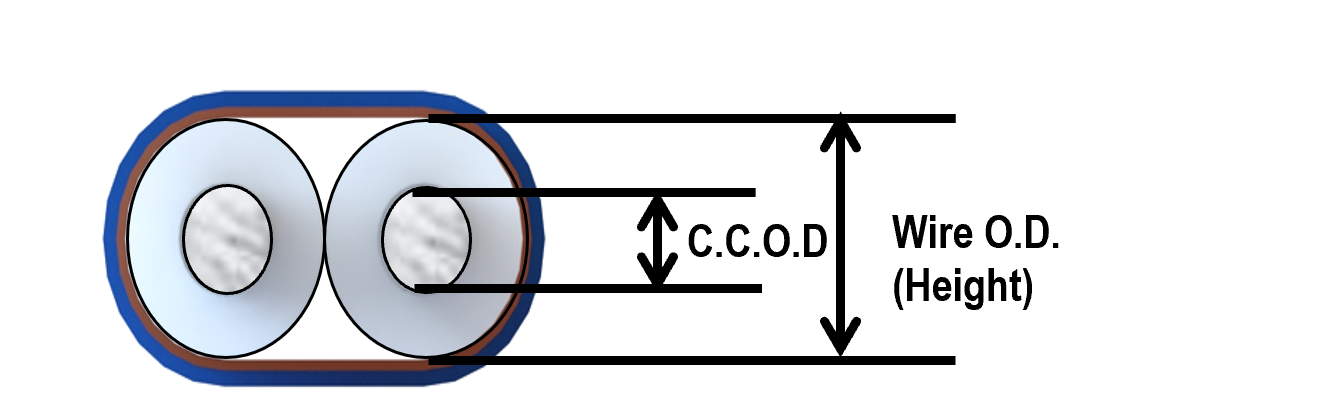

双芯电缆有两个中心导体,通常用于差分信号。这两根导体被橡胶或塑料等绝缘体隔开和包围。与极细同轴电缆一样,这些导体周围也有一层绝缘介质。外部为金属导电屏蔽层,用于接地回流,外被为 PVC 护套。双芯电缆更适用于使用低电压、低偏斜和相位匹配信号的高速数字数据传输。与 PCB 线路相比,这些电缆的散热更少,信号损耗更低,因此可用来互连电路板上的设备。根据系统所需的SI性能,有各种尺寸的双芯电缆可与 I-PEX 连接器配合使用。

Size of Twinax cable
AWG (size)
Characteristic impedance (ohm)
C.C.O.D : Center Conductor Outer Diameter
Wire .O.D.
(Outer Diameter)
(mm)
(height x width)
Color
Rating Temperature (℃)
#40
90
0.09
0.38×0.59
Blue
80
100
0.09
0.41×0.62
Blue
80
#42
105
0.075
0.35×0.54
Blue
80

不同尺寸的双芯线电缆的插入损耗性能如下面的图表所示。

Insertion LossInsertion (S4P)

(dB)
10 GHz
20 GHz
30 GHz
40 GHz
*Inner Conductor Material
#4
Twinaxial cable AWG#40 90ohm
-3.34
-5.92
-9.29
-13.42
Sn Plated Sn-Cu Alloy
#5
Twinaxial cable AWG #40 90ohm
-3.05
-5.28
-7.68
-10.09
Tinned copper alloy
#6
Twinaxial cable AWG #40 100ohm
-3.18
-5.44
-7.58
-9.62
Tinned copper alloy
#7
Twinaxial cable AWG #42 105ohm
-2.94
-4.44
-5.98
-7.94
Silvered copper alloy

AWG #42 电缆的损耗小于 AWG40 电缆,但这也可能是由于内部导体镀层的影响。



屏蔽和非屏蔽连接器均可用于 Twinaxial 电缆组件,并可选配机械锁。在 PCB 线路上传输的低速信号,其元件之间的距离相对较远,因此可以使用无 EMI 屏蔽的连接器,因为信号之间的相互干扰很小。但是,对于空间相对较小、结构紧凑的设计中的高频信号,我们提供带有 ZenShield® 和可选配的机械锁扣功能的全屏蔽连接器,以实现可靠的连接。

AWG 40 和 42 线径的 双芯电缆可与 CABLINE®-VS、CABLINE®-VS II、CABLINE®-CA、CABLINE®-CA II 和 CA II PLUS 以及 CABLINE®-UM 系列产品配合使用,提供完整的线束解决方案,在设计中提供电气和机械灵活性,可使用不同物理尺寸和损耗曲线的电缆。

双芯电缆 CABLINE®-VS II、CABLINE®-CA II 和 CABLINE®-CA II PLUS 双芯线连接器提供 ZenShield® 完整 360 度金属屏蔽,在高密度、拥挤的 PCB 布局中使用完整的线束时,可最大限度地降低 EMI 和开关噪声。同样,CABLINE®-VS/ VS II、CABLINE®-CA 和 CABLINE®-CA II/ CA II PLUS 系列产品还提供有机械锁扣的选项,可在高强度振动和移动的设备应用中提高连接的可靠性和坚固性。

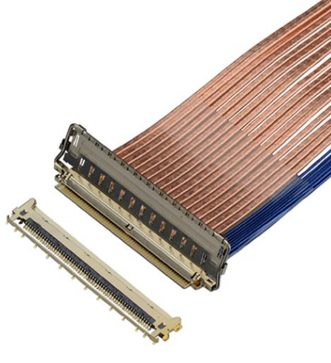

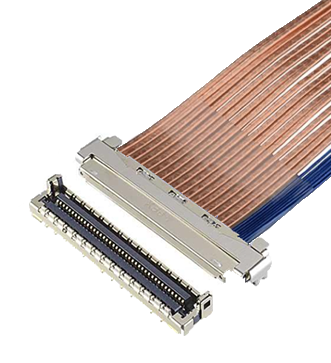

Figure 2. CABLINE -CA IIP Plus, CABLINE -VS and CABLINE -UM Series Cable Assemblies
图2. CABLINE® -CA IIP PLUS 和 CABLINE®-UM 系列电缆组件
