New Product Release: CABLINE®-UM(2019/Feb/22)

고속 데이터 전송 애플리케이션에 최적:

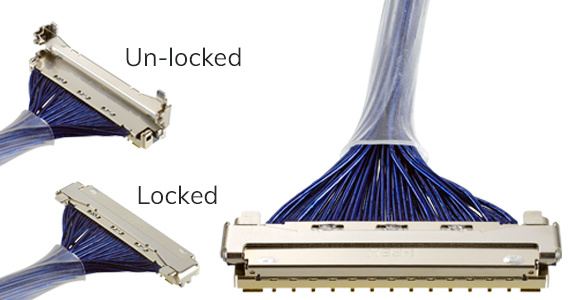

기계식 잠금 메커니즘 옵션이있는 새로운 직각 수직 체결형 마이크로 동축 완전 차폐 커넥터


CABLINE-UM I-PEX 커넥터의 신제품 CABLINE®-UM 마이크로 동축 케이블 커넥터는 고속 전송 환경에서의 노이즈로부터 부품을 보호하기 위해 360도 EMC 차폐 기능으로 설계되었습니다. 직각 수직 체결 방식은, PCB 내 배치를 용이하게 해주어 설계 옵션을 다양하게 만들어줍니다. 옵션 사양인 기계식 잠금 메커니즘을 사용하면, 플러그가 고정되어 보드에서 쉽게 분리되지 않습니다. 또한 전송속도 20+Gbps용 고속 접점 설계로 최신 Thunderbolt 3(20Gbps), eDP(HBR3 8.1Gbps), USB 3.1 (10Gbps) 및 기타 고속 데이터 전송 표준에 최적화되어 있습니다.





제품 정보


상품명: CABLINE®-UM

종류: 마이크로 동축 전선 대 기판 커넥터

상세 내용: 0.4mm 피치로 매우 효율적인 공간 절약형 커넥터입니다. 체결 높이는 2.2+/-0.15mm (잠금 커버 포함) 및 2.0+/-0.15mm (잠금 커버 제외)입니다. EMC 차폐 기능과 멀티 그라운드 접점 설계로 인해 장치 내부의 노이즈를 방지하며 고속 전송 표준을 준수합니다. 이 새로운 기능 덕분에 노이즈 차단을 위한 개별 차폐 커버 및 차폐 테이프의 필요성이 없어졌습니다.  CABLINE®-UM 커넥터에는 표준 30핀과 40핀 옵션이 있습니다. 주문 제작 핀 수는 10-60핀 범위에서 가능합니다. 수평 방향 체결방식의 차폐 커넥터인 CABLINE®-CA II도 보유하고 있습니다. CABLINE®-UM 커넥터를 사용하면 EMC 문제를 해결하면서 최신 고속 통신 규약에 대응 가능하므로 설계자들에게 그들의 혁신적인 솔루션에 집중할 수 있는 자유를 줄 수 있습니다.

특징

  • ThunderboltTM 3(20 Gbps/lane)와 같은 고속 전송 내부 접속에 적합
  • 360도 EMC 차폐와 멀티 그라운드 접점 설계로 EMI 누출 방지
  • 기계식 잠금 커버로 높은 체결 유지력 실현
  • 높은 접촉 신뢰성
