电源连接器 & 电源端子


AP 系列:板对板电源端子

ISFIT®: Press-fit 端子



目录:


为什么要在您的汽车零部件和工业设备中选择 I-PEX板对板电源端子(AP系列)?

  1. 紧凑型设计能够 承受大电流和高温工作环境(AP 系列)
  2. 一步即可嵌合到位的功能,有助于简化工作步骤和提高效率,并减少零件数量(AP-10)
  3. 连接器重量的减轻使反向安装的第二次回流焊成为可能,有助于实现灵活的 SMT 设计 (AP-TSS10&AP-LT10)

1. 紧凑型设计使得(AP 系列)能够 承受大电流和高温工作环境

我们独创的专有技术,实现了能够处理大电流的小型产品。这些产品可承受大电流带来的升温,从而确保了可靠的性能,即使长期使用也能得到性能保障。



AP-10 AP-TSS10 & AP-LT10
AP-10 AP-TSS10
高温寿命(通电)接触电阻
测试条件: 105℃ (378 K)
额定电流: 16 A
测试时间: 1,000 小时
高温寿命(通电)接触电阻
测试条件: 125℃ (398 K)
额定电流: 16 A
测试时间: 1,000 小时
AP10_temp1AP10_temp2 APTSS10_temp1APTSS10_temp2
温度循环测试
接触电阻
测试条件:
-40℃(233 K) ⇔ 105℃ (378 K)
30 分钟 ⇔ 30 分钟
测试时间: 1,000 次循环
温度循环测试
接触电阻
测试条件:
-40℃ (233K) ⇔ 125℃ (398 K)
30 分钟 ⇔ 30 分钟
测试时间: 1,000 次循环
AP10_temp3AP10_temp4 APTSS10_temp3APTSS10_temp4


2. 一步即可嵌合到位的功能,有助于简化工作步骤和提高效率,并减少零件数量(AP-10)

母座的4个弹性接触点结构可减少浮动性能和焊接应力。可以在同一块电路板上使用多个单元,有助于减少组装时间。


即使在未对准的情况下,母座的4个弹性接触点也能够保证正确插入。容错量为 0.55 mm(X 轴)/0.70 mm(Y 轴),确保了良好的接触可靠性。

AP10mating

与传统的母线连接方法相比,AP-10还减少了所需的电路板空间,并减少了连接部件的数量。总体而言,AP-10 与传统的母线连接方法相比具有成本优势。




3. 连接器重量的减轻使反向安装的第二次回流焊成为可能,有助于实现灵活的 SMT 设计(AP-TSS10&AP-LT10)

AP-TSS10使用铝作为基材,重量比普通黄铜材料轻约67%。 它可以在第二次回流焊工艺中实现反向(背面)安装。另一方面,普通黄铜和其他材料在倒置(背面)安装的回流安装过程中,可能会因自身重量而导致组件掉落,或者可能导致安装缺陷。 I-PEX的AP-TSS10有助于提高安装工艺和SMT设计的灵活性。

APTSS10_structure

上述三点都有助于降低车载组件/应用的总成本。



更多信息,请点击这里: AP-10, AP-TSS10&AP-LT10





ISFIT®:无焊料 Press-Fit 端子


ISFIT无焊料 press-fit 传统连接器直接焊接在电路板上,而 press-fit 连接器可以使用简单的 press-fit
方法进行安装,从而简化了工艺。通过消除焊接安装过程来降低制造成本。

但是,press-fit 方法可能会损坏PCB,且安装时需要很大的压力。为了解决这些问题,I-PEX推出了一个全新概念的端子ISFIT®系列。

  1. 消除对PCB的损坏
  2. 更小的插入力
  3. 端子产品阵容

1. 消除对PCB的损坏

我们独特的弹片结构端子设计消除了插入过程中对PCB的损坏。没有弹片结构的传统鱼眼端子会对PCB 通孔边缘,以及内壁造成损坏。


(比较:通孔边缘)




(比较:内部通孔)



2.更小的插入力要求

ISFIT®弹片结构端子在插入过程中会吸收插入力。与鱼眼版本相比,它降低了摩擦系数,从头到尾都保持较低的插入力。




3. 端子产品阵容






了解有关ISFIT®无焊料兼容引脚端子/ Press-Fit 连接器技术的更多信息。

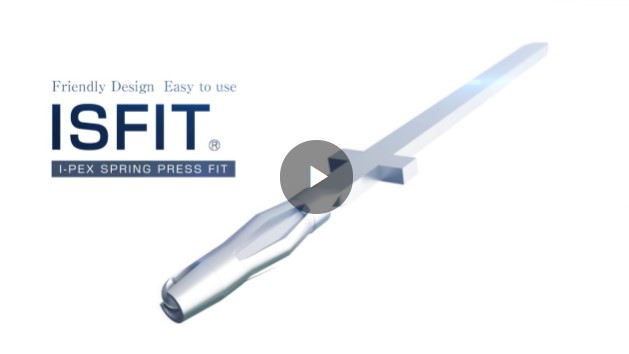

ISFIT®无焊料兼容引脚端子视频


按需定制连接器

I-PEX可根据要求提供使用ISFIT®端子的定制连接器。请联系我们了解详情
