引脚输出
根据信号引脚、布局和电路板布线的不同,线束组件中每个连接器上的引脚分配也可能不同。I-PEX 高速线束组件提供两种不同类型的引脚分配配置,即 1-N 型直引脚分配和 1-1 型镜像引脚分配配置,以便在设计中灵活布线和布局。
例如,线束一端连接器上的引脚 1 连接到线束另一端连接器上的引脚 N。在这种配置中,每根极细同轴电缆都保持平直,同时连接两侧的两个引脚,以避免线束组件中的电缆相互交叉。通过将印刷电路板/连接器引线框架相对于线束的另一侧旋转 180 度,可以实现这种布置。线束组件的 1-N 配置在电路板设计中非常有用,如下图所示,在同一电路板设计中,必须在板对板或芯片对芯片中连接两个相互具有镜像引脚输出的元件,而无需在不同层上连接信号或使用多个通孔交叉信号。

Connector 1 | Connector 2 | |
Pin Assignment | N | 1 |
N-1 | 2 | |
・ | ・ | |
・ | ・ | |
2 | N-1 | |
1 | N |

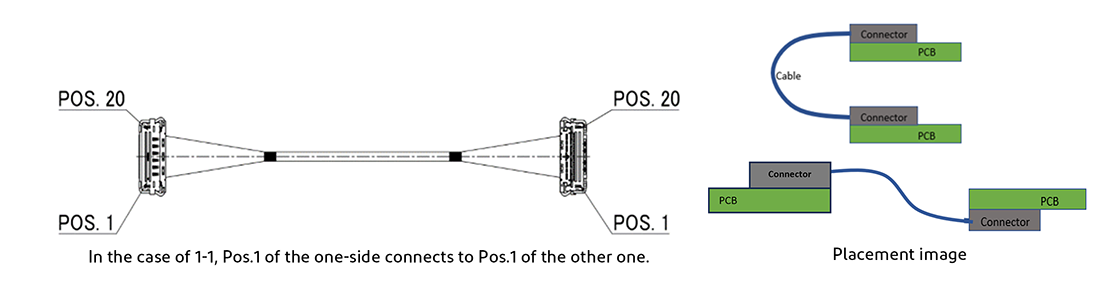

但是,在 1-1 引脚输出配置中,线束一端连接器的引脚 1 与线束另一端连接器的引脚 1 相连。线束组件的 1-1 配置适用于电路板设计,在这种情况下,必须连接同一电路板或不同电路板上引脚输出相同的两个组件。1-1 引脚输出线束组件如下图 2 所示:

Connector 1 | Connector 2 | |
Pin Assignment | N | N |
N-1 | N-1 | |
・ | ・ | |
・ | ・ | |
2 | 2 | |
1 | 1 |
