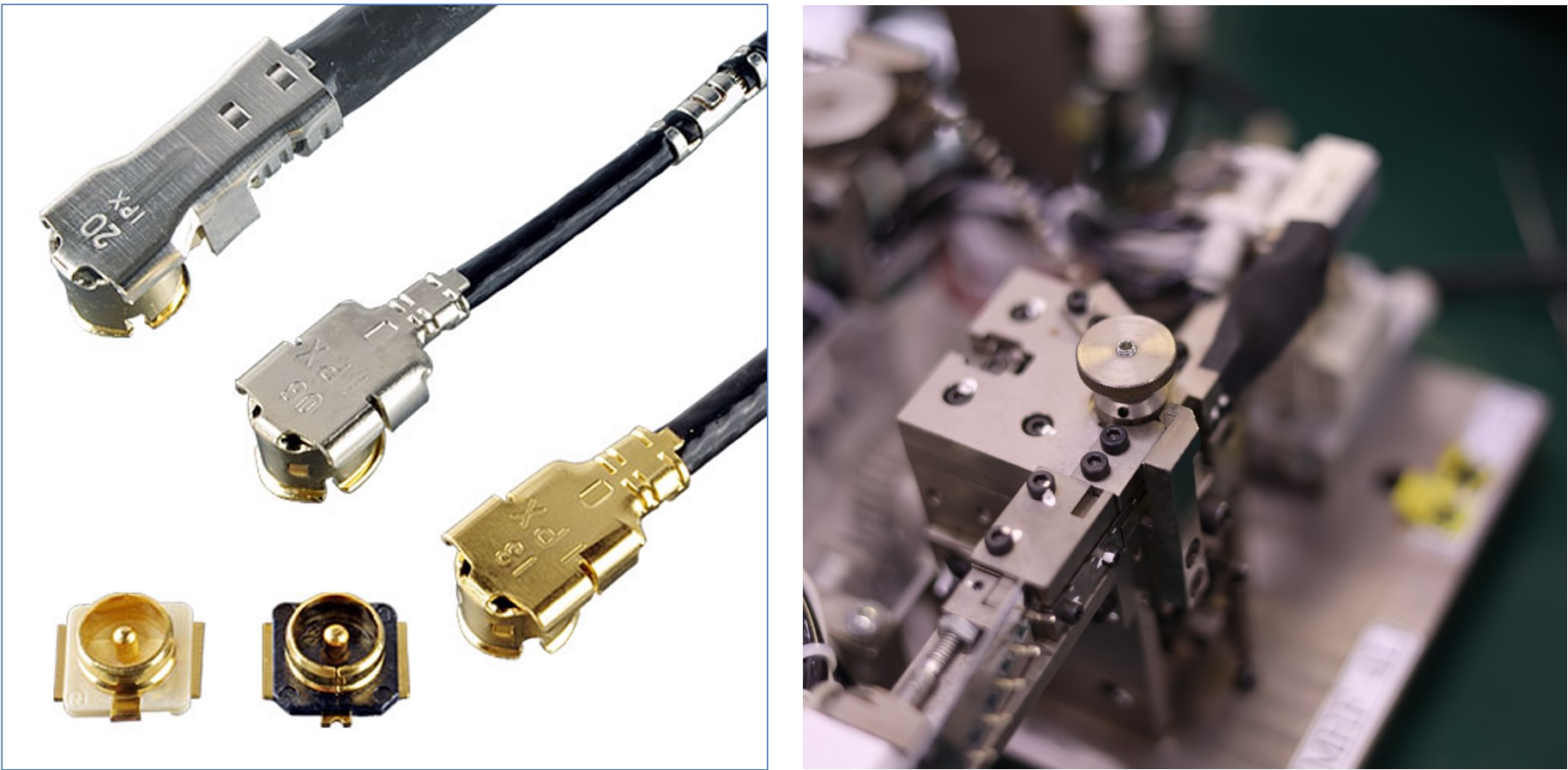

带 MHF 接线夹具的高效线束装配
采用I-Fit®技术的I-PEX MHF®产品得到了许多天线和线束制造商的支持。
用于制造MHF®线束的MHF®接线夹具已累计出货1，000多套。夹具通过实现更简单、更高效的捏夹过程，使线束更易于组装，从而实现稳定的生产。
使用MHF®连接夹具的线束装配过程
1. 电缆切割 & 剥离
使用专用机器实现精确和稳定的三段式带状线缆生产
 |
 |
 |
 |
|
 |

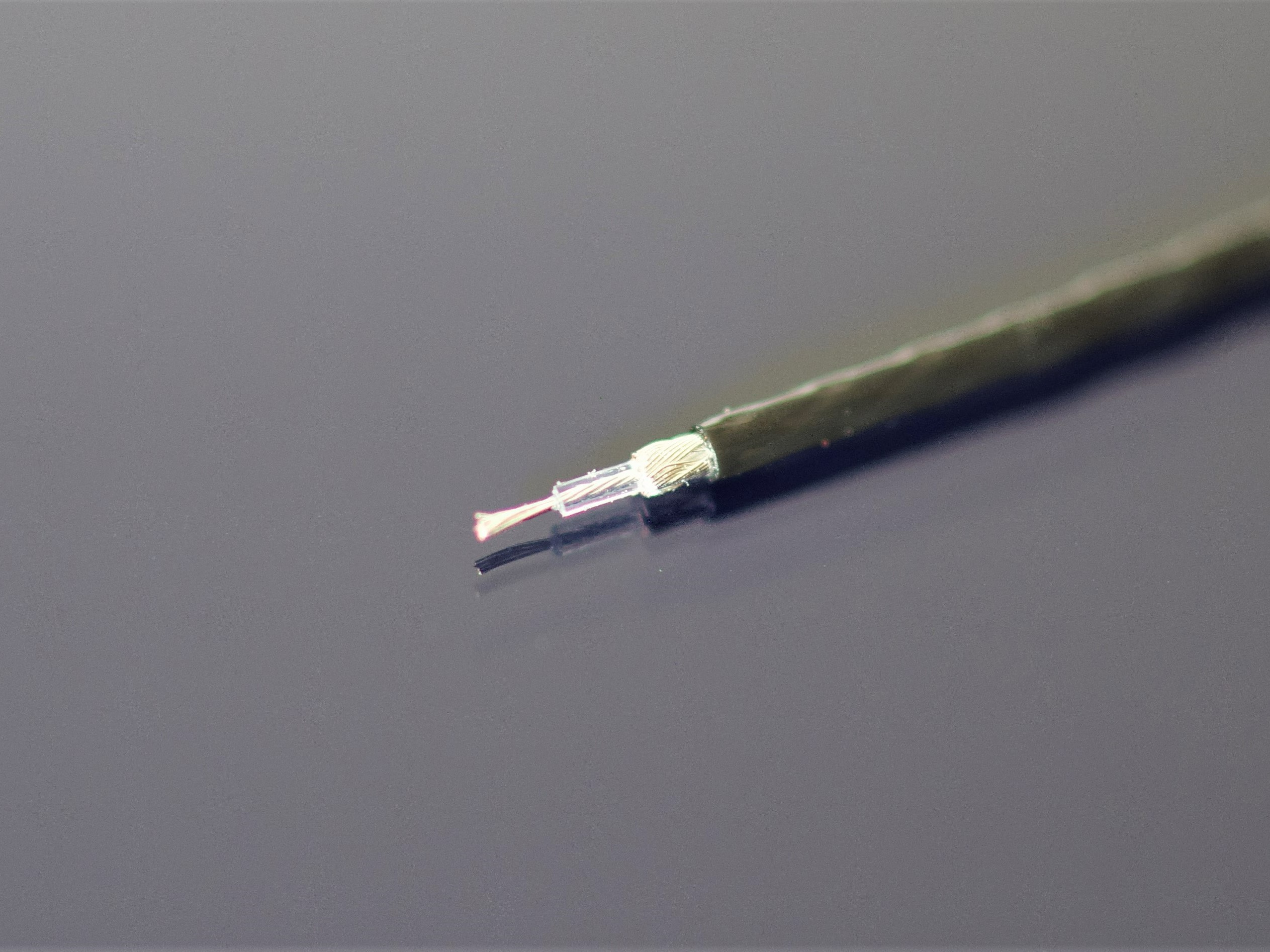

| 选择指定的线缆。 | 在恒定长度的切割机中设置指定长度的线缆。线缆会被自动切割成指定的长度。 | 用于射频同轴电缆的三级剥线机。 |
2. 线束组件
***此工艺中使用到了MHF®接线夹具用于 ***
带夹具的 MHF® 接线 = 采用 i-Fit® 技术的高质量、高生产率 MHF® 接线
3. 连续性和耐压测试 & 外观检查
根据I-PEX产品标准进行传导和耐压测试。确保高质量。
|
 |
|
 |

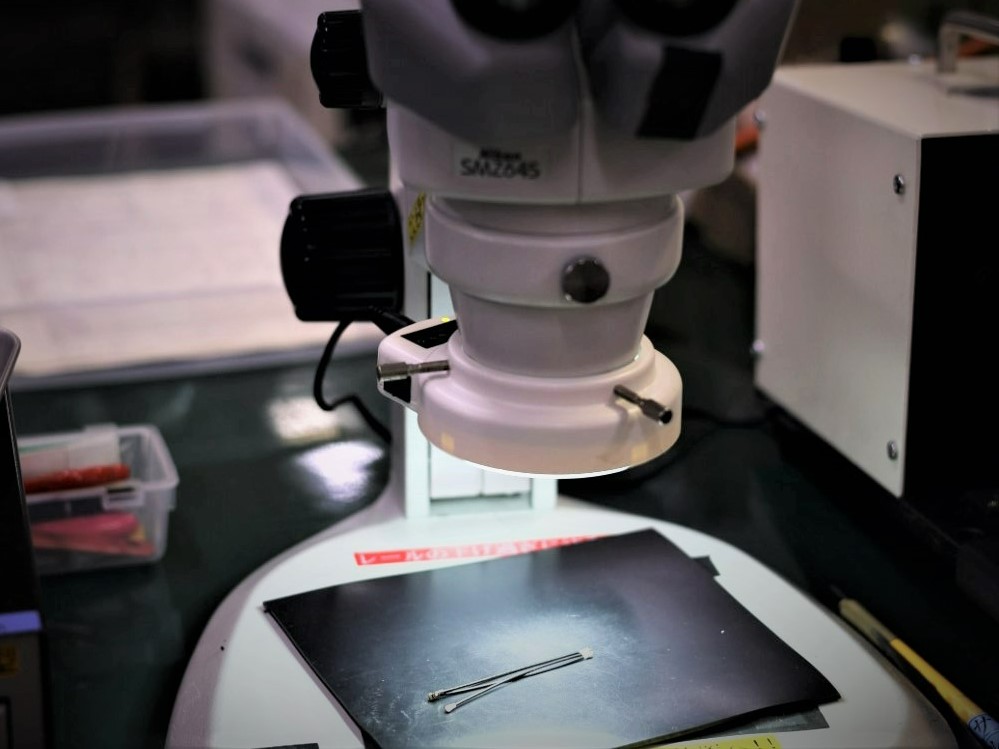

| 使用测试机，根据I-PEX产品标准进行连续性和耐压测试，以确认与标准的一致性。（点击此处查看产品标准，包括连续性和耐压） | 我们还使用体视显微镜在将产品交付给客户之前检查划痕、凹痕和其他外部缺陷。 |
线束组装
带夹具的 MHF® 接线 = 采用 i-Fit® 技术的高质量、高生产率 MHF® 接线
1) 将 MHF® 公座的卷盘连接到采用 i-Fit® 技术的 MHF® 接线夹具上。
2) 通过手工才做将三层剥皮电缆精确插入MHF接线夹具来完成接线，MHF®接线夹具是使用气压来夹紧片的。MHF接线不使用焊料，通过把RF同轴电缆的中心导体夹在连接器公座的接触弹簧之间的方式来传导RF®信号。
有关接线说明，请参阅i-Fit®技术/MHF®超小型射频同轴连接器视频。
https://www.i-pex.com/zh-cn/library/video/i-fit-crimping-technology
通过使用MHF接线夹具，您可以实现更高效，更稳定的高质量MHF线束生产。有关I-PEX MHF接线夹具（包括耗材）的更多信息，请联系我们的销售代表或官网的[联系我们]链接。
