EVAFLEX® 5-SE-G VT

EVAFLEX 5-SE-GVT image
單手作業的自動鎖扣特色,高溫環境(125℃),高速數據傳輸,垂直插拔,0.5 mm 間距帶屏蔽的FFC/FPC連接器

    自動鎖扣的設計可實現單手作業,適用於手動 或機器人裝配

    傳輸高信號設計(4+ Gbps V-by-One)

    用於汽車和工業應用的高熱量和高耐用性連接器

*操作方法請參考「如何嵌合和解除」的影片來處理。

接點間距(mm):
0.5 mm
Height:
6.7 Max (6.6 Nom.)
可提供Pin數:
20 30 40 50 60
嵌合類型:
垂直

下載


自動鎖扣的設計可實現單手作業,適用於手動 或機器人裝配

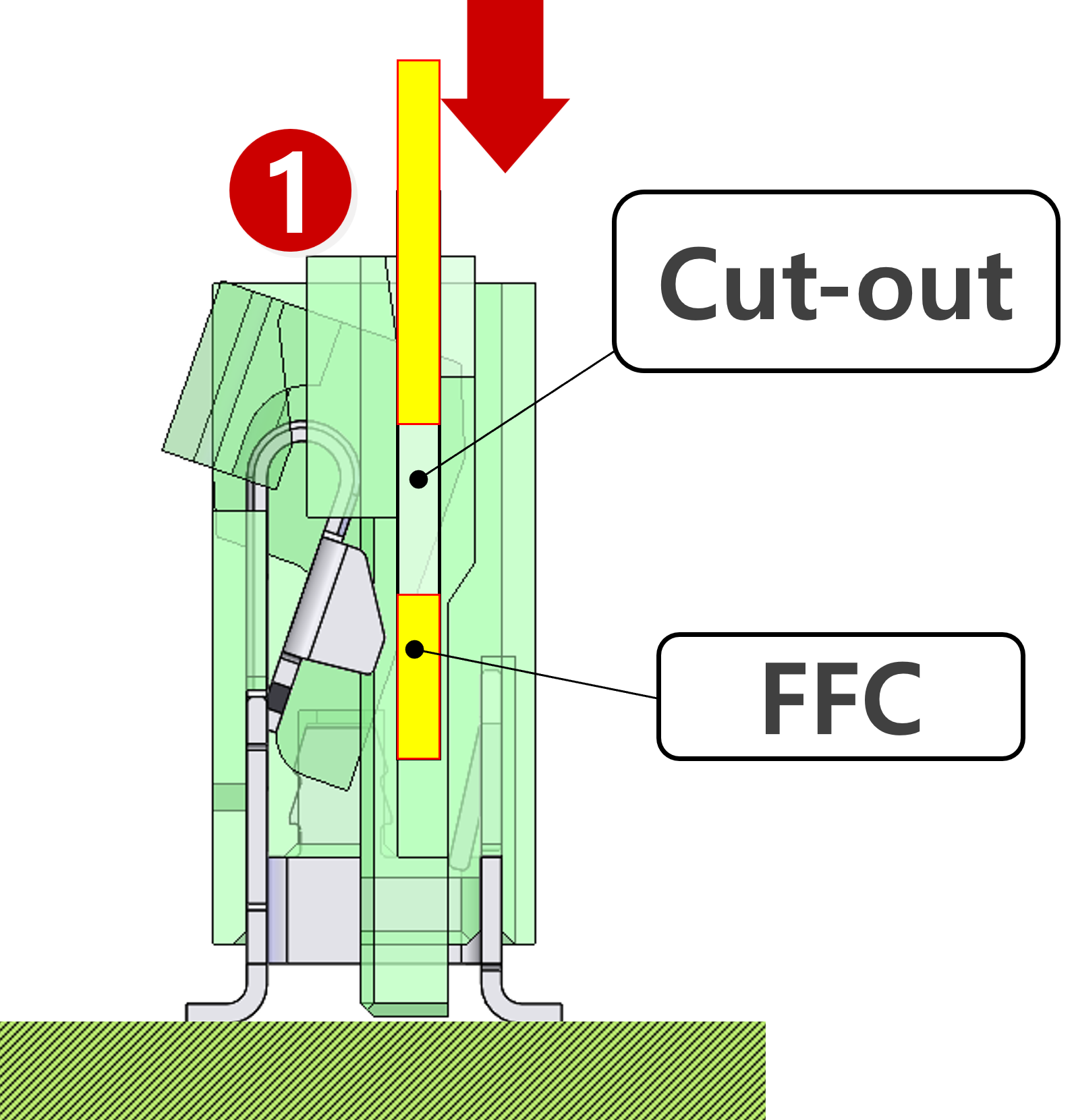

一步完成 FFC 插入
EVAFLEX 5-SE-G VT_FAB1
 FFC 插入

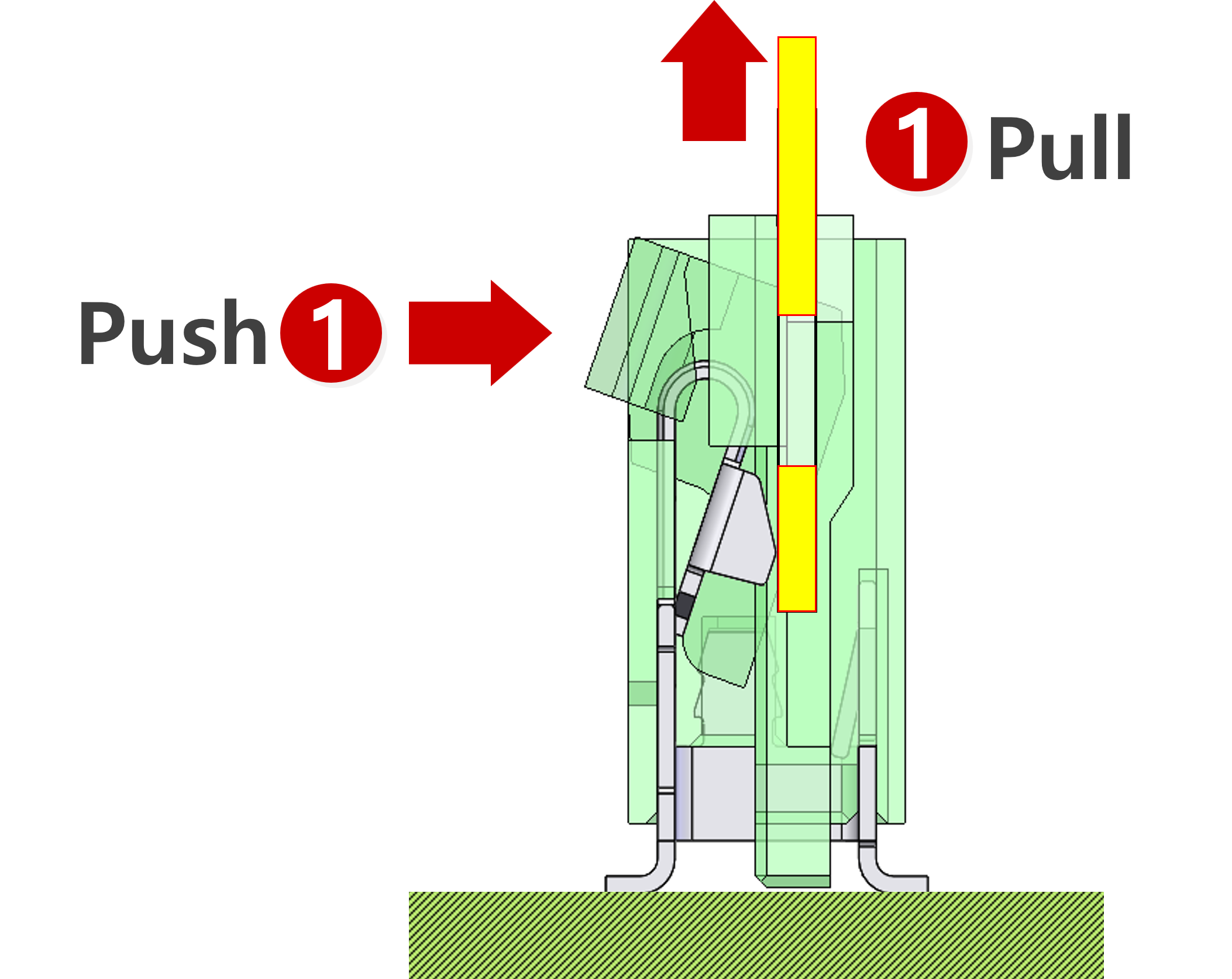

一步完成FFC 拉出
EVAFLEX 5-SE-G VT_FAB1-2
按下後釋放鎖扣即可拉出FFC
EVAFLEX 5-SE-G VT_FAB1-3

可單手同時進行鬆開鎖扣及拉出FFC



傳輸高信號設計(4+ Gbps V-by-One)

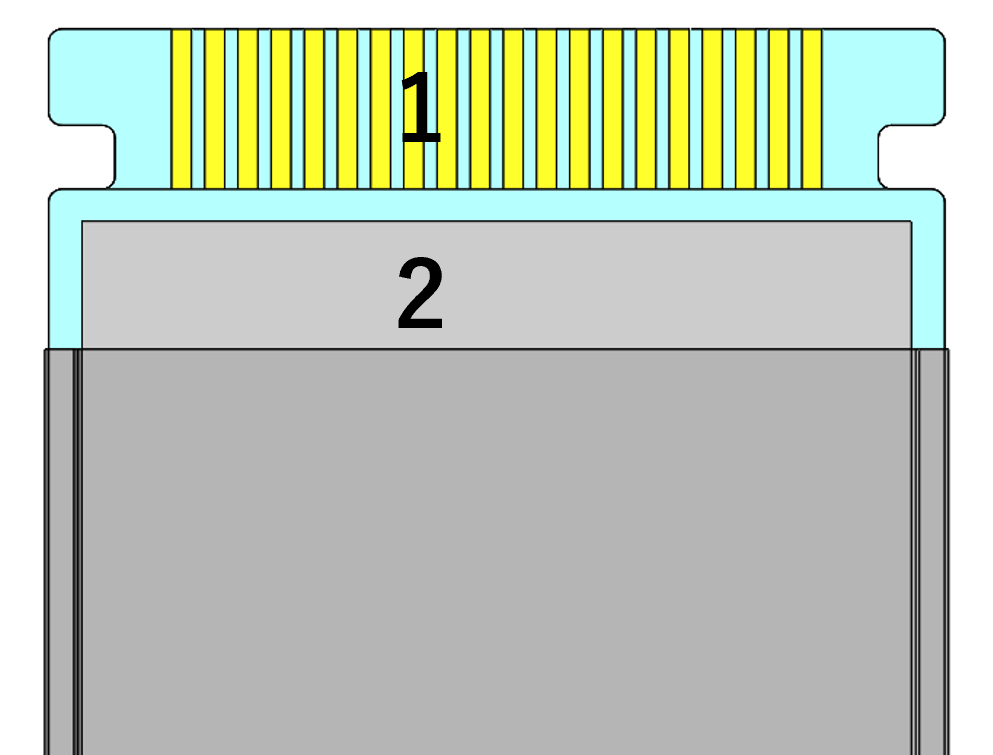

1: 信號圖像  2: 接地圖像

EVAFLEX 5-SE-G VT_FAB2-1
推薦FFC形狀

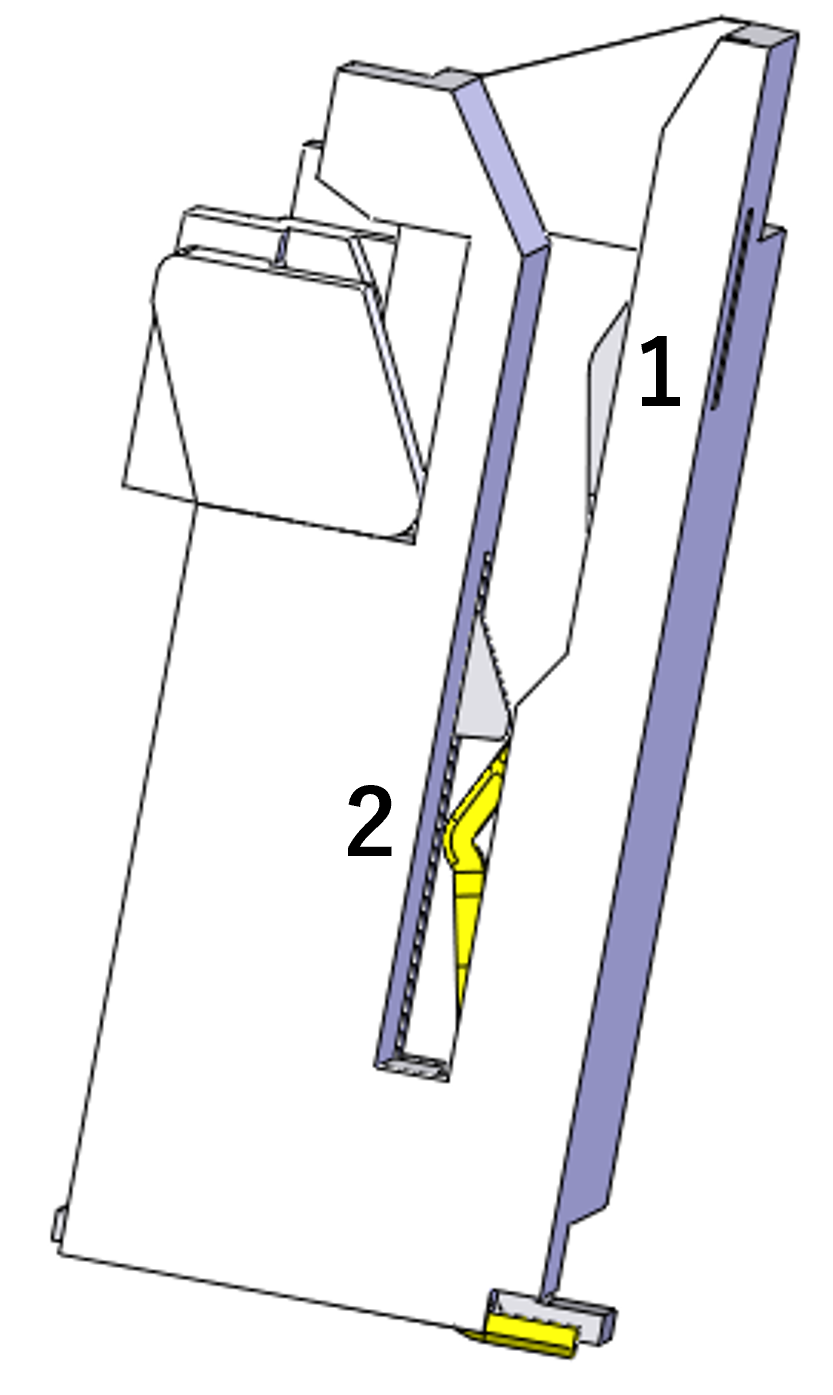

Hold down 結構可做為接地使用,可支援高速數據
傳輸,目標速度: up to 4+ Gbps (V-by-One® HS)


EVAFLEX 5-SE-G VT_FAB2-31: 接地 pin (Hold-down)  2: 接觸點
EVAFLEX 5-SE-G VT_FAB2-2

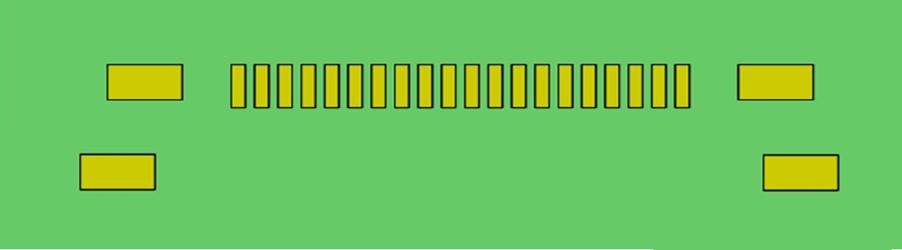

推薦 PCB 佈局
EVAFLEX 5-SE-G VT_FAB2-4

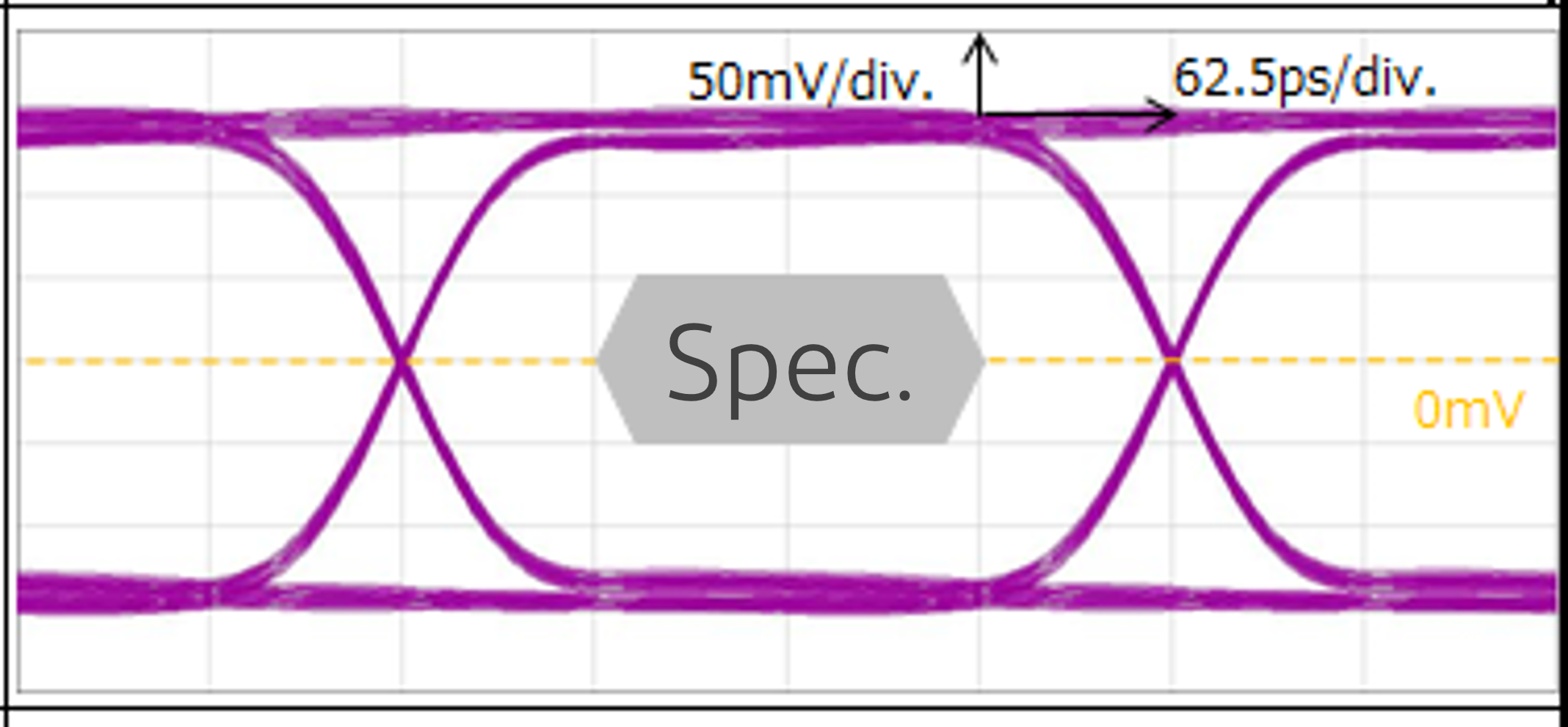

眼圖 4 Gbps (實際l)



用於汽車和工業應用的高熱量和高耐用性連接器

性能穩定,即使在惡劣的環境下,也能提供廣泛的應用。

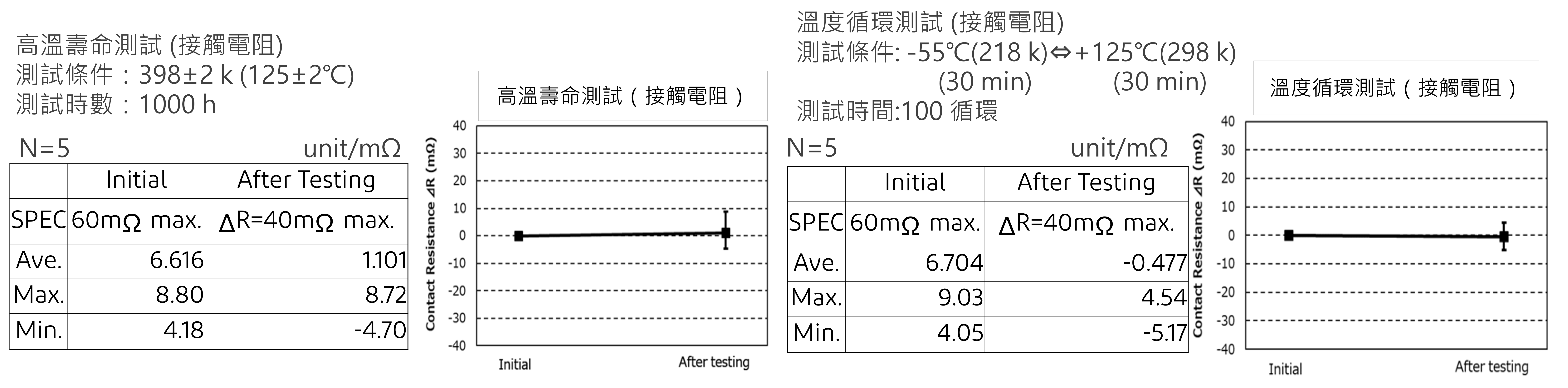

高溫壽命測試 (接觸電阻)
測試條件:398±2k (125±2℃)
測試時數:1000h
N=5, unit/mΩ

EVAFLEX_5-SE-G_VT_FAB3_1
EVAFLEX_5-SE-G_VT_FAB3_2
高溫壽命測試(接觸電阻)



溫度循環測試 (接觸電阻)
測試條件: -55℃(218k) (30min)⇔+125℃(298k) (30min)
測試時間:100 循環
N=5, unit/mΩ

EVAFLEX_5-SE-G_VT_FAB3_3
EVAFLEX_5-SE-G_VT_FAB3_4
溫度循環測試(接觸電阻)




Product Type
自動鎖扣
嵌合類型
垂直
Contact pitch
0.5 mm
Height
6.7 Max (6.6 Nom.)
Depth
3.5 mm
Width Formula
8.0+(0.5*?P) mm
Pin count
20 30 40 50 60
FPC/FFC Thickness
0.30
Current rating
0.35A / Pin
Applicable Standards (Reference Only)
eDP HBR 2 (5.4 Gbps) eDP (2.7 Gbps) V-By-One HS 1.4 (4 Gbps)
Full shielding (ZenShield®)
No
Mechanical lock
Yes
Shielded FPC / FFC
Yes
Automotive Standards USCAR-2 (40P tested. 5.4.6 (Vibration and Mechanical Shock (V1)) evaluation passed)

推薦料號

若清單中查詢不到您要找的料號,請使用調查表詢問



EVAFLEX 5-SE-G VT RECOMMENDED PART NUMBERS

Part Number Description Part Number Weight (mg) Note
EVAFLEX 5-SE-G VT 20pin 20799-020E-01 349.768
EVAFLEX 5-SE-G VT 30pin 20799-030E-01 434.228
EVAFLEX 5-SE-G VT 40pin 20799-040E-01 521.965 USCAR-2 (*)
EVAFLEX 5-SE-G VT 50pin 20799-050E-01 607.057
EVAFLEX 5-SE-G VT 60pin 20799-060E-01 689.155

Note : (*) 40P tested. 2.5.6 Vibration & Shock V1 evaluation passed.

Part Number Description Part Number Weight (mg)
SI Test Board for EVAFLEX5-SE-GVT 20pin 91573-020B-001 85323.8
SI Test Board for EVAFLEX5-SE-GVT 30pin 91573-030B-001 85490.8
SI Test Board for EVAFLEX5-SE-GVT 40pin 91573-040B-001 85673.42
SI Test Board for EVAFLEX5-SE-GVT 50pin 91573-050B-001 85848.68
SI Test Board for EVAFLEX5-SE-GVT 60pin 91573-060B-001 86029.7
