AP-10

AP-series
大功率電源端子，有助於電力電子設備的小型化，高度差可訂製。

    大電流(30A)和耐高溫，板對板電源端子

    通過連接器的小型化實現PCB 上的節省空間的設計

    適用於 DIP 和 SMT 的靈活板對板間距設計

Mating Type / Direction:
Vertical
Height:
Receptacle: Nom. 11.7 +/- 0.2 mmPlug (3531-0001-00T): Nom. 7.5 +/- 0.1 mmPlug (3539-0001-45T): Nom. 14.5 +/- 0.1 mm
Operating Temperature:
-40 to 105℃ (233 to 378 K)
Current Rating:
Power: 30 A DC

下載

大電流(30A)和耐高溫，板對板電源端子

偏差值 AP-10 Allowable current curve



通過連接器的小型化實現PCB 上的節省空間的設計

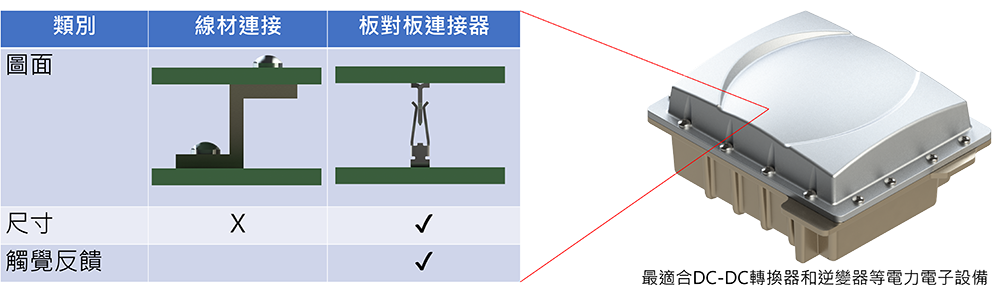

與傳統連接方式的比較

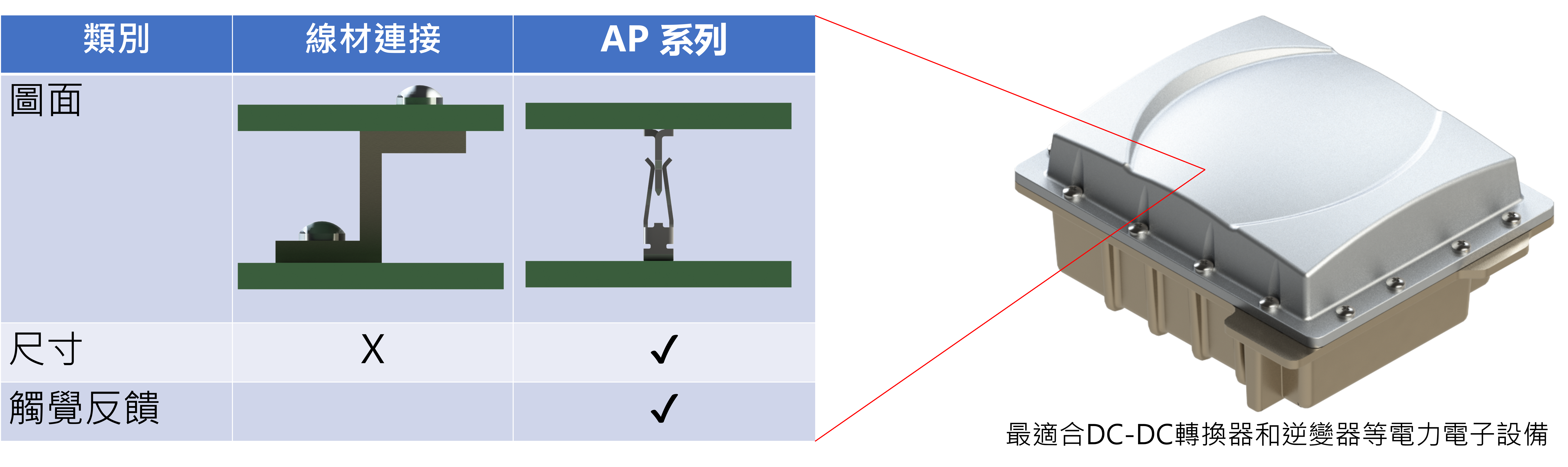

與傳統連接方式的比較

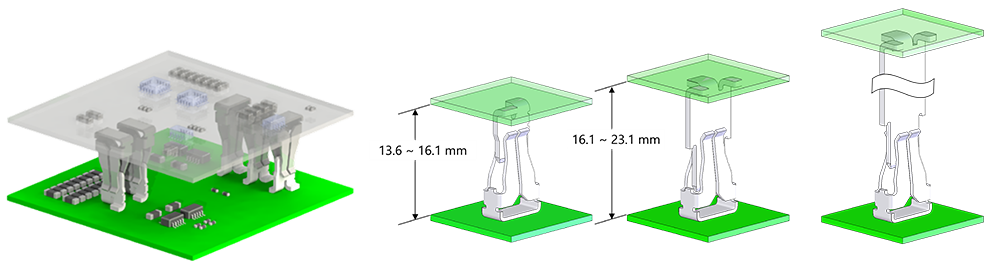

適用於 DIP 和 SMT 的靈活板對板間距設計

Flexible board to board spacing
I-PEX提供多種高度的AP-10連接器
Board to Board height combinations
板對板高度組合




Operating Temperature -40 - 105℃
Mating Force 15N Max.
Contact Resistance 1.0 mΩ Max.
Mating Type / Direction
Vertical
Height
Receptacle: Nom. 11.7 +/- 0.2 mmPlug (3531-0001-00T): Nom. 7.5 +/- 0.1 mmPlug (3539-0001-45T): Nom. 14.5 +/- 0.1 mm
Depth
Receptacle: 3.4 mmPlug (3531-0001-00T): 6.0 mmPlug (3539-0001-45T): 7.6 mm
Width
Receptacle: 7.6 mmPlug (3531-0001-00T): 3.4 mmPlug (3539-0001-45T): 5.2 mm
Operating Temperature
-40 to 105℃ (233 to 378 K)
Current Rating
Power: 30 A DC
Mating Force
15 N max.
Full EMI Shielding (ZenShield®)
No
Mechanical lock
No

推薦料號

若清單中查詢不到您要找的料號，請使用調查表詢問。



AP-10 RECOMMENDED PART NUMBER

Part Number Description Part Number Weight (mg) Note
AP-10 plug H=7.5mm 3531-0001-00T 294.4
AP-10 plug H=14.5mm 3539-0001-45T 695.3
其他料號

AP-10 OTHER PART NUMBERS

Part Number Description Part Number Weight (mg) Note
AP-10 receptacle H=11.70mm 3532-0012-00T - 　
AP-10 receptacle H=24.95mm 3927-0001-00T 1033.6 　
AP-10 receptacle with cap 21022-001E 654 　
AP-10 plug H=14.5mm 3539-0001-45E 295
