MHF® LK Series / 帶鎖扣功能的極細 RF同軸連接器



MHF I®連接器是一種普通的摩擦鎖類型的小型射頻連接器,沒有加上機械鎖的功能,應用機械鎖扣的MHF I LK®的初始嵌合保持力與之相比,增加了一倍。. 此外,在不使用機械鎖的情況下,對MHF®I LK公座進行嵌合和拔出30次後,機械鎖扣的嵌合保持力大約是MHF®I連接器的三倍。這種高保持力使得MHF®I LK可以在持續衝擊和振動的路面條件下確保高速信號連接可靠性。

公座嵌合保持力的比較

高嵌合保持力有助於提高生產線上的裝配效率,因為減少了額外的輔料或黏合/接著劑的作業過程,所以助於降低產品製造成本,以確保連接器在生產線上保持嵌合的狀態。它還減少了維修或檢查時,移除用於固定連接器材料的作業過程。



上鎖/解鎖方式和鎖扣狀態的檢查


此外,該款連接器簡單易懂的一步上鎖和解鎖機制(通過鎖蓋前後滑動)和“檢查視窗”功能,使用者可直觀檢查鎖扣狀態,提高了鎖扣在操作時的可靠性。

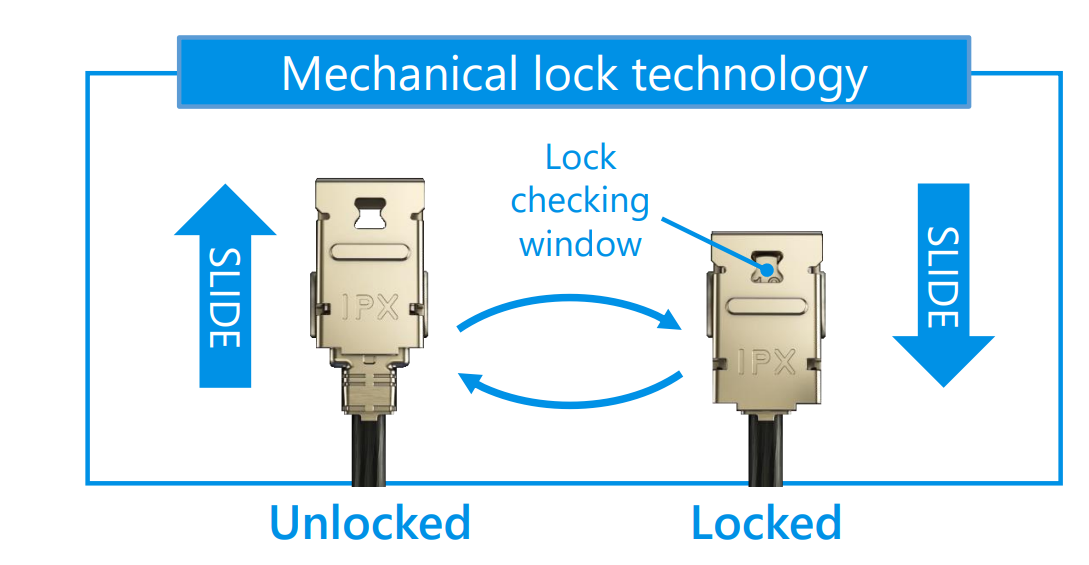

上鎖和解鎖過程以及鎖扣狀態檢查視窗

隨著物聯網、5G等通信技術的發展,汽車市場的數位化和網路化將繼續增長。配備無線通訊功能的集成式智慧駕駛艙和車載主機的進一步開發正日益頻繁。MHF®I LK連接器作為此類無線通訊設備的理想產品,能確保穩定的連接。MHF®I LK連接器贏得了客戶生產線供應商品質工程師的廣泛好評。

MHF® Connector Series with Locking Functions

Product Names  Key Features Applicable Cable Size
MHF® I LK Frequency range: Up to 9 GHz AWG#30 (O.D. 1.80 mm & 1.37 mm)
AWG#32 (O.D. 1.32 mm & 1.13 mm)
AWG#36 (O.D. 0.81 mm)
MHF® 4L LK Frequency range: Up to 12 GHz AWG#30 (O.D. 1.37 mm)
MHF®-TI High retention force (80N minimum) AWG#24 (O.D. 3.00 mm)
AWG#26 (O.D. 2.40 mm)
