MINIFLEX® 3-BFNH L-HD
保持力加強，堅固的hold down 設計,較長鋼琴蓋, 低背(高度= 0.9 mm)，0.3 mm間距, 水平插拔, 後鎖式

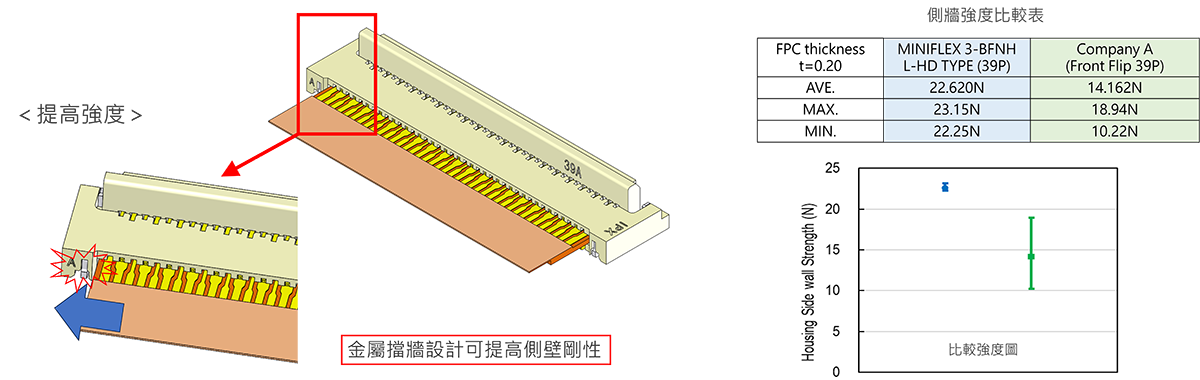

兩側金屬擋牆加強側牆的強度

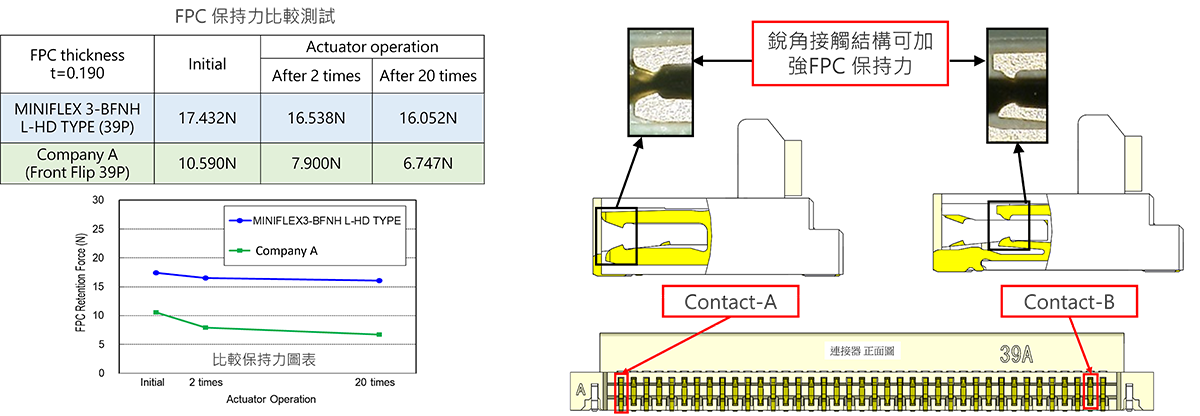

端子接觸前緣的銳角設計可提供更強的 FPC 保持力
在沒有插入FPC的情況下關閉鋼琴蓋，連接器仍可使用
Contact Pitch:
0.3
(mm)
嵌合類型:
水平
Height:
1.0
max.
(0.9 nom.)
(mm)
可提供Pin數:
39
61
FPC/FFC Thickness:
0.2
下載
兩側金屬擋牆加強側牆的強度
端子接觸前緣的銳角設計可提供更強的 FPC 保持力
在沒有插入FPC的情況下關閉鋼琴蓋，連接器仍可使用
在沒有插入 FPC 的情況下閉合鋼琴蓋，連接器仍可使用
| Product Type |
後鎖式
|
| Contact Pitch |
0.3
(mm)
|
| 嵌合類型 |
水平
|
| Height |
1.0
max.
(0.9 nom.)
(mm)
|
| Available Pin Counts |
39
61
|
| Depth |
3.5 (mm)
|
| Width Formula |
2.1 + (0.3 x pin count) (mm)
|
| FPC/FFC Thickness |
0.2
|
| Shielded FPC / FFC |
No
|
| Current rating | |
| Full EMI Shielding (ZenShield®) |
No
|
| Mechanical lock |
No
|
| Other Features |
Hold Down結構
|
推薦料號
若清單中查詢不到您要找的料號，請使用調查表詢問。
MINIFLEX 3-BFNH L-HD RECOMMENDED PART NUMBERS
| Part Number Description | Part Number |
| MINIFLEX 3-BFNH L-HD 39pin | 20660-039E-01 |
| MINIFLEX 3-BFNH L-HD 61pin | 20660-061E-01 |
其他料號
請注意:此清單可能包含了暫時還沒有可用樣品的產品和不再銷售的型號。
如您有新的詢價，請參考上述推薦的料號。
MINIFLEX 3-BFNH L-HD OTHER PART NUMBERS
| Part Number Description | Part Number |
| MINIFLEX 3-BFNH L-HD 31pin | 20660-031E-01 |
| MINIFLEX 3-BFNH L-HD TYPE-U 31pin | 20792-031E-01 |
| MINIFLEX 3-BFNH L-HD TYPE-U 39pin | 20792-039E-01 |
MINIFLEX 3-BFNH L-HD Plan to EOL PART NUMBERS
| Part Number Descriptions | EOL P/N | Alternative I-PEX P/N | Differences to alternative item |
| MINIFLEX 3-BFN L-HD 51pin | 20718-051E-01 | 20982-051E-01 | material |
| MINIFLEX 3-BFN L-HD TYPE 61pin | 20718-061E-01 | 20982-061E-01 | material |
