MINIFLEX® 3-BFN L-HD
Hold down設計, 加長鋼琴蓋, 低背(高度= 0.9 mm)，0.3 mm間距, 水平插拔, 後鎖式
Hold down 設計加強側壁力度
防止端子變形的結構

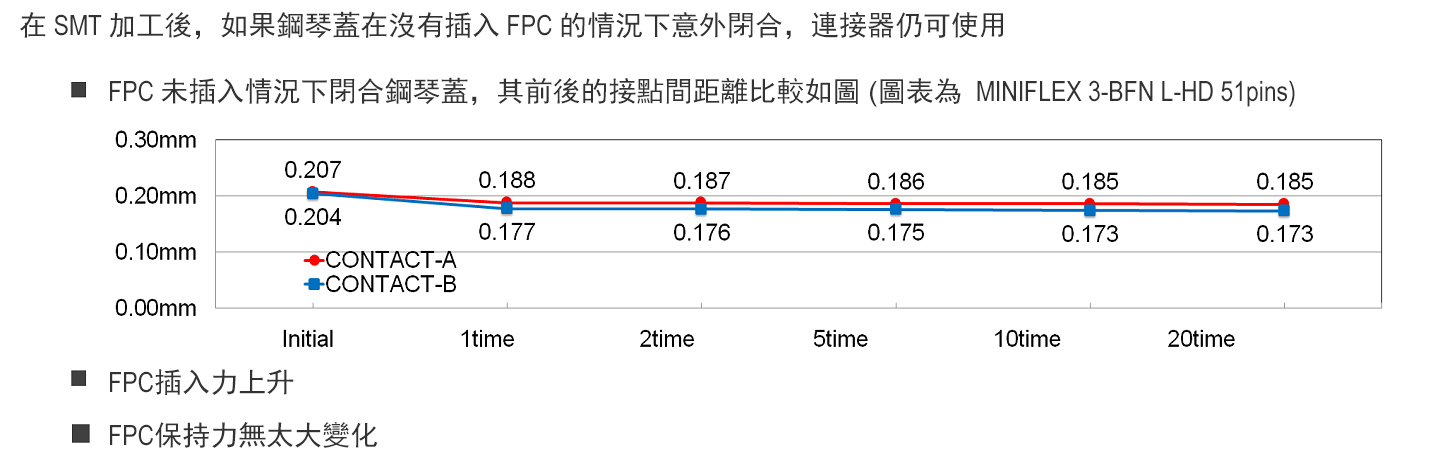

在沒有插入FPC的情況下關閉鋼琴蓋，連接器仍可使用
Contact Pitch:
0.3 mm
Mating Type / Direction:
Horizontal
Height:
Nom. 0.9 +/- 0.1 mm
FPC / FFC Thickness:
0.2 +/- 0.03 mm
下載
-
Specs & Test Reports
-
PCB/FPC Data
-
Symbols(腳位圖)和Footprints(封裝圖)
-
-
*SI測試板數據位於2D圖面之下
Hold down 設計加強側壁力度
防止端子變形的結構
在沒有插入FPC的情況下關閉鋼琴蓋，連接器仍可使用
| Product Type | 後鎖式
|
| Contact Pitch | 0.3 mm
|
| Mating Type / Direction | Horizontal
|
| Height | Nom. 0.9 +/- 0.1 mm
|
| Available Pin Count | Signal: 51 |
| Depth | Actuator Open: 2.55 mmActuator Close: 3.5 mm
|
| Width | 1.5 + (0.3 x pin count) mm
|
| FPC / FFC Thickness | 0.2 +/- 0.03 mm
|
| Current Rating | |
| Full EMI Shielding (ZenShield®) | No
|
| Mechanical lock | No
|
| Other Features | Hold Down結構
|
推薦料號
若清單中查詢不到您要找的料號，請使用調查表詢問。
MINIFLEX 3-BFN L-HD RECOMMENDED Part Number
| Part Number Description | Part Number | Weight (mg) | Note |
| MINIFLEX 3-BFN L-HD 51pin | 20982-051E-01 | 89.53 |
其他料號
請注意:此清單可能包含了暫時還沒有可用樣品的產品和不再銷售的型號。
如您有新的詢價，請參考上述推薦的料號。
MINIFLEX 3-BFN L-HD OTHER Part Number
| Part Number Description | Part Number | Weight (mg) | Note |
| MINIFLEX 3-BFN L-HD 51pin | 20718-051E-01 | 103.76 |
MINIFLEX 3-BFN L-HD Plan to EOL PART NUMBERS
| Part Number Description | EOL P/N | EOL feature | Alternative P/N | Alternative feature |
| MINIFLEX 3-BFN L-HD 51pin | 20718-051E-01 | Housing material | 20982-051E-01 | Housing material: To improve blister |
| MINIFLEX 3-BFN L-HD TYPE 61pin | 20718-061E-01 | Housing material | 20982-061E-01 | Housing material: To improve blister |
