5G連接器:拓展5G視野

5G Header

新的科技啟發新的解决方案

於2019年,全球開始了5G的大規模的商用部署。是什麼帶領著我們邁向如此的轉變與革命性的一步?5G能得以實現,全靠著5G晶片製造商、網路設備OEM、製定標準的機關、以及眾多公司的貢獻。經過多年的發展,5G由研究計劃發展成商用部署。在這個過程中,眾多公司經歷了無數的失敗,才最後到達引入市場及改變世界的成功。

連接器是經常被忽視的電子零件。雖然連接器不像LTE或Wi-Fi般為設備發揮著核心功能,但卻是關鍵的基礎元件。連接器從一處接收訊號再傳至另一處,而最理想的連接器則是能使訊號的損耗或失真減至最小。

從摩斯密碼和電報、至蜂巢式通訊和於我們日常生活中無處不在的Wi-Fi,連接器在通訊中扮演了非常重要的角色。在過去的幾年,連接器在每一代的消費電子產品中所解決的複雜情況與問題都圍繞著微型化這一點。



可以看到連接器的封裝與嵌合高度都在穩定地減小,從極細同軸線射頻連接器MHF®I至MHF®5、從I-PEX連接器至設備內的FPC,電子性能基準如電壓駐波比(VSWR)和插入損耗(Insertion Loss,IL)上都得到了些許的改進。而在新科技的要求下,這種模式已經不足以應對需求。5G啟發我們進一步向前邁進。

5G連接器的需求為製造商所帶來的挑戰不只是對S參數(VSWR與IL)的改進,還有的是要增加連接器嵌合配對與線束的屏蔽效果。這使設備的電磁干擾(EMI)得以降低並改善了EMC的整體性能。

I-PEX透過發展同軸電纜和板對板解決方案做為開啟5G連接器第一波潮流,進而引領5G毫米波及sub-6 GHz連接器的發展。並橫跨了智能手機、手提電腦、移動熱點、AR/VR、以及固定式無線相關裝置。



NOVASTACK®35-HDN 連接器

NOVASTACK 35-HDN

NOVASTACK 35-HDN連接器最適用於所需空間小的手機與熱點。0.35mm的間距與0.7mm的嵌合高度使得此連接器的配置靈活,讓設計工程師能最大程度地利用空間。與沒有類似的遮罩元件相比,此連接器因其已獲得專利的360度遮罩大大地降低了電磁干擾。而小巧壓縮的設計與屏蔽,在空間有限的情況下能讓智能手機及移動熱點的工程師實現將連接器應用至更廣泛領域的挑戰。點擊此處觀看產品視頻。

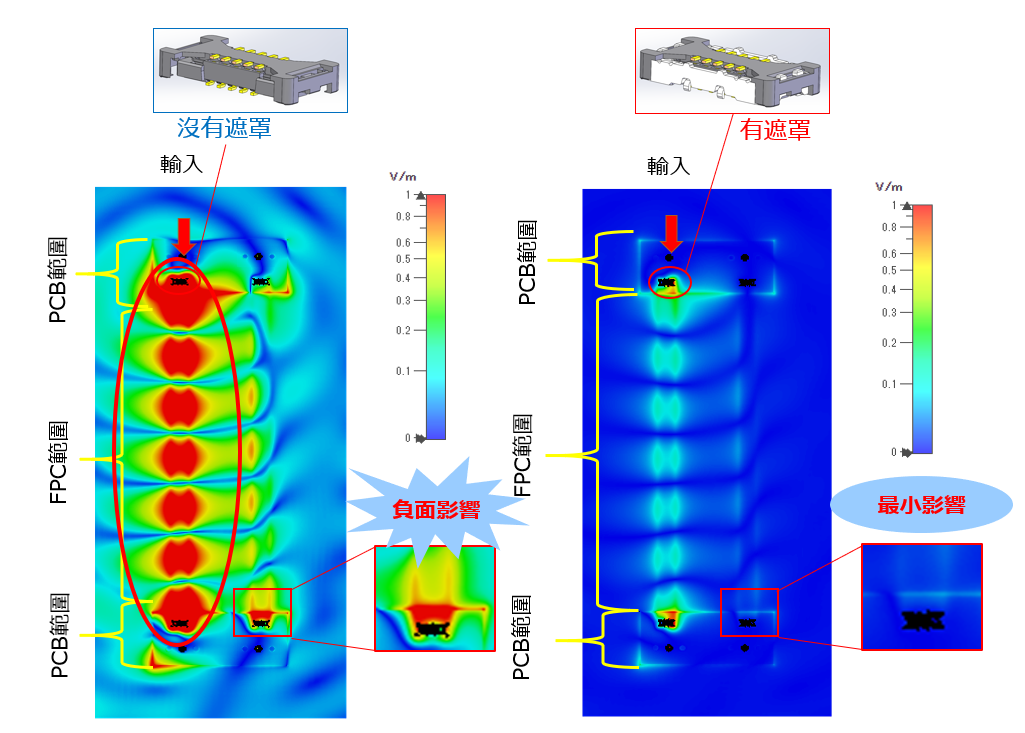

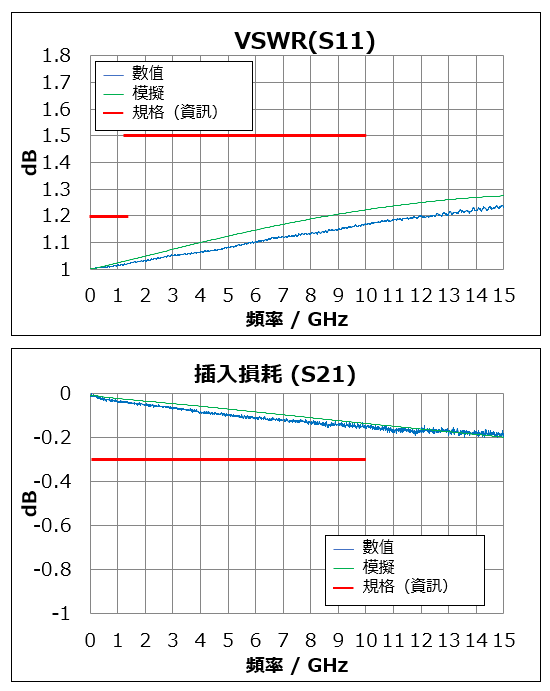

HDN ShieldingHDN S-para sim



MHF®7S 連接器

MHF 7S

MHF 7S極細同軸線射頻連接器代表了沖壓小尺寸連接器技術的躍進。在電磁干擾性能上有著主導的地位,MHF 7S連接器重新定義了可能的界線。此革命性的設計降低了當天線模組傳遞中頻訊號轉換至毫米波頻段時,電磁間相互的信號干擾。由於RF訊號充斥於設備各處,此特徵有助減少雜訊及協助通過法定發射測試。除了降低電磁干擾之外,MHF 7S連接器還在15GHz頻率、2.0mm x 2.0mm的封裝與1.4mm的嵌合高度情況下,擁有1.5的電壓駐波比。此連接器的優秀電磁干擾屏蔽設計最適合於應用於頻率至15GHz中頻的mmWave裝置上。這些裝置包括了小型基地台、手提電腦、固定無線接入、以及其他CPE裝置。

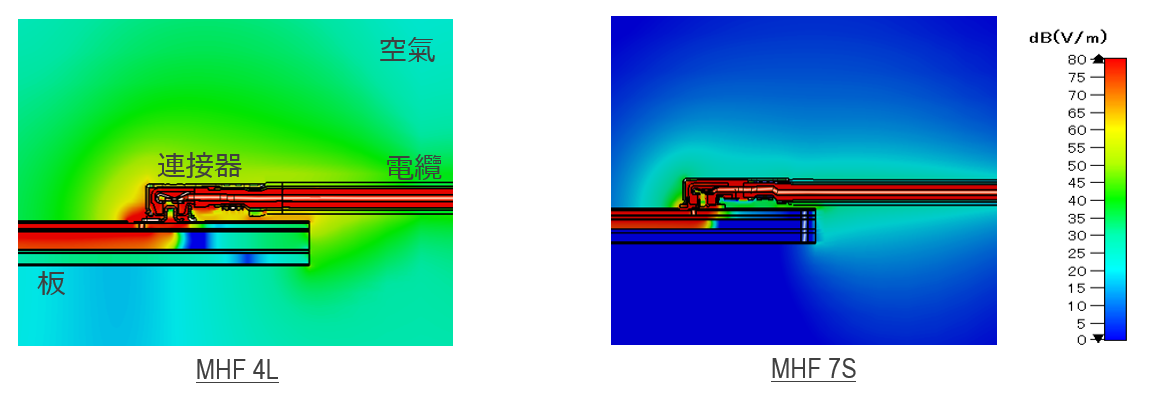

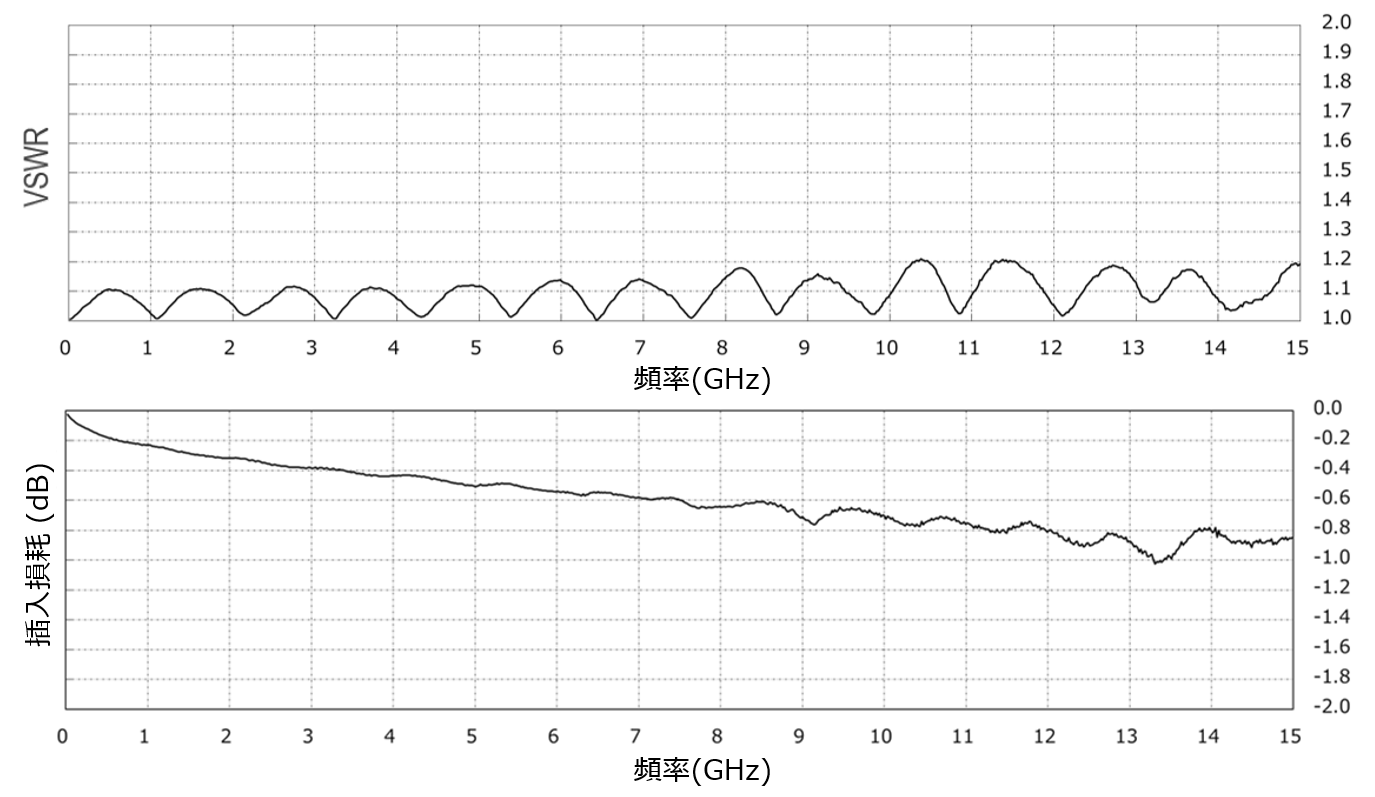

MHF 4L vs MHF 7SMHF 7S Parameter



MHF®7 連接器

MHF 7 200x200MHF 7極細同軸線射頻連接器為衝壓零件的頻率特性推向了一個新的高度。此連接器在45GHz頻率、2.0mm x 2.1mm的小尺寸封裝與1.40mm的嵌合高度情況下,擁有1.68的電壓駐波比。運用了專有方法以控制阻抗,MHF 7連接器為應用至45GHz頻率毫米波的設備提供了降低成本的最佳方案。此款連接器成為了對於使用5G FR2的毫米波頻段(最高45 GHz)卻不使用中頻的最佳選擇方案,例如小型基地台、手提電腦、固定無線接入、以及其他CPE裝置的首選。

MHF 7 vs MHF 4LMHF 7 S-parameter
