MINIFLEX® 4-ST

MINIFLEX 4-ST Product Image
超低背(高度= 0.5 mm),0.4 mm間距, 水平插拔, 後鎖式
  • 超薄型產品,高度0.5 mm

  • 附加機械鎖扣提高 FPC 保持力

  • 在沒有插入FPC的情況下關閉鋼琴蓋,連接器仍可使用

接點間距(mm):
0.400
Height:
0.55 Max (0.50 Nom.) ,
可提供Pin數:
4 6 8 10 12
嵌合類型:
水平

下載


  • 產品目錄

  • 2D圖面

  • 技術參數

  • 3D圖面(IGES)

  • 3D圖面(STEP)

  • Symbols(腳位圖)和Footprints(封裝圖)

  • 測試報告

  • 操作手冊

  • 包裝標準

  • 認證

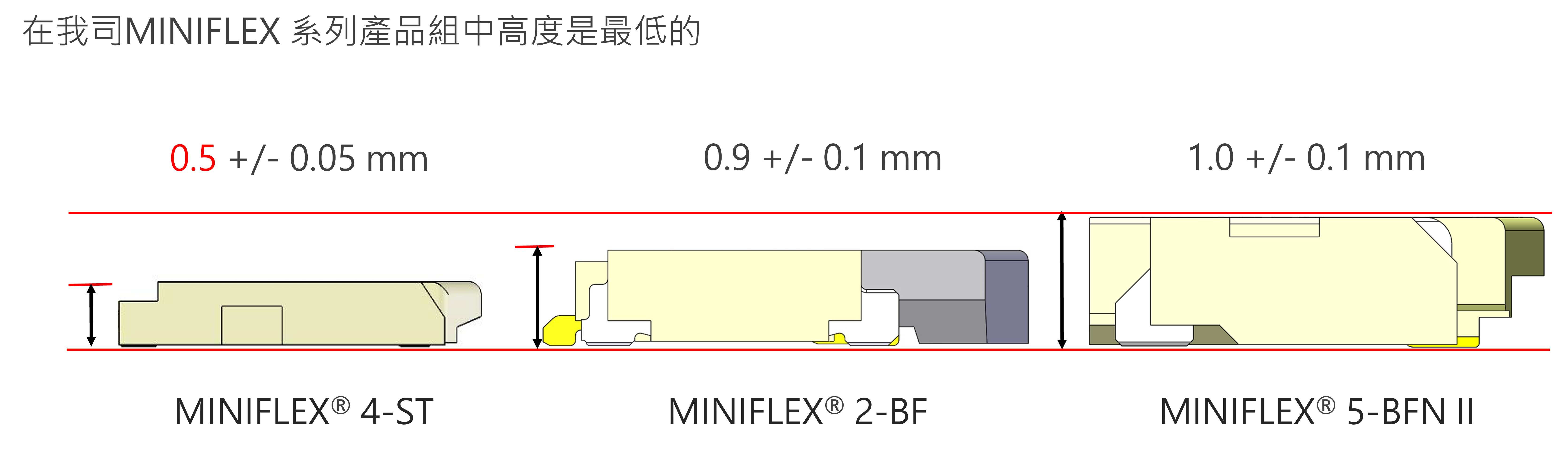

  • 超薄型產品,高度0.5 mm

    超薄型產品,高度0.5 mm

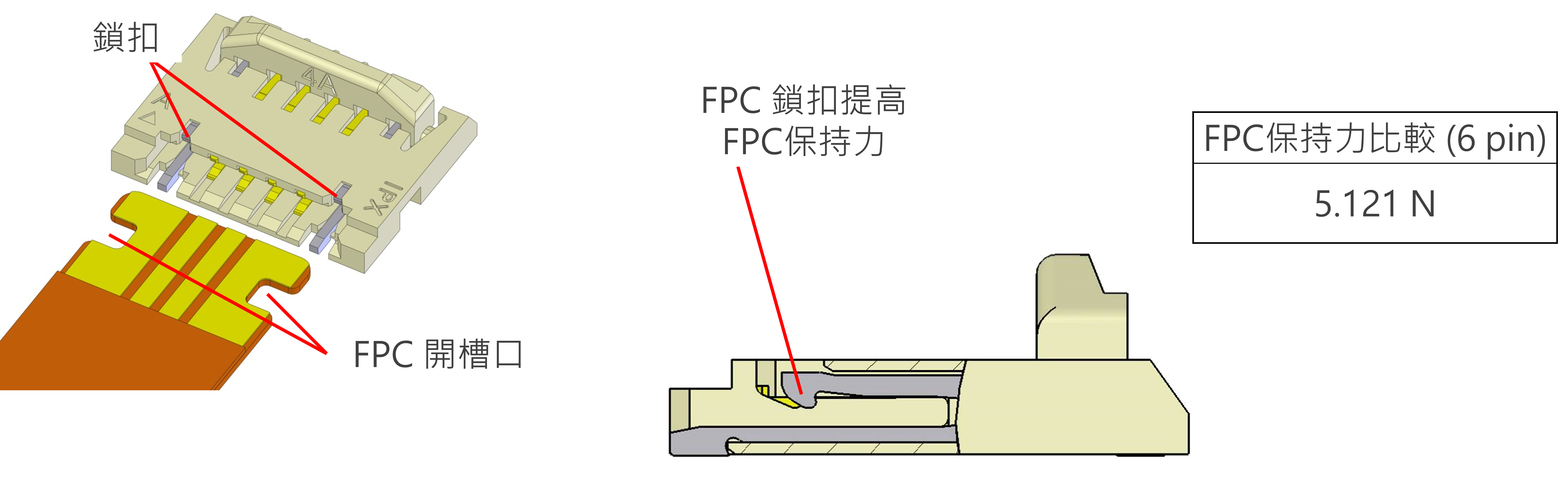

    附加機械鎖扣提高 FPC 保持力

    附加機械鎖扣提高 FPC 保持力

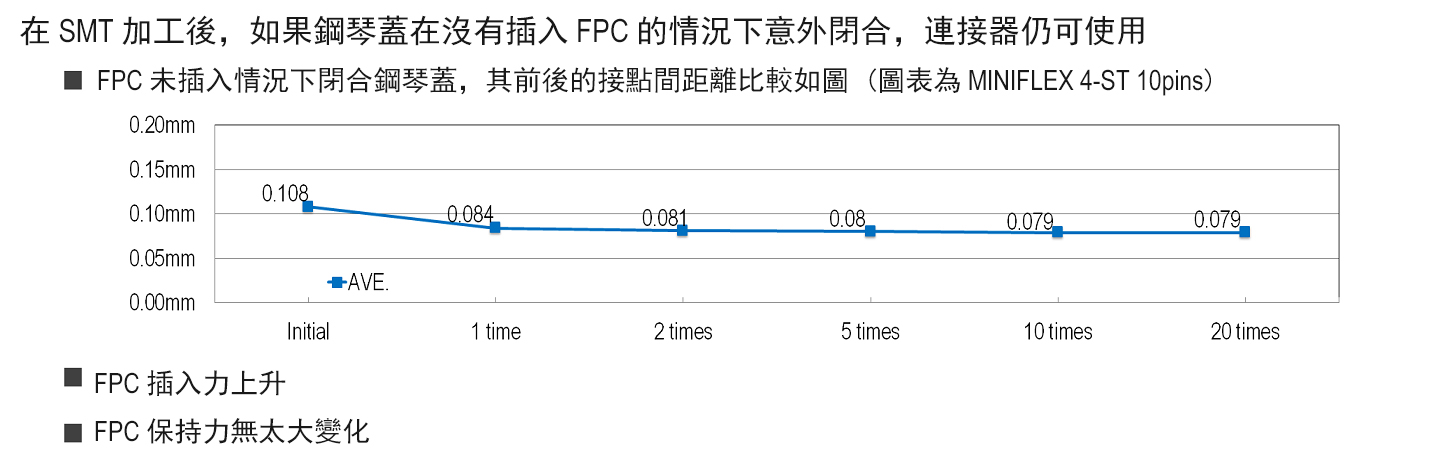

    在沒有插入FPC的情況下關閉鋼琴蓋,連接器仍可使用

    在沒有插入FPC的情況下關閉鋼琴蓋,連接器仍可使用

    Product Type
    後鎖式
    嵌合類型
    水平
    Contact pitch
    0.40 mm
    Height
    0.55 Max (0.50 Nom.) ,
    Depth
    3.00 mm
    Width Formula
    1.90+(0.4*?P) mm
    Pin count
    4 6 8 10 12
    FPC/FFC Thickness
    0.12
    Current rating
    0.4A / Signal pin
    Full shielding (ZenShield®)
    No
    Mechanical lock
    Yes
    Shielded FPC / FFC
    No
    Other Features
    高保持力機械鎖扣

    MINIFLEX 4-ST RECOMMENDED PART NUMBERS

    Pin count Part Number
    4 20588-004E-01
    6 20588-006E-01
    8 20588-008E-01
    10 20588-010E-01
    12 20588-012E-01
    其他料號
    請註意:此清單可能包含了暫時還沒有可用樣品的產品和不再銷售的型號。
    如您有新的詢價,請參考上述推薦的料號。

    OTHER MINIFLEX 4-ST PART

    Pin count Part Number
    4 20751-004E-01
    6 20751-006E-01
    8 20751-008E-01
    10 20751-010E-01
    12 20751-012E-01

    NUMBERS
