帶 MHF 接線夾具的高效線束裝配

採用I-Fit®技術的I-PEX MHF®產品得到了許多天線和線束製造商的支持。 用於製造MHF線束的MHF®接線夾具已累計出貨1,000多套。透過夾具實現更簡單、更高效的作業過程,使線束更易於組裝,從而實現穩定的生產。









使用MHF®連接夾具的線束裝配過程



 1. 電纜切割 &剝離

   使用專用機器實現精確和穩定的三段式帶狀線纜生產

image2-vARW image2-1 image_arrow image2-2 image_arrow image2-3

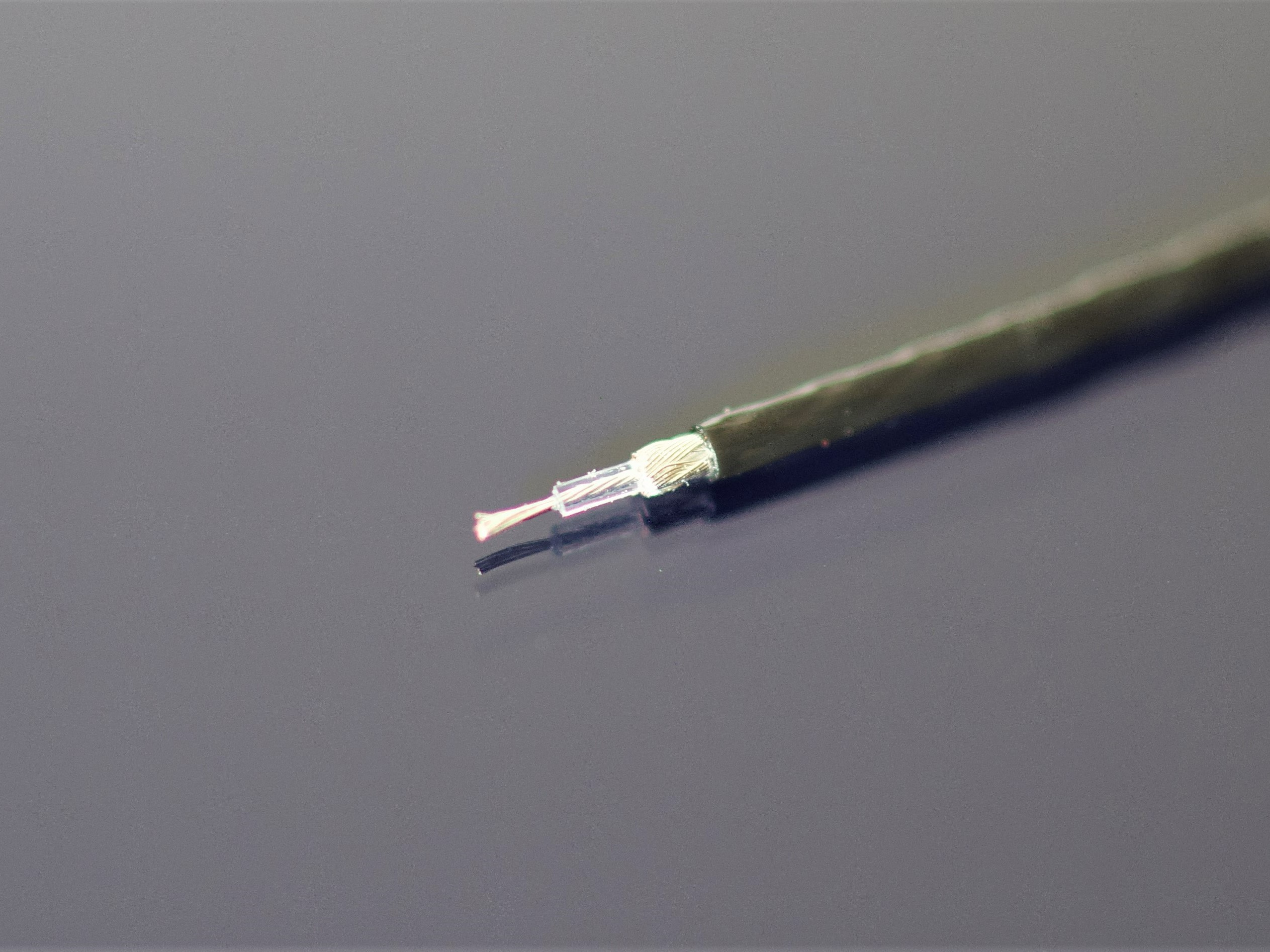

選擇指定的線纜。   在恆定長度的切割機中設置指定長度的線纜。線纜會被自動切割成指定的長度。    用於射頻同軸電纜的三級剝線機。





 2. 線束組件

  *** 此工藝中使用到了MHF®接線夾具用於 ***

   帶夾具的 MHF®接線 = 採用 i-Fit® 技術的高質量、高生產率 MHF®接線





 3. 連續性和耐壓測試 & 外觀檢查

   根據I-PEX產品標準進行傳導和耐壓測試。確保高質量。

image2-vARW image3-1 image_arrow image3-2

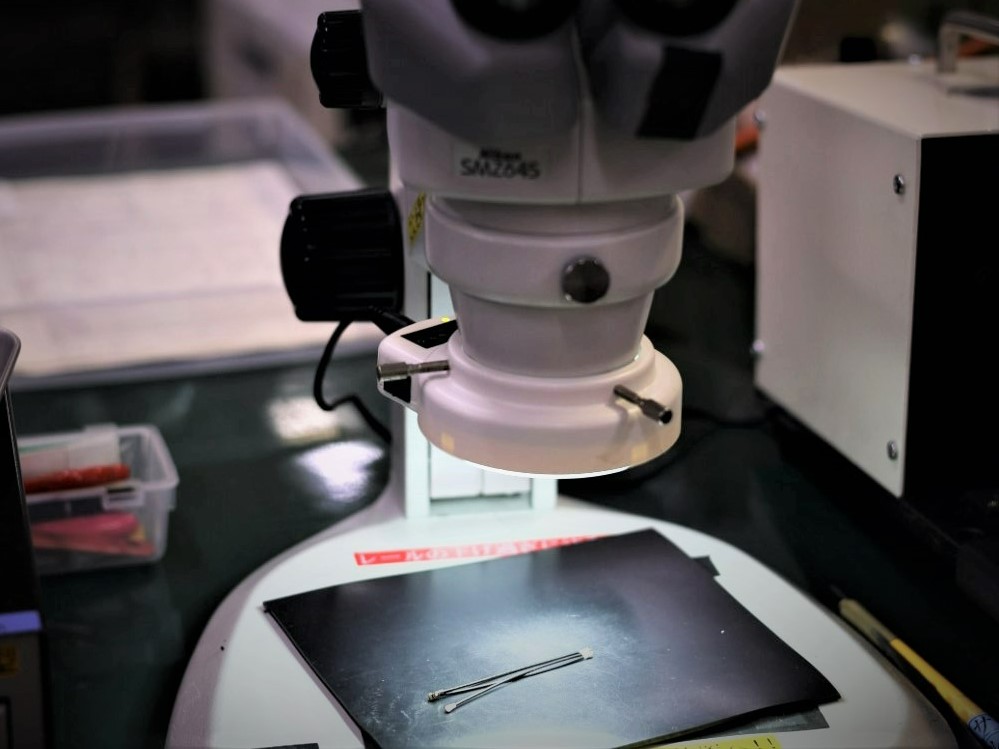

使用測試機,根據I-PEX產品標准進行連續性和耐壓測試,以確認與標準的一致性。 (點擊此處查看產品標準,包括連續性和耐壓)   我們還使用顯微鏡在將產品交付給客戶之前檢查刮痕、凹痕和其他外部缺陷。







線束組件

  帶夾具的 MHF®接線 = 採用 i-Fit® 技術的高質量、高生產率 MHF®接線

   1) 將 MHF®公座的捲盤連接到採用 i-Fit® 技術的 MHF® 接線夾具上。

image4-1



   2) 通過手工才做將三層剝皮電纜精確插入MHF®接線夾具來完成接線,MHF®接線夾具是使用氣壓來夾緊片的。 MHF®接線不使用焊料,通過把RF同軸電纜的中心導體夾在連接器公座的接觸彈簧之間的方式來傳導RF®信號。

image4-2

   有關接線加工製作過程,請參閱i-Fit®技術/MHF®超小型射頻同軸連接器視頻。

   https://www.i-pex.com/zh-tw/library/video/i-fit-crimping-technology



image4-3

通過使用MHF接線夾具,您可以實現更高效,更穩定的高質量MHF線束生產。有關I-PEX MHF接線夾具(包括耗材)的更多信息,請聯繫我們的業務代表或官網的[]鏈接[聯繫我們]。
