晶圓產品 (KRYSTAL® Wafer)

KRYSTAL Wafer

客戸如欲使用自己的設備進行單晶PZT成膜,我們樂意提供有關KRYSTAL® Wafer進行成膜的参考建議。



KRYSTAL® Wafer 是什麼?


優質的KRYSTAL® Wafer用於壓電MEMS,通過ZrO2緩衝為各種壓電材料進行單晶化

我們擁有在客戶設備上使用KRYSTAL® Wafer成功進行單晶化的良好表現實績。
有關單晶薄膜成膜方法的更多資訊,請與我們聯繫。

Mechanism of KRYSTAL wafer





KRYSTAL® Wafer 產品類型

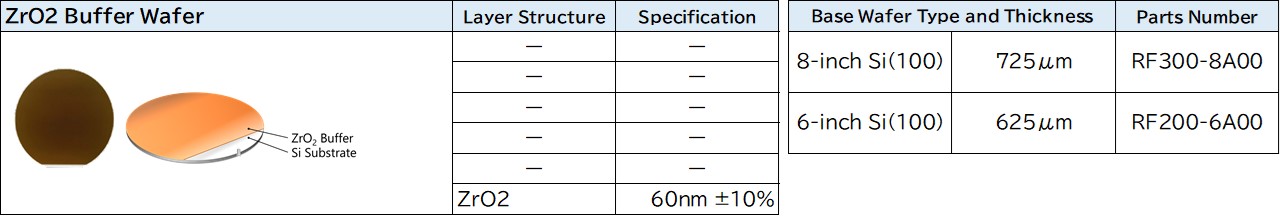

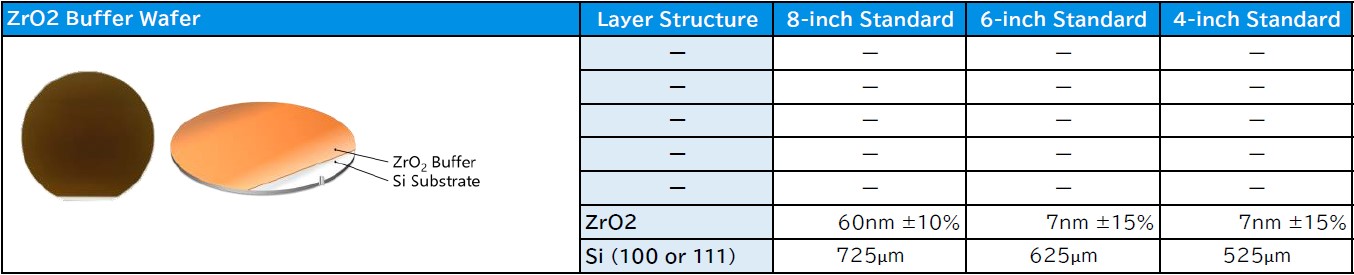

  • ZrO2 緩衝晶圓 (ZrO2)

KRYSTAL Wafer二氧化鋯或“氧化鋯”是金屬“鋯”(Zr)的氧化形式,以其高熔點而聞名。其晶體為複正方雙錐結構,歸類為P4₂/nmc空間群。這種金字塔結構沿上層材料的晶格常數變形,有助於該上層材料的單結晶。這是KRYSTAL® Wafer單晶技術的一個關鍵。



  • 底電極Pt晶圓 (Pt/ZrO2)

KRYSTAL Wafer鉑金(Pt)電阻低能容易成膜,因此常被用作壓電元件成膜的電極。根據客戶的規格要求,我們能夠提供在ZrO2上形成的鉑膜。



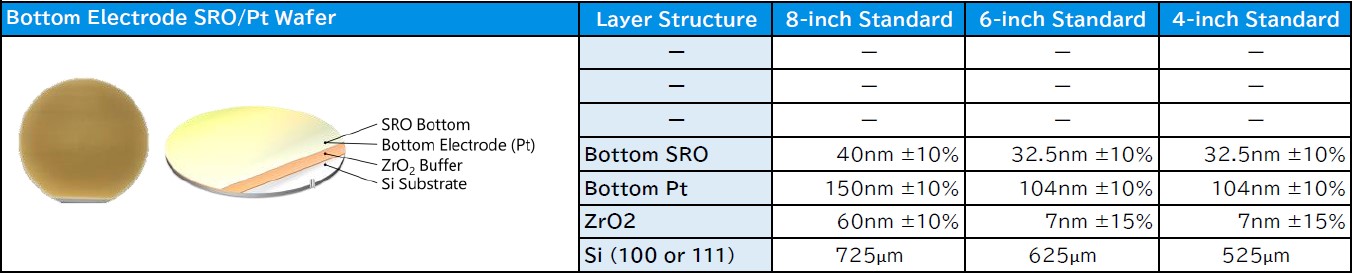

  • 底電極SRO/Pt晶圓 (SRO/Pt/ZrO2)

KRYSTAL WaferSRO;SrRuO₃ 是一種鐵磁性金屬氧化物,也是一種Ruddlesden-popper型化合物。晶體結構為鈣鈦礦結構,通過在Pt薄膜上成膜來提高薄膜的穩定性。



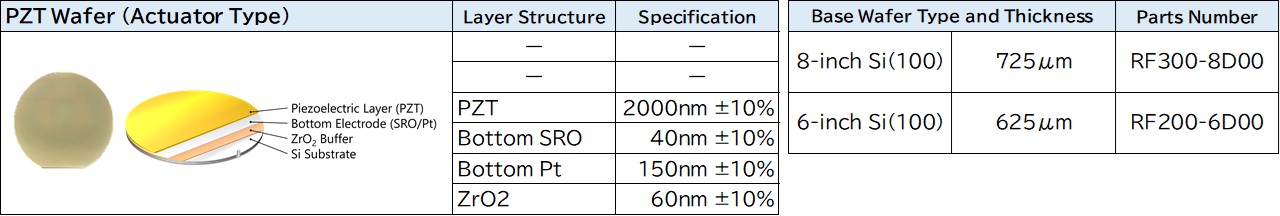

  • PZT單晶晶圓

KRYSTAL Wafer應用於執行器: 設計用於反向壓電效應。產品具有均衡的規格,在實現低介電常數的同時,還具有高d常數及耐電壓性。
應用於感測器: 專為壓電應用而設計。産品具有高c軸方向,相對介電常數為140或更低,以改善失真產生的電荷量。

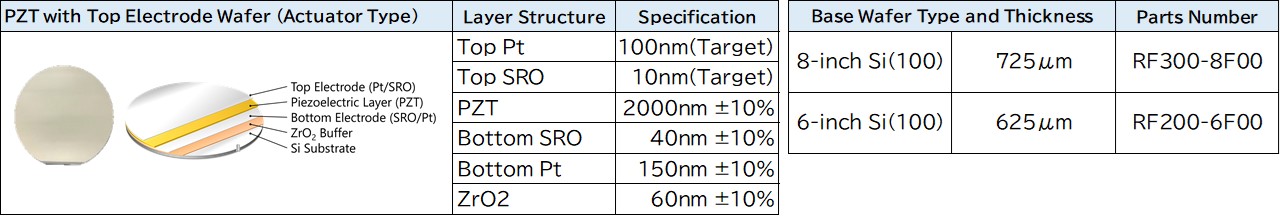

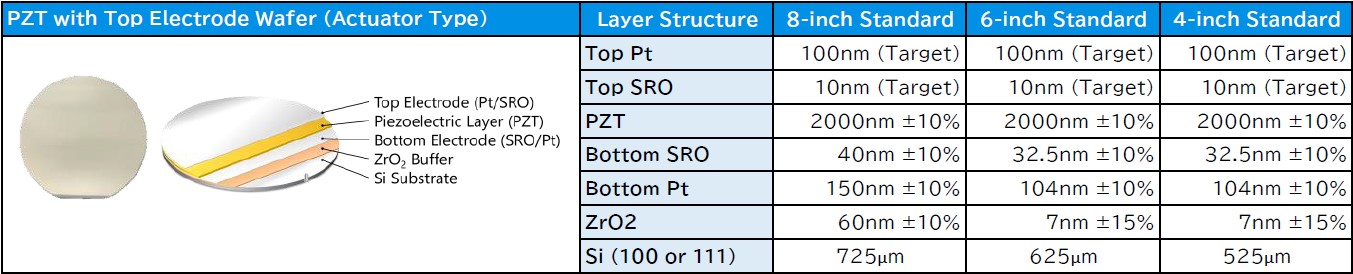

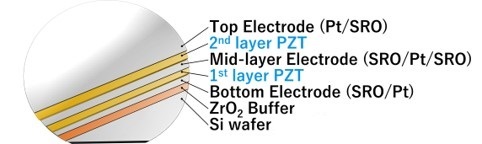

  • 頂電極PZT單晶晶圓

KRYSTAL Wafer根據客戶的需求,我們提供在PZT薄膜上形成的SRO+Pt薄膜,作為頂部電極。




  • 無鉛薄膜材料

PZT薄膜具有優秀的特性,能夠被應用於各種用途,不過由於含有鉛的成分,從對環境和健康的影響角度來看,應用時都會受到一定的限制。

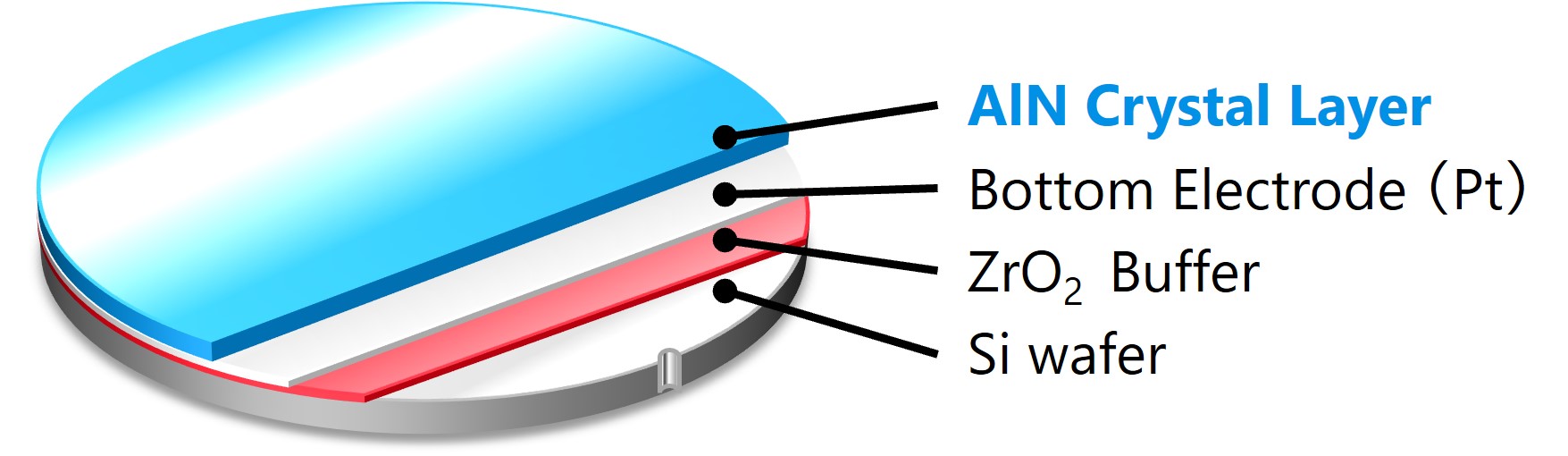

我們努力開發具有與PZT薄膜相當或有更好表現特性的無鉛材料,已經成功地使用BTO、ALN、LaNbO₃、LaTiO₃和KNN等製造了單晶壓電薄膜。



  • 基板材料: 矽基板、SOI(絕緣層上覆矽)基板



  • 基板尺寸: 4 英寸、6 英寸和8英寸尺寸
