单晶成膜技术的原理
晶体结构有两种类型 单晶和多晶。它们根据构成晶体的晶粒取向排列而有所不同。
晶粒均匀有序排列的物质结构称为「单晶」，典型的例子是钻石。坚硬透明的钻石由碳制成，然而，又软又黑的铅笔芯也是由碳制成。即使是相同的材料，颜色和性质也会因结晶状态而做成差异。
单晶成膜技术原理
业界已经认知，采用单晶材料可以改善各种物料的性能，但实际应用上受到技术难度和成本高昂的限制, 尚未能投入使用。我们利用专有的单晶技术克服了这些阻碍，成功创造了被认为不可能的单晶材料技术。随着多様化产品的生产，我们绝对有信心能够满足广泛客户的不同需求。

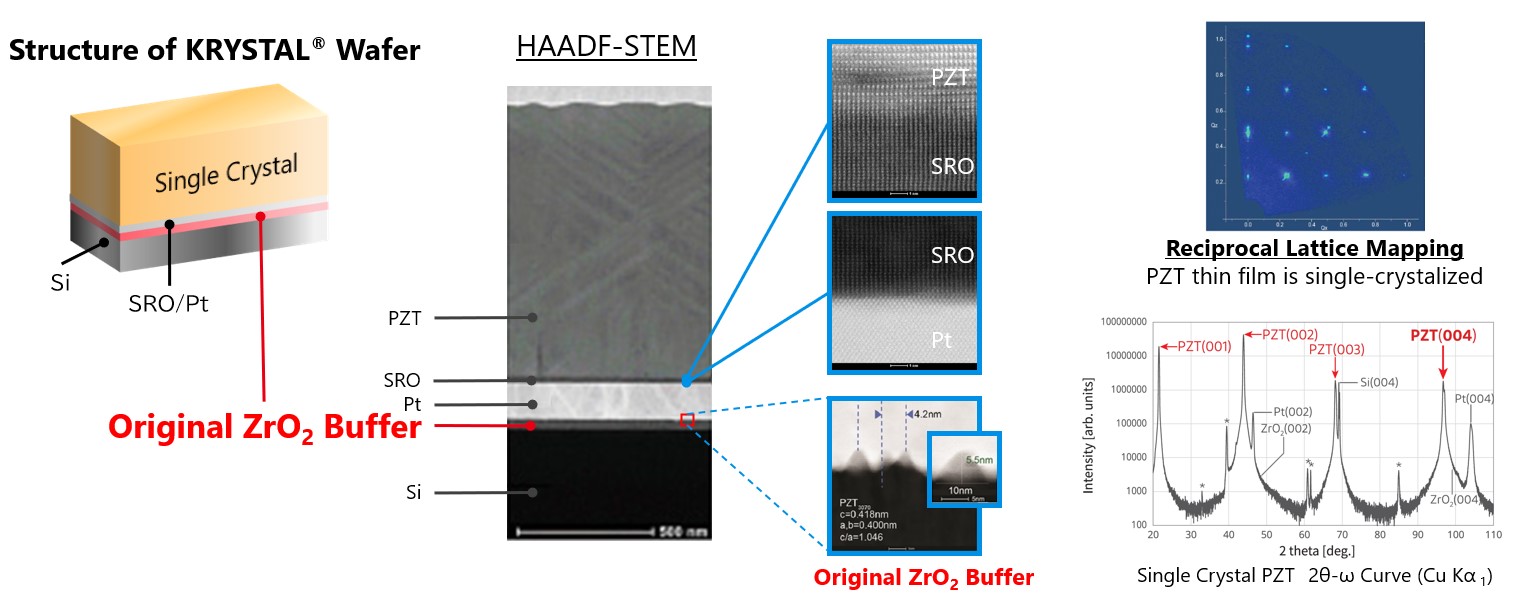

KRYSTAL® Wafer背后的核心技术，是我们基于独特 ZrO₂（氧化锆）缓冲层的专有原子级界面工程技术。通常情况下，由于硅与压电材料的晶体结构和晶格常数存在显著差异，因此难以直接在硅上生长高质量的单晶薄膜。为克服这一挑战，我们开发了一种两阶段界面工程方法，该方法将 ZrO₂/Si 界面处的原子级互扩散和结构重排，与 ZrO₂/Pt 界面处的自适应晶体学匹配相结合。
在硅与 ZrO₂ 的界面处，原子尺度的界面反应和结构重排为后续薄膜生长奠定了高度有序的基础。
此外，在 ZrO₂ 与铂 (Pt) 之间的界面处，会形成一个仅几纳米厚的自形成纳米级反应区，其中包含类似合金的晶体结构。该反应层能够容纳晶体结构和化学键合的差异，从而实现原本不相容材料的外延集成。
通过利用和控制这些原子尺度的自组织和自适应界面结构，我们独有的界面工程技术不仅实现了高质量的晶体生长，还实现了超越传统晶格匹配所能达到的广泛材料兼容性。

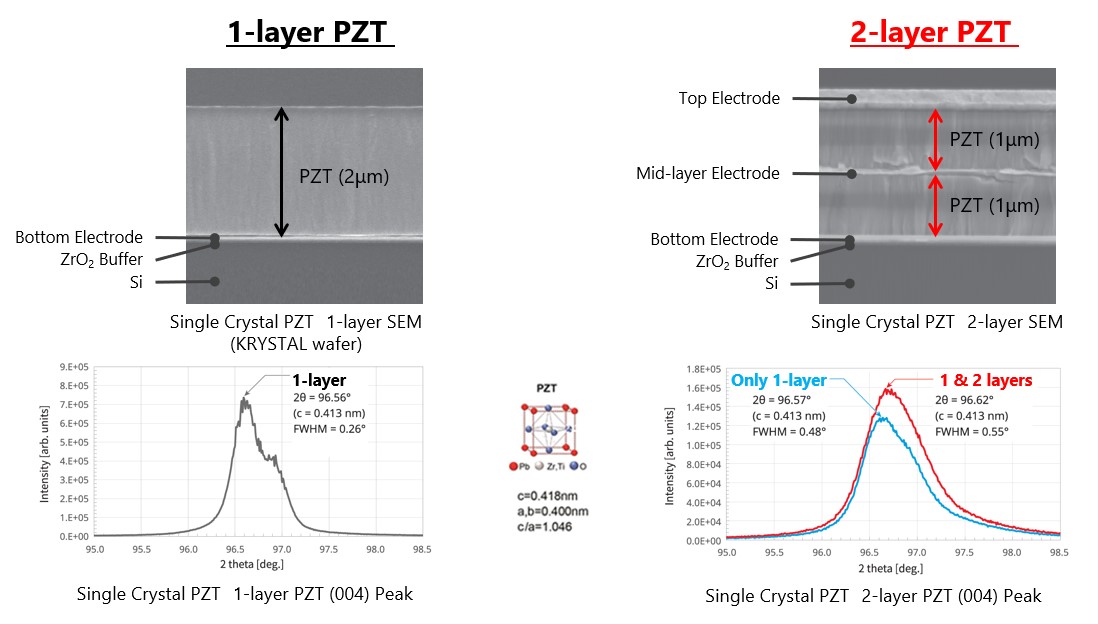

该技术为压电薄膜（包括PZT及其他功能性材料）的单晶生长奠定了基础。
KRYSTAL® Wafer是一种利用该基于 ZrO₂ 的界面工程技术的外延生长平台。该平台支持多种功能性薄膜，包括其生长机制近期已得到阐明的 Pt 电极结构。

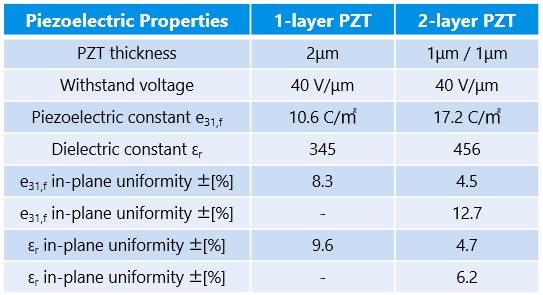

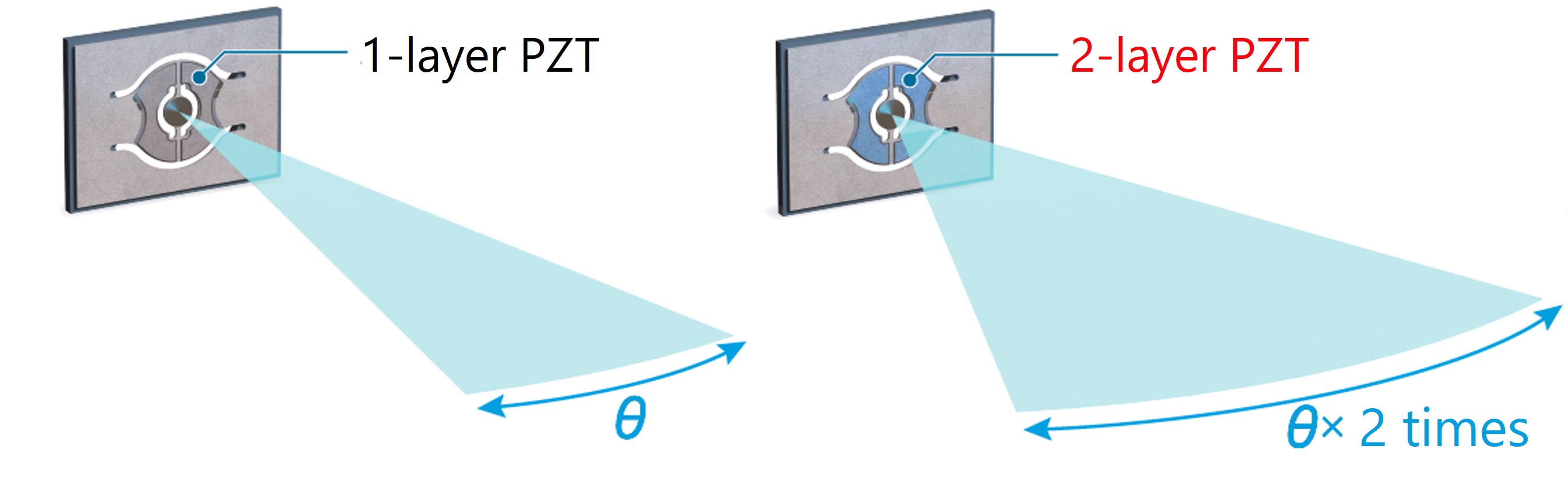

它能够实现 PZT 及其他多种功能性材料的高质量外延生长，有助于提升 MEMS 传感器、致动器、射频器件及其他先进微电子应用的性能。
研究论文发表
我们的研究成果已发表于应用物理学领域的一流学术期刊《Japanese Journal of Applied Physics》。
该论文由I-PEX Piezo Solutions的一位研究人员担任第一作者，并与大阪大学及奈良科学技术大学（NAIST）合作完成。
