I-PEX 電源連接器 & 電源端子

I-PEX® ISH®產品是高耐熱/抗振動的線對板連接器系列。可提供水平,垂直,線對線和混合(與電源終端)款式。內嵌彈片的母座端子提供了優越的接觸可靠性。

I-PEX® ISFIT® 是一款獨特設計的無焊劑順應針端子,包括一個與內部彈片結構的4點接觸結構,提供較低插拔力,並減少對PCB通孔的損壞。該端子具有良好的接觸可靠性和精確的中心位置對準,有助於減少裝配操作員的工作量,並改善檢測過程。



目錄 :


I-PEX® : 電源端子
ISFIT® 減少了對PCB的損壞
ISFIT® 只需要低插入力
ISFIT® 端子系列





I-PEX® : 電源端子


ISFIT無焊料press-fit型連接器通常用於基於PCB的組裝過程中。傳統的連接器是直接焊接在板上的,press-fit連接器可以使用簡單的壓合方法安裝,從而簡化了過程。通過消除焊料安裝過程,降低了製造成本。

但是,這種壓入方式會對PCB造成損壞,並且安裝時需要很大的插入力。為了解決這些問題,I-PEX提供了一個全新概念的端子: ISFIT®系列。

Back to top





ISFIT®減少了對PCB的損壞


我們獨特的端子設計與彈片結構,減少了插入過程中對PCB的損壞。傳統的魚眼式端子沒有彈片結構,會損壞PCB通孔邊緣,也會損壞內壁。


(比較:通孔邊緣)




(比較:通孔內)

Back to top





ISFIT®只需要低插入力


ISFIT®彈片結構端子在插入過程中吸收插入力。與魚眼相比,它減少了摩擦係數,使插入力從開始到結束都保持較低。


Back to top





ISFIT®端子系列



Back to top

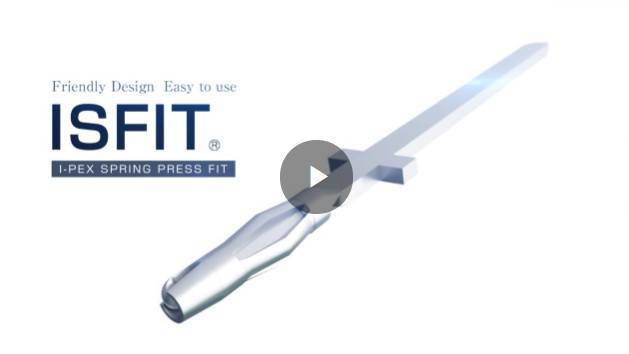

點擊查看ISFIT®介紹視頻


Back to top





客製化需求連接器


I-PEX可根據要求,提供定制款使用ISFIT端子的連接器。更多信息請聯系我們
