MINIFLEX® 3-BFN L-LK-HD
机械锁扣，Hold down 设计,较长钢琴盖, 低背(高度= 0.9 mm)， 0.3 mm间距, 水平插拔, 后锁式的坚固连接器
特有机械锁扣提供更大FPC保持力
金属补强设计，加强树胶侧壁强度

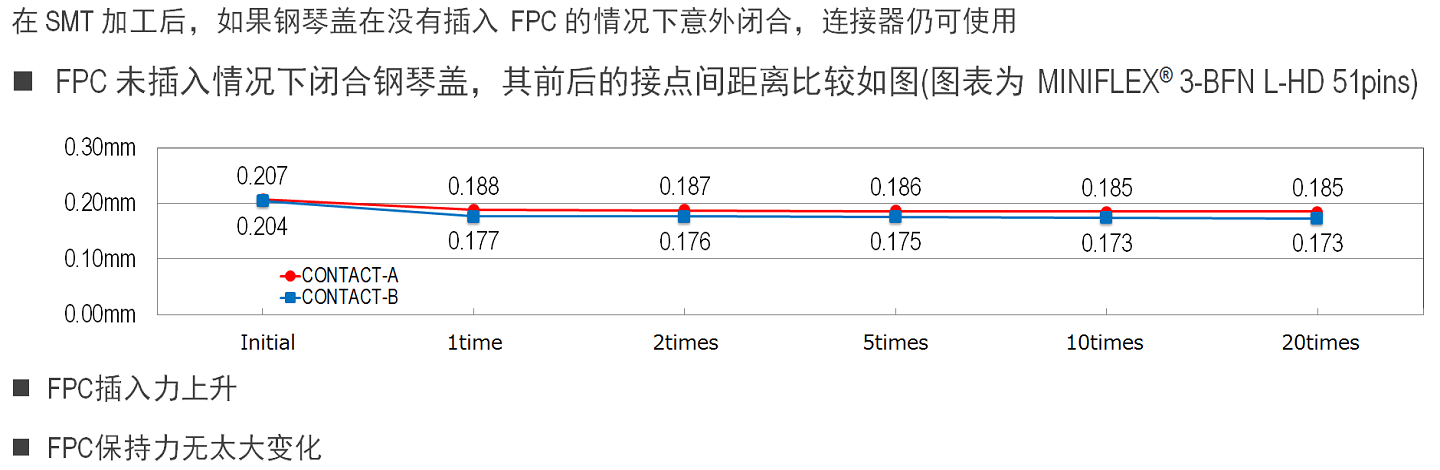

在没有插入 FPC 的情况下闭合钢琴盖，连接器仍可使用
接点间距(mm):
0.300
Height:
1.00 Max
(0.90 Nom.)
,
可提供Pin数:
11
40
45
嵌合类型:
水平
下载
特有机械锁扣提供更大FPC保持力
金属补强设计，加强树胶侧壁强度
在没有插入 FPC 的情况下闭合钢琴盖，连接器仍可使用
| Product Type |
后锁式
|
| 嵌合类型 |
水平
|
| Contact pitch |
0.30 mm
|
| Height |
1.00 Max
(0.90 Nom.)
,
|
| Depth |
3.50 mm
|
| Width Formula |
2.7+(0.3*?P) mm
|
| Pin count |
11
40
45
|
| FPC/FFC Thickness |
0.20
|
| Current rating | |
| Full shielding (ZenShield®) |
No
|
| Mechanical lock |
Yes
|
| Shielded FPC / FFC |
No
|
| Other Features |
Hold Down结构
高保持力机械锁扣
|
推荐料号
若列表中查询不到您要查找的料号，请使用调查表询问。
MINIFLEX 3-BFN L-LK-HD RECOMMENDED PART NUMBERS
| Pin count | Part Number |
| 11 | 20655-011E-01 |
| 40 | 20655-040E-01 |
| 45 | 20655-045E-01 |
其他料号
请注意:此列表可能包含了暂时还没有可用样品的产品和不再销售的型号。
如您有新的询价，请参考上述推荐的料号。
OTHER MINIFLEX 3-BFN L-LK-HD PART NUMBERS
| Pin count | Part Number |
| 40 | 20745-040E-01 |
| 45 | 20745-045E-01 |
